8 Монтаж
EB 6116 RU
2. Установка
2.1 Монтаж
Прибор должен монтироваться в
горизонтальном
положении с
манометром (или винтом-заглушкой),
расположенным вертикально вверху.
При отклонении от указанного выше
положения потребуется последующая
коррекция нулевой точки согласно гл.
3.1.
Преобразователь укрепляется согласно
рис. 3 и 4 на стене, трубе или на
регуляторе.
При классе защиты IP 55 предписано
обязательное расположение углового
штуцера сброса давления вертикально
вниз по направлению к полу.
2.2 Положение при монтаже
Преобразователь следует крепить на
стене, трубе или на регулирующем
клапане согласно чертежу на рис. 3.
В качестве принадлежностей требуются
следующие монтажные детали.
Зак.Nr. 1400-6216
для крепления на стене и трубе.
Зак.Nr. 1400-6217
для хомутного (литая рама) крепления.
Зак.Nr. 1400-6218
для крепления на двойной колонне
(стержнях).

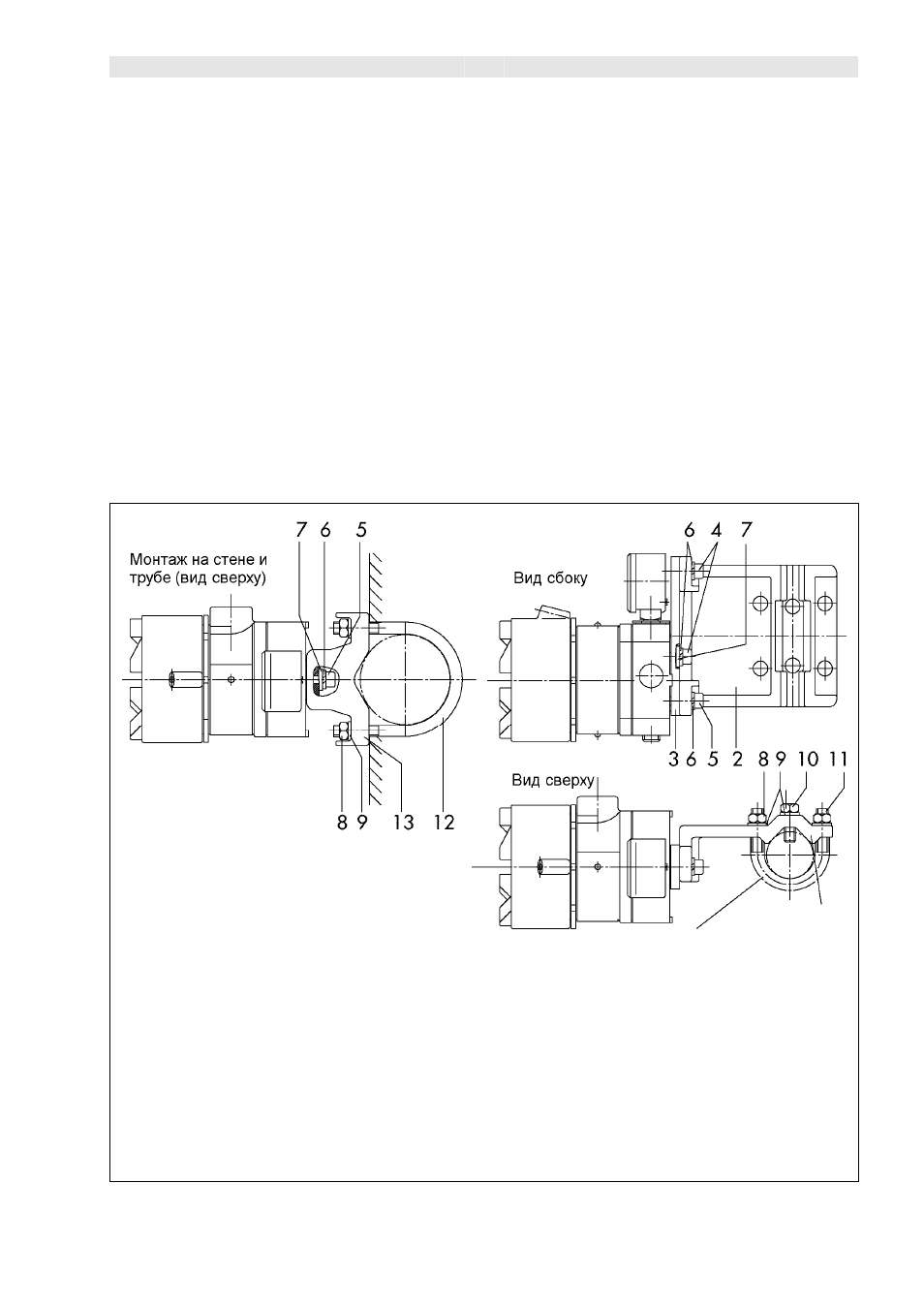

Рис. 3 • Разновидности монтажа преобразователя
5 винт М6 х 25
6 пружинное кольцо В6
7 шайба А6
8 гайка М8
9 шайба А8,4
12 зажим
13 крепление на стене
и трубе
хомутное
крепление
крепление
двойной скобой
2. пластина
3. направляющая
4. винт М6 х 16
5. винт М6 х 26
6. пружинное кольцо В6
7. шайба А6,4
9. шайба А8,4
10. винт М8 х 25
Дополнительно:
8. гайка М8
9. шайба А8,4
11. зажим
