12 Преобразователь для установки с позиционером
EB 6116 RU
5. Преобразователь для
установки с позиционером
Тип 6116-х101100
с резьбовым соединением NPT ¼” и
Тип 6116-х221100
с резьбовым соединением М20 х 1,5
5.1 Принцип действия
Сигнал постоянного тока i протекает в
подвижной катушке (2), расположенной
в поле постоянного магнита (3).
Действующее на коромысло (1) усилие
от
подвижной катушки,
пропорциональное величине
протекающего тока, уравновешивается
силой, создаваемой потоком воздуха,
поступающего из сопла (7) на заслонку
(6).
Подача воздуха в сопло
обеспечивается от пневматического
позиционера
(соединение для
пневматического входного сигнала –
Input signal 27).
5.2 Монтаж
Для комбинации регулятора с
пневматическим позиционером
требуются следующие монтажные
компоненты.
Позиционер тип 3766-000
(начиная с модельного индекса .02)
Установка
непосредственно на
позиционер согласно рис.7: зак.Nr.
1400-6227.
Позиционер тип 4765
Установка
по NAMUR на раме
регулирующего клапана согласно рис.8:
зак.Nr. 1400-6223
Позиционер тип 3760
Установка на раме микроклапана тип
3510 согласно рис.10 или на Namur-
стойке: зак.Nr. 1400-6224

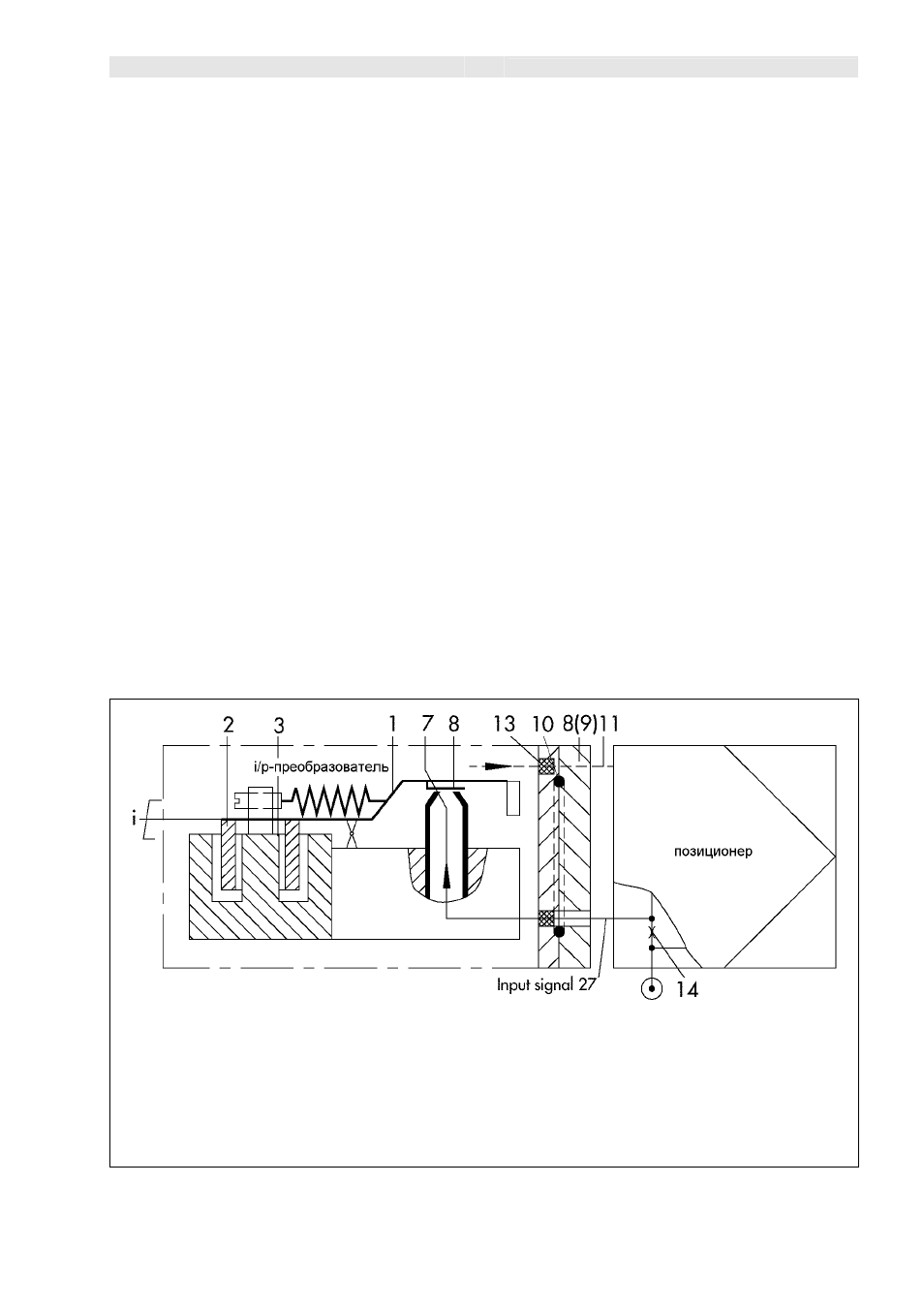

1. коромысло
2. подвижная катушка
3. постоянный магнит
6. заслонка
7. сопло
8. соединительная деталь (3766) 9. соединительная деталь
10. уплотнительное кольцо
11. сброс воздуха
13. пламягасящий фильтр
14. входной дроссель с подачей воздуха от
позиционера
Рис. 6 • Принципиальная схема для исполнения с позиционером
