6 Принцип действия
EB 6116 RU
1.4 Принцип действия
Прибор состоит из преобразовательного
i/p-модуля и включенного после него
пневматического усилителя.
Подводимый
постоянный ток «i»
протекает через подвижную катушку (2),
расположенную в поле постоянного
магнита (3). Действующее на коромысло
(1) усилие от подвижной катушки,
пропорциональное
величине
протекающего тока, уравновешивается
силой, создаваемой потоком воздуха,
поступающего из сопла (7) на заслонку
(6).
Давление питания (SUPPY8) попадает в
нижнюю
камеру пневматического
усилителя (8), а на выход прибора
(OUTPUT 36) проникает объем воздуха,
зависящий от положения мембраны (8.3)
на конической втулке (8.5).
Давление выходного сигнала p
A
служит
также для питания сопла (7), причем
компенсационная
пружина (8.2)
действует так, чтобы при входном токе 0
мА выходной сигнал составлял не менее
50 мбар.
Если входной электрический ток и
связанная
с ним сила действия
подвижной катушки возрастают, то
заслонка (6) приближается к соплу (7).
Вследствие этого растет динамический
напор и каскадное давление p
K
,
образующееся перед дросселем (8.4).

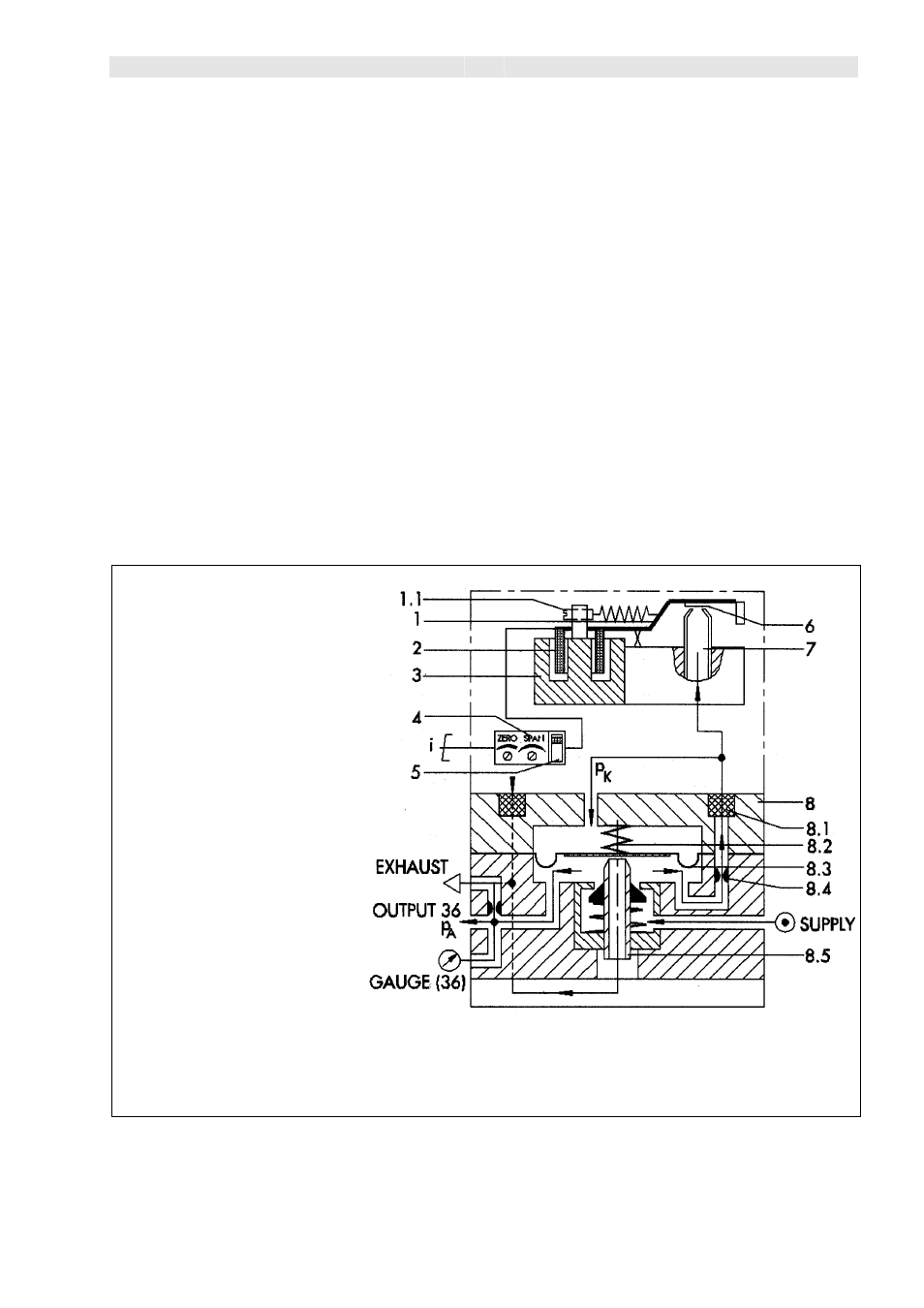

1. коромысло
1.1 механическая установка
нулевой точки (только в
исполнении 0 … 20 мА)
2 подвижная катушка
3 постоянный магнит
4 установка нулевой точки и
диапазона (отсутствует в
исполнении 0 … 20 мА)
5 ползунковый выключатель
(отсутствует в исполнении 0
… 20 мА)
6 заслонка
7 сопло
8 пневматический усилитель
8.1 пламягасящий фильтр только
при герметизации давления
8.2 компенсационная пружина
8.3 мембрана
8.4 входной дроссель
8.5 коническая втулка
Рис.2 • Принцип действия
