9
Конструкция и принцип действия
EB 8383-1 RU
1.2 Опции
В качестве дополнения к стандартной
комплектации
прибор
может
оснащаться
дополнительными
функциями.
Позиционер с концевыми датчиками:
Для сигнализации конечных положений
позиционер
может
оборудоваться
шлицевыми
инициаторами,
обеспечивающими работу различных
предохранительных устройств.
Позиционер
с
принудительным
сбросом воздуха
Позиционер управляется сигналом
6…24В,
вследствие
чего
соответствующее давление подается на
регулирующий привод. При отсутствии
сигнала по напряжению управляющее
давление отсекается, а с привода
давление
сбрасывается
так,
что
регулирующий клапан переводится в
положение безопасности независимо от
управляющего
воздействия
микроконтроллера.

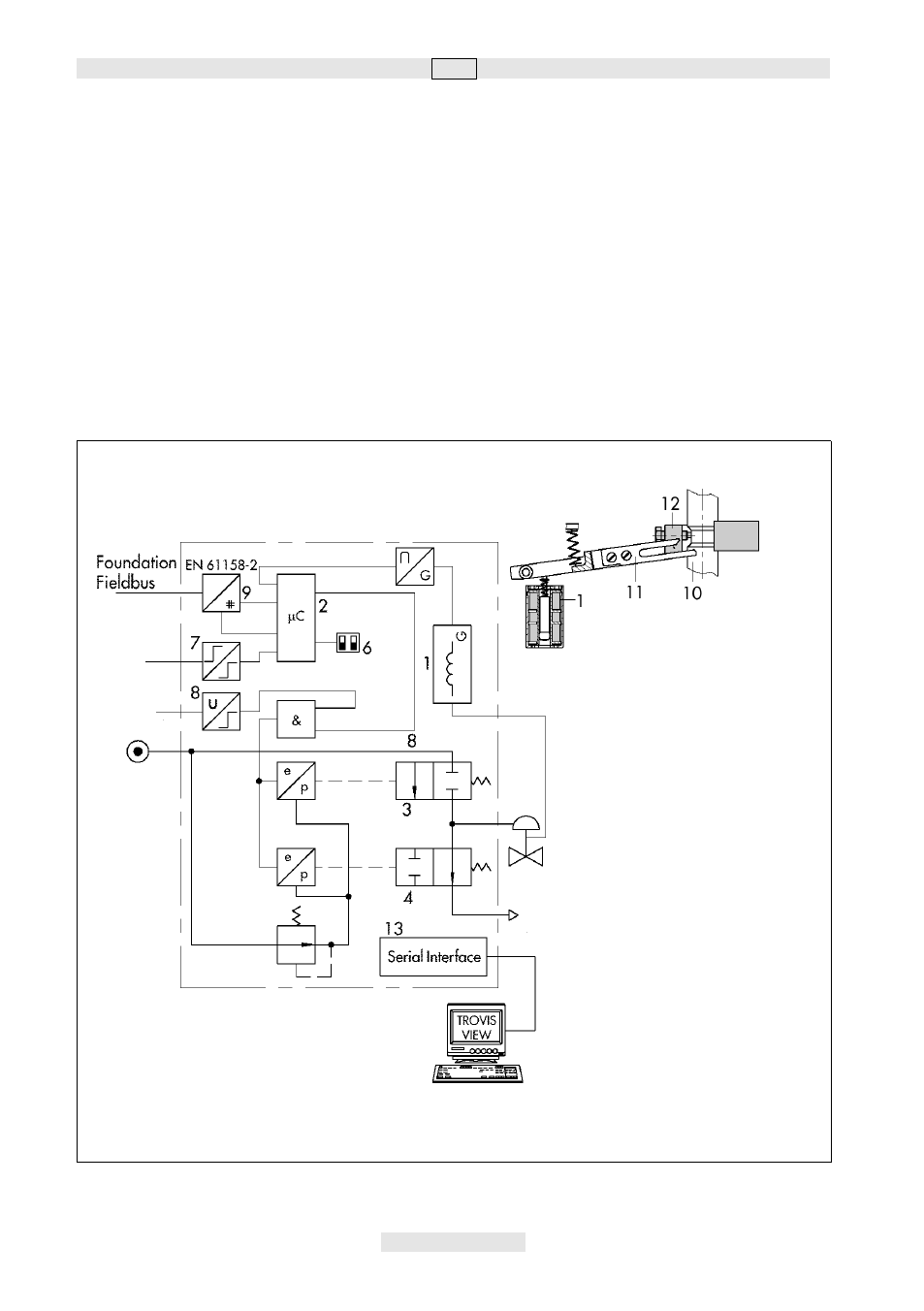

Рис.2 • Блок-схема позиционера
1. Индуктивный путевой
датчик
2. Микроконтроллер
3. Ключевой вентиль подачи
давления
4. Ключевой вентиль сброса
давления
5. Микроконтроллер
6. Переключатель защиты от
записи и режима имитации
7. Двоичный вход
8. Принудительный сброс
давления
9. Модуль интерфейса EN
61158-2
10. Шток привода
11. Рычаг
12. Зажимная скоба
13.
Интерфейс
конфигурирования
Двоичный
вход
Принудит.
сброс
Питающее
давление
Выход
воздуха
