3.1.2 Питающее давление
Необходимое
питающее
давление
определяется номинальным диапазоном
сигналов и направлением действия
(положением безопасности) привода.
Номинальный
диапазон
сигналов
нанесен на типовом шильдике и
представлен в виде диапазона усилия
пружин или управляющего давления.
Шток привода выдвигается (FA):
необходимое давление питания =
конечное
значение
номинального
диапазона сигналов + 0,2 бар, но не
менее 1,4 бар.
Шток привода втягивается (FE):
необходимое давление питания для
плотно закрытого клапана с запасом
определяется исходя из максимального
управляющего давления p
stmax
:
d = диаметр седла (см)
∆p = перепад давления на клапане (бар)
А = площадь привода (см
2
)
F = конечное значение номинального
диапазона сигналов привода (бар)
При отсутствии исходных данных
руководствуемся следующим:
необходимое
давление
питания
=
конечное
значение
номинального
диапазона сигналов + 1 бар.
3. Подключения
3.1 Пневматические
подключения
Пневматические
подключения
выполняются либо как отверстия с
резьбой NPT ¼, либо как отверстия с
резьбой G ¼. Могут применяться
обычные
резьбовые
штуцерные
соединения для металлических, медных
трубок или шлангов из синтетических
материалов.
Важно!
Питающее давление должно иметь
сухой воздух без примесей масла и
пыли.
Обязательно
следует
соблюдать
предписания
по
техническому
обслуживанию
установленных на входе редукционных
станций.
Воздушные
коммуникации
перед
подключением
необходимо
тщательно продувать.
Подключение управляющего давления в
случае прямого монтажа на привод тип
3277 жестко задано, при монтаже
согласно NAMUR подключение
располагается
в
зависимости
от
положения
безопасности
«шток
втягивается
или
выдвигается»
на
нижней или на верхней стороне привода.
Выход воздуха: подключение выхода
воздуха позиционера располагается на
монтажном дополнительном оснащении.
В случае прямого монтажа пробка
сброса
воздуха
находится
на
пластиковой крышке исполнительного
привода,
при NAMUR-монтаже
на
корпусе адаптера, а при установке на
поворотном приводе на промежуточной
вставке или обратном усилителе.
3.1.1 Манометры
Для контроля работы позиционера
рекомендуется
устанавливать
манометры питающего и управляющего
давления. Детали приведены в качестве
дополнительных принадлежностей в
таблицах 3, 4 и 6.

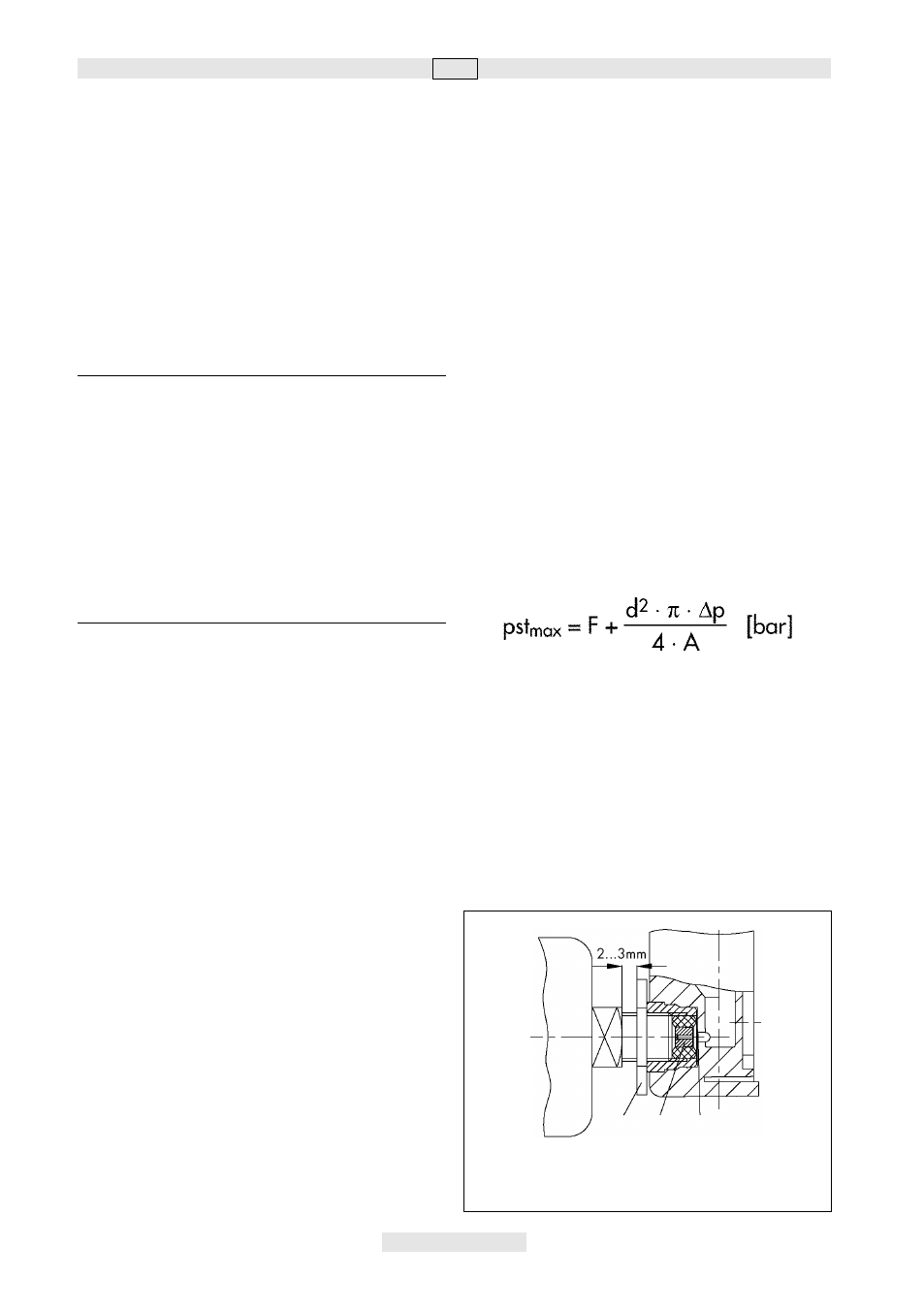

Рис.7 • Установка манометра
гайка дроссель с сеткой
Зак.№ 0259-1090 1790-6121
