Инструкция по эксплуатации Samson 3787_FOUNDATION Fieldbus Цифровой позиционер
Страница 15
Advertising
15
Установка позиционера на клапан
EB 8383-1 RU

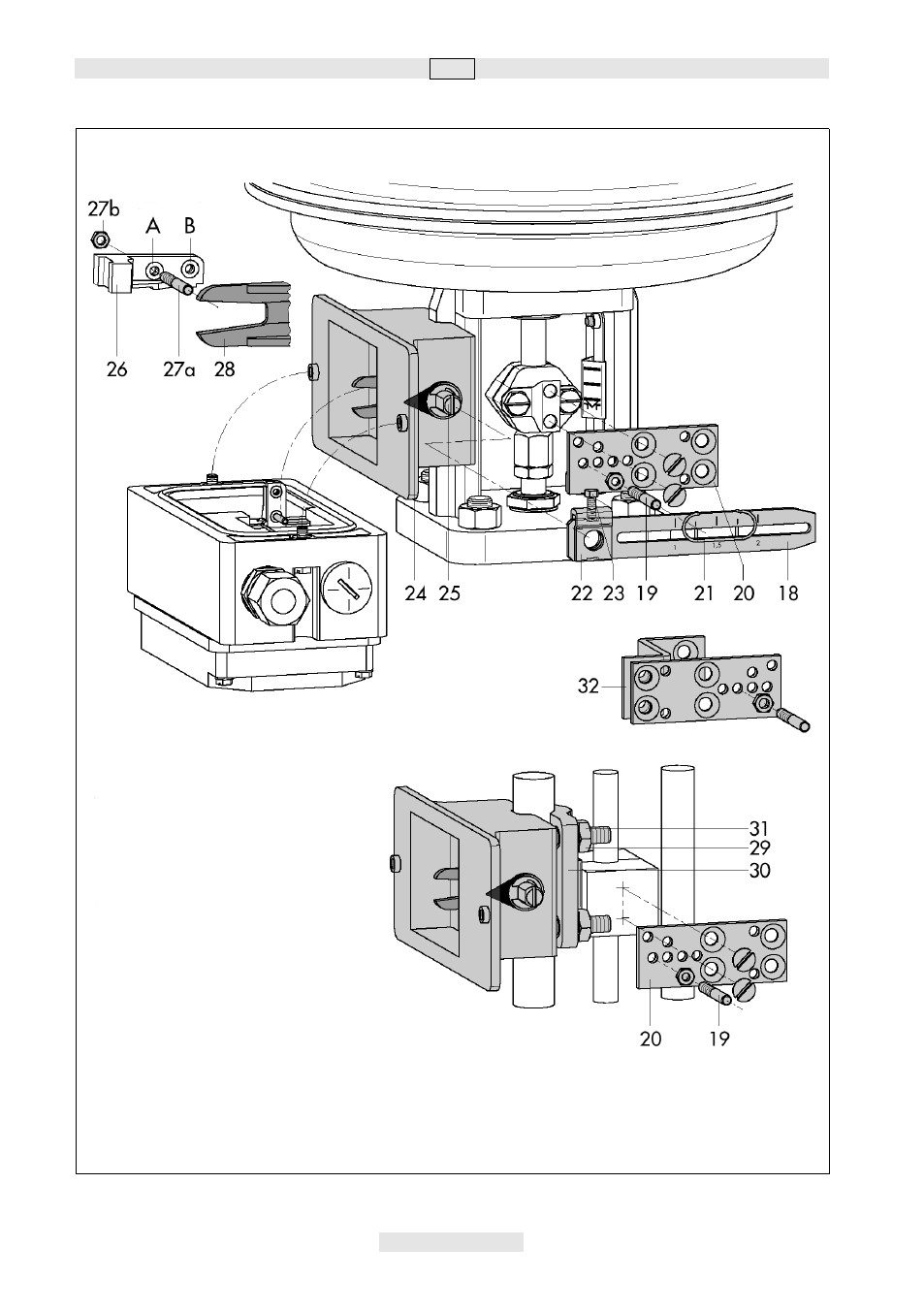

Рис.4 • Монтаж согласно DIN IEC 534 (NAMUR)
расположение
деталей при
монтаже
установка
на ребре NAMUR
установка на стержне
18. Рычаг N1, N2
19. Штифт
20. Плата
21. Скоба
22. Зажимная плата
23. Винт
24. Указатель
25. Вал
26. Рычаг позиционера
27а Передаточный винт
27b Гайка
28. Уголок
29. Штифтовые винты
30. Плата
31. Гайки
32. Монтажный уголок
