26 Подключения
EB 8383-1 RU

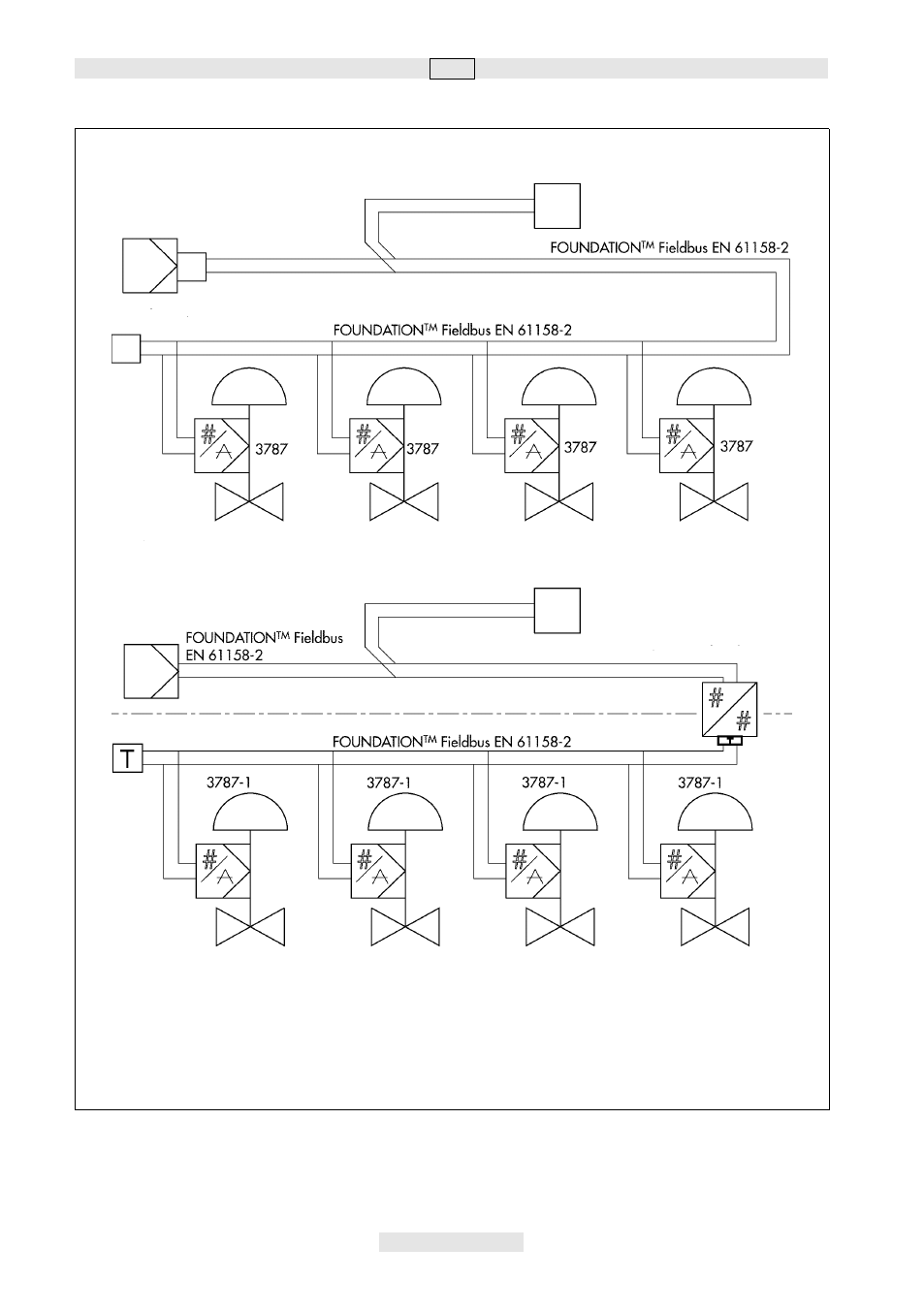

Рис.9 • Подключение согласно спецификации FOUNDATION TM Fieldbus
система
управления блок
питания
терминирование
терминирование
9.1 Подключение позиционеров тип 3787
9.2 Подключение позиционеров тип 3787 в Ех-зоне
блок
питания
Ех-барьер полевой шины
безопасная зона
Ех-зона
система
управления
терминирование
