Электрические микровыключатели
Принцип работы
Устройства
с
двумя
электрическими
микровыключателями имеют две регулируемые
кулачковые шайбы [2] на шпинделе [1] (см. рис.
22).
Кулачковые
шайбы
[2]
задействуют
электрические микровыключатели посредством
валика,
расположенного
на
рычажке
выключателя.
Электрические
микровыключатели
имеют
перекидной
контакт,
который
может
использоваться как нормально разомкнутый или
нормально замкнутый контакт.
Регулировка положений срабатывания
Кулачковые
шайбы
[2]
могут
быть
отрегулированы для положений срабатывания от
0° до 100° при помощи регулировочных винтов
[3] с использованием отвертки (лезвие 4,5 мм)
следующим образом:
1
Снимите крышку корпуса.
2
Установите распределительный клапан в
требуемое положение переключения.
3
Поворачивайте регулировочный винт [3] до
тех пор, пока кулачковая шайба [2] не
задействует
электрический
микровыключатель
и
не
изменится
выходной сигнал.
4
Для компенсации смещения положения
срабатывания в результате изменений
температуры поверните регулировочный
винт [3] на х оборотов (см. таблицу
«Параметры регулировки» на стр. 28) в
обратном направлении.
5
Измените положение распределительного
клапана и проверьте, изменился ли
выходной сигнал.
6
Снова установите клапан в положение
переключения и проверьте положение
срабатывания.
7
Закрепите крышку корпуса [2] на корпусе
(см. рис. 23). Перед установкой крышки
корпуса
[2]
следует
проверить
уплотнительное
кольцо
круглого
сечения [1] на повреждения и при
необходимости заменить его.
8
Зафиксируйте
установленную
крышку
корпуса [2], выкрутив винт с внутренним
шестигранником [3].

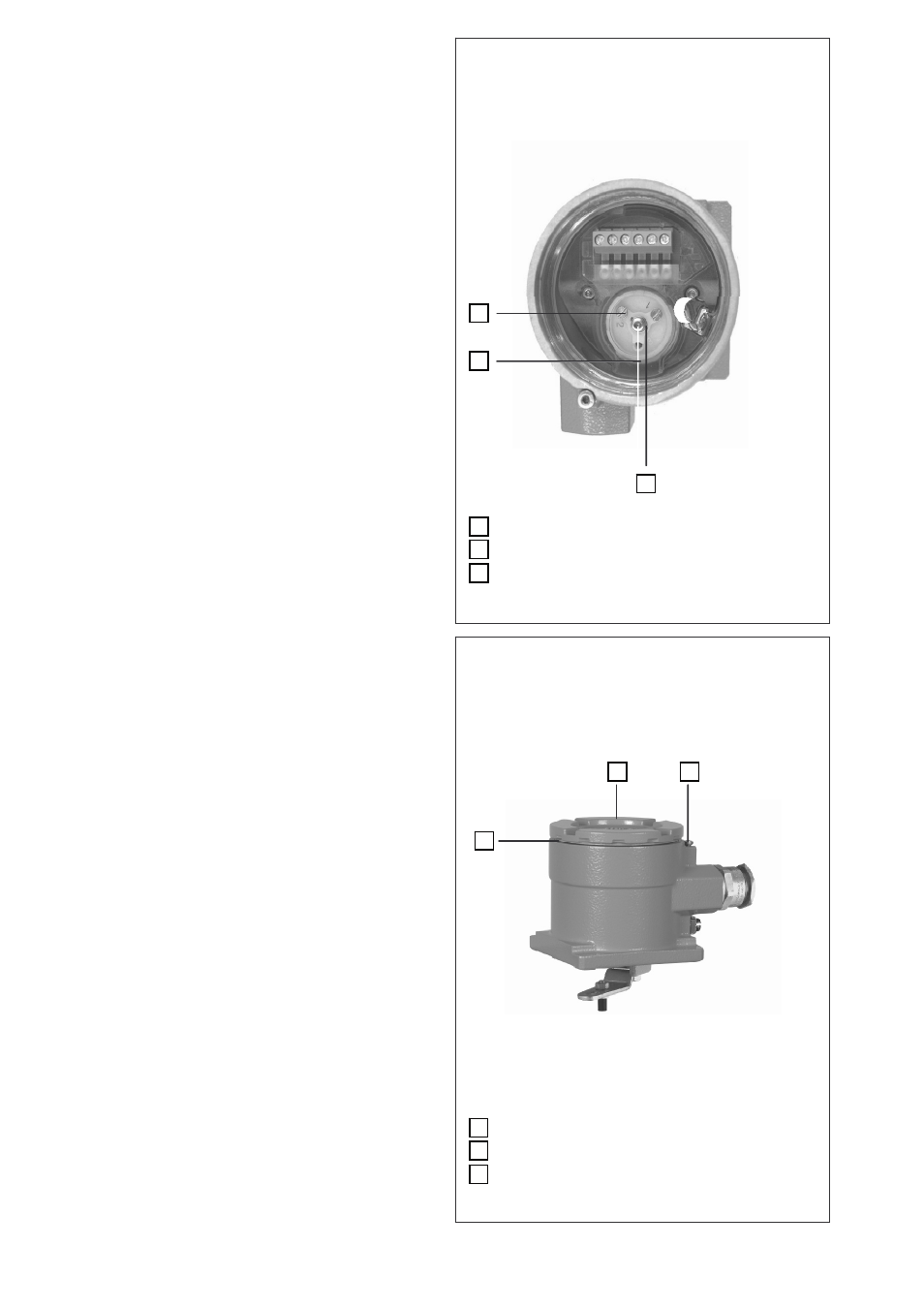

Регулировка положений срабатывания
3
2
1
3
2
1
Шпиндель
Кулачковая шайба
Регулировочный винт
Рис. 22
3
2
1
3
2
1
Уплотнительное кольцо круглого сечения 66 × 2
Крышка корпуса
Винт с внутренним шестигранником DIN 7984 – M 4 × 10
Рис. 23
Монтаж крышки корпуса
