Монтаж на поворотные приводы AIR TORQUE 10000 (присоединение повышенной
прочности)
Монтаж на поворотные приводы AIR TORQUE 10000 (присоединение повышенной прочности)
№ заказа
1400-9992
[1] 6 × Винт с потайной головкой ISO 10642 – M 5 Ч 12
[2] 1 Ч Монтажная плата
[3] 1 × Винт с шестигранной головкой ISO 4017 – M 6 Ч 55
[4] 1 Ч Тарельчатая пружина DIN 2093 – A 12,5
[5] 1 × Соединительный маховик
[6] 1 × Переходник
[7] 4 × Винт с внутренним шестигранником ISO 4762 – M 5 Ч 12
[8] 4 Ч Тарельчатая пружина DIN 2093 – B 10
[9] 1 × Кожух
[10] 4 × Винт с потайной головкой ISO 10642 – M 6 Ч 12
[11] 1 Ч Монтажная плата
[12] 4 × Распорный болт
[13] 1 × Наклейка
[14] 1 × Наклейка
8333-1069
0360-3585
8320-0079
8392-0683
0858-0354
0230-3145
8333-1249
8392-0691
0103-3494
8333-1084
0360-3618
0290-8269
0190-5291
0190-5292

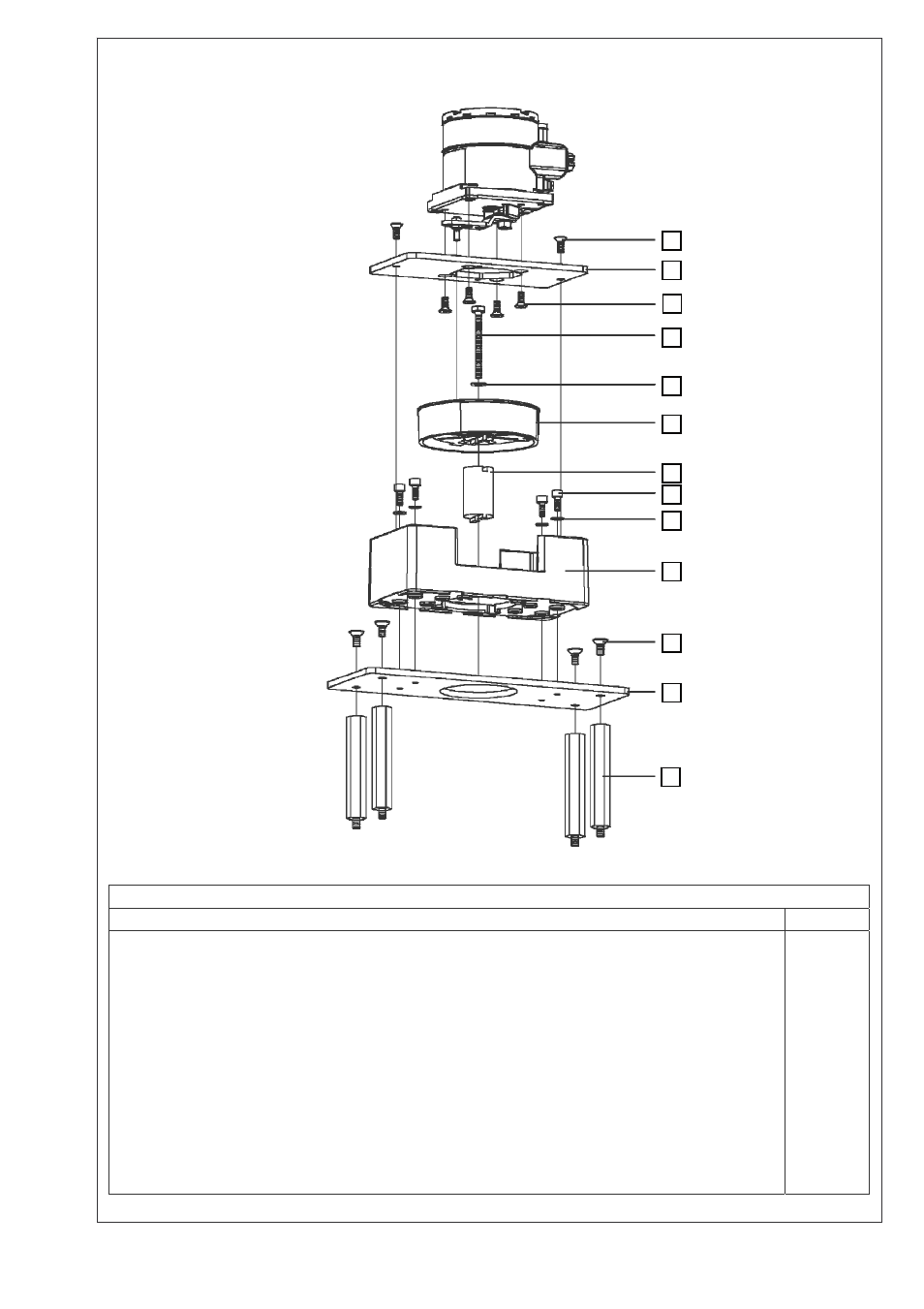

Рис. 16
