Подключение электропитания
При
работе
с
электрооборудованием
необходимо
соблюдать
соответствующие
электротехнические нормативы и меры по
предотвращению происшествий, действующие в
государстве, где эксплуатируется изделие. В
Германии это нормативы VDE и правила техники
безопасности в соответствии с условиями
страхования ответственности работодателя.
При
проведении
работ
по
установке
оборудования в опасных зонах действуют
следующие нормативы: EN 60079-14:2008, VDE
0165-1
«Электрооборудование
для
взрывоопасных газовых сред» - часть 14:
«Электроустановки в опасных зонах (кроме
шахт)», а также EN 61241-14:2004, VDE 0165-2
«Электрооборудование для применения в
условиях
наличия
легковоспламеняющейся
пыли».
Подключение электропитания в соответствии с
классом защиты “d”
Для
подключения
устройств
необходимо
использовать надлежащие кабельные вводы и
системы
кабельной
канализации,
соответствующие
EN
60079-1:2007
«Взрывоопасные среды» - Часть 1. «Защита
оборудования огнестойкими кожухами класса
d», пункты 13.1 и 13.2, на которые имеется
отдельный сертификат об испытаниях.
Не следует использовать кабельные вводы и
заглушки простой конструкции.
Подключение кабелей должно обеспечивать
защиту от механических повреждений.
Если температура в области кабельного ввода
превышает
70
°C,
следует
применять
термостойкие кабели.
Устройства должны быть подключены к системе
эквипотенциального
заземления
в
месте
установки.
Подключение кабеля
Кабель
электропитания
проходит
через
кабельный ввод [1] и подключается к винтовым
зажимам [2] и [3] под крышкой корпуса (рис. 2 и
3).
При
работе
необходимо
соблюдать
параметры подключения электропитания (см.
раздел «Технические характеристики», стр. 5)
Устройство должно быть закреплено таким
образом, чтобы кабельный ввод [1] находился
внизу или, если это невозможно, располагался в
горизонтальном положении
Рекомендуется применять кабели с поперечным
сечением жилы 0,2 – 2,5 мм
2
и внешним
диаметром 5 – 8 мм
Необходимо избегать разветвления жил кабеля,
например,
при
помощи
металлических
наконечников.

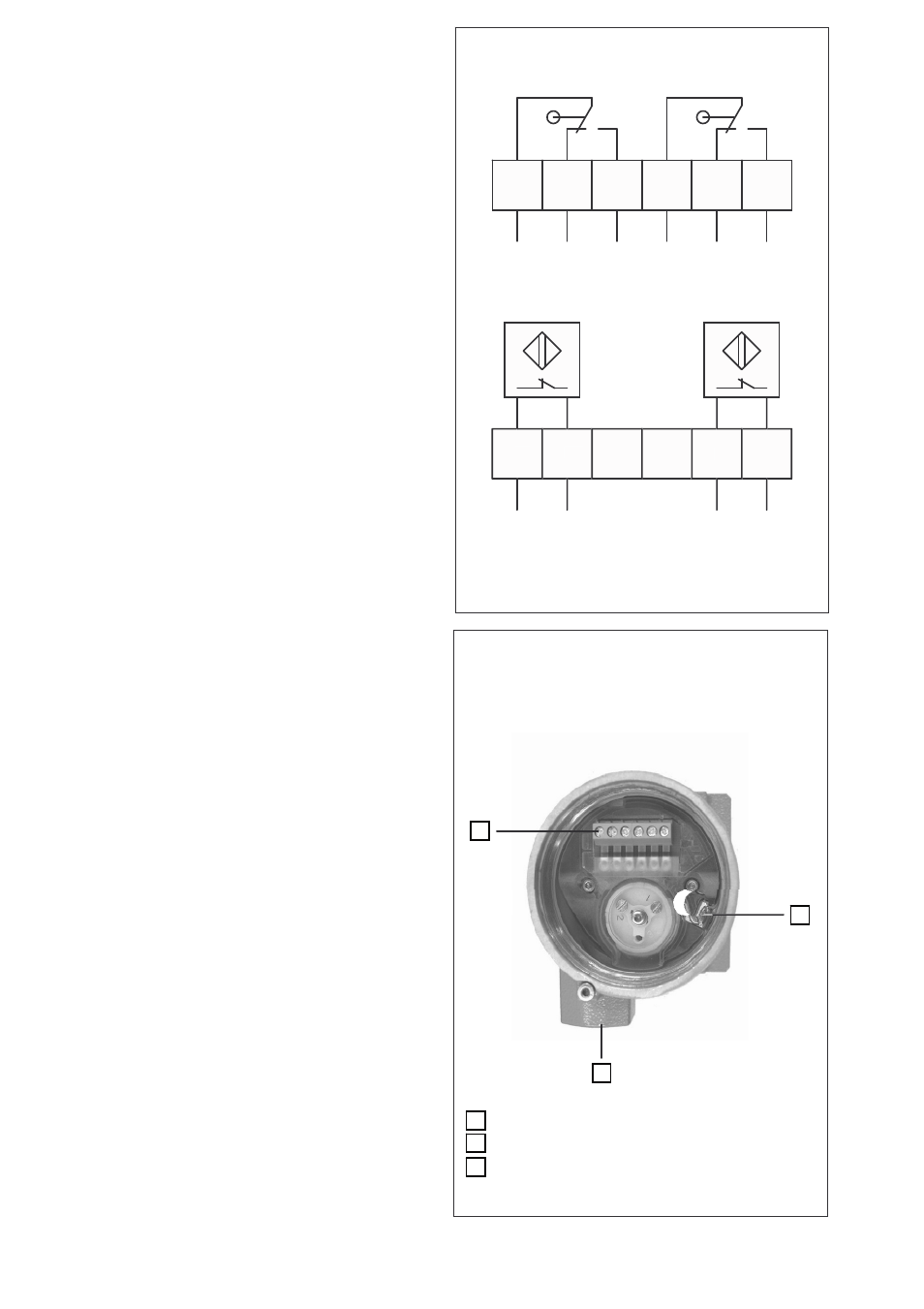

Схемы подключения
1
2
42
41
43
52
51
53
Электрические микровыключатели
1
2
+41
-42
+51 -52
Индуктивные бесконтактные выключатели
Рис. 17
Подключение электропитания
3
2
1
3
2
1
Кабельный ввод М 20 × 1,5 (1/2 NPT)
Винтовые зажимы
Клемма заземления
Рис. 18
