Eb 4747 ru – Инструкция по эксплуатации Samson 4747 Сигнализатор
Страница 27
EB 4747 RU
– 27 –
Не откручивайте покрытые
эмалью винты на корпусе.
Вид защиты
Защита устройств от воды и пыли обеспечивается
уплотнительным кольцом круглого сечения на
крышке корпуса (см. рис. 19).
Перед установкой крышки корпуса [2] необходимо
проверить уплотнительное кольцо круглого
сечения [1] на повреждения и при необходимости
заменить его (см. также раздел «Обслуживание
взрывозащищенных устройств», стр. 31).
Установленную крышку корпуса [2] необходимо
зафиксировать, выкрутив винт с внутренним
шестигранником [3].
Выполнение требований класса
защиты IP 66 в соответствии с
IEC 60529:1989 достигается
только при установленной
крышке корпуса, закрытом
кабельном
вводе
и
надлежащем
подключении устройства.
Монтаж крышки корпуса
3
2
1
3
2
1

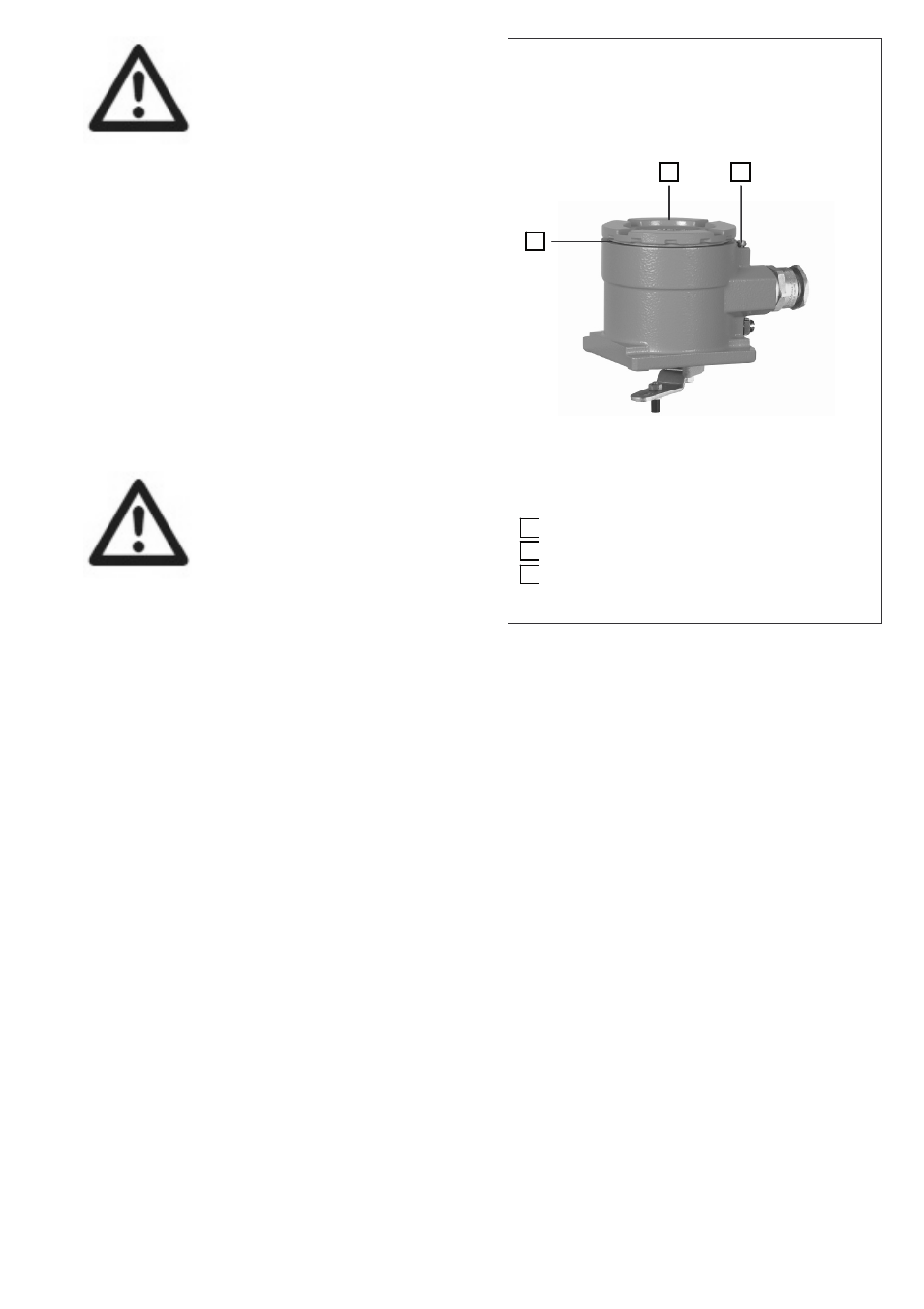

Уплотнительное кольцо круглого сечения 66 × 2
Крышка корпуса
Винт с внутренним шестигранником DIN 7984 – M 4 × 10
Рис. 19
