EB 4747 RU
– 16
Монтаж
на
поворотные
приводы,
соответствующие VDI/VDE 3845 – уровень
фиксации 1 (присоединение повышенной
прочности)
Для установки на поворотные приводы,
соответствующие VDI/VDE 3845 – уровень
фиксации 1 (присоединение повышенной
прочности),
необходимо
использовать
установочный комплект (см. рис. 8 на стр. 17).
При монтаже следует соблюдать дополнительные
указания по установке рычага и штифта (стр. 6) и
параметры, указанные в таблице рабочих ходов
(стр. 7).
Монтаж
1. Установите монтажную плату [9] на скобу
(поставляется производителем привода) при
помощи четырех шестигранных винтов [11] и
четырех тарельчатых пружин [4].
2. Закрепите кожух [8] на крепежной пластине
[9] при помощи четырех винтов с внутренним
шестигранником [6] и четырех тарельчатых
пружин [7].
3. Поместите переходник [10] на шпиндель
поворотного привода.
4. Поместите соединительный маховик [5] на
переходник [10], затем закрепите его при
помощи шестигранного винта [3] и
тарельчатой пружины [4].
5. Рычаг M со штифтом в положении 90°.
Переставьте штифт из положения 35 в
положение 90° и закрепите его при
помощи
шестигранной
гайки
и
тарельчатой пружины.
6. Закрепите
сигнализатор
конечных
положений на крепежной пластине [2] при
помощи четырех винтов с потайной головкой
[1].
7. Зафиксируйте монтажную плату [2] на кожухе
[8] при помощи двух винтов с потайной
головкой [1].
Установите рычаг М в такое положение,
чтобы штифт попал в соответствующую
прорезь
соединительного
маховика,
принимая во внимание направление
вращения привода (см. рис. 7)

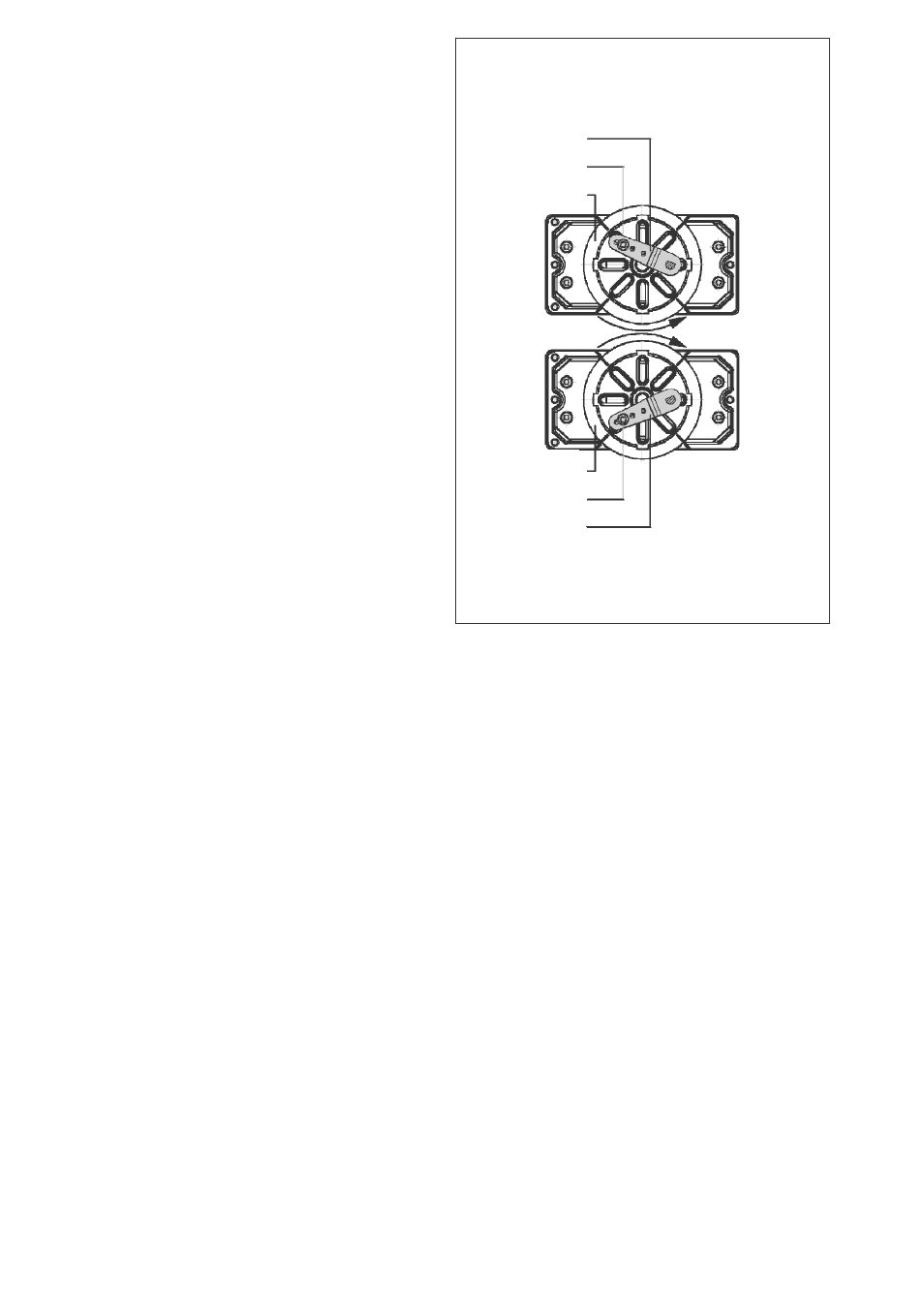

Направление вращения поворотного привода
Рис. 7
Рычаг М
Штифт
Соединительный
маховик
Рычаг М
Штифт
Соединительный
маховик
