Установка пульта управления
47
После того как консоль поставлена на монтажную рейку,
рассоедините кабели жгута и подключите их к
соответствующим разъемам в консоли. Сопоставимость
кабелей и разъемов приведена ниже в таблице и на
рисунке.

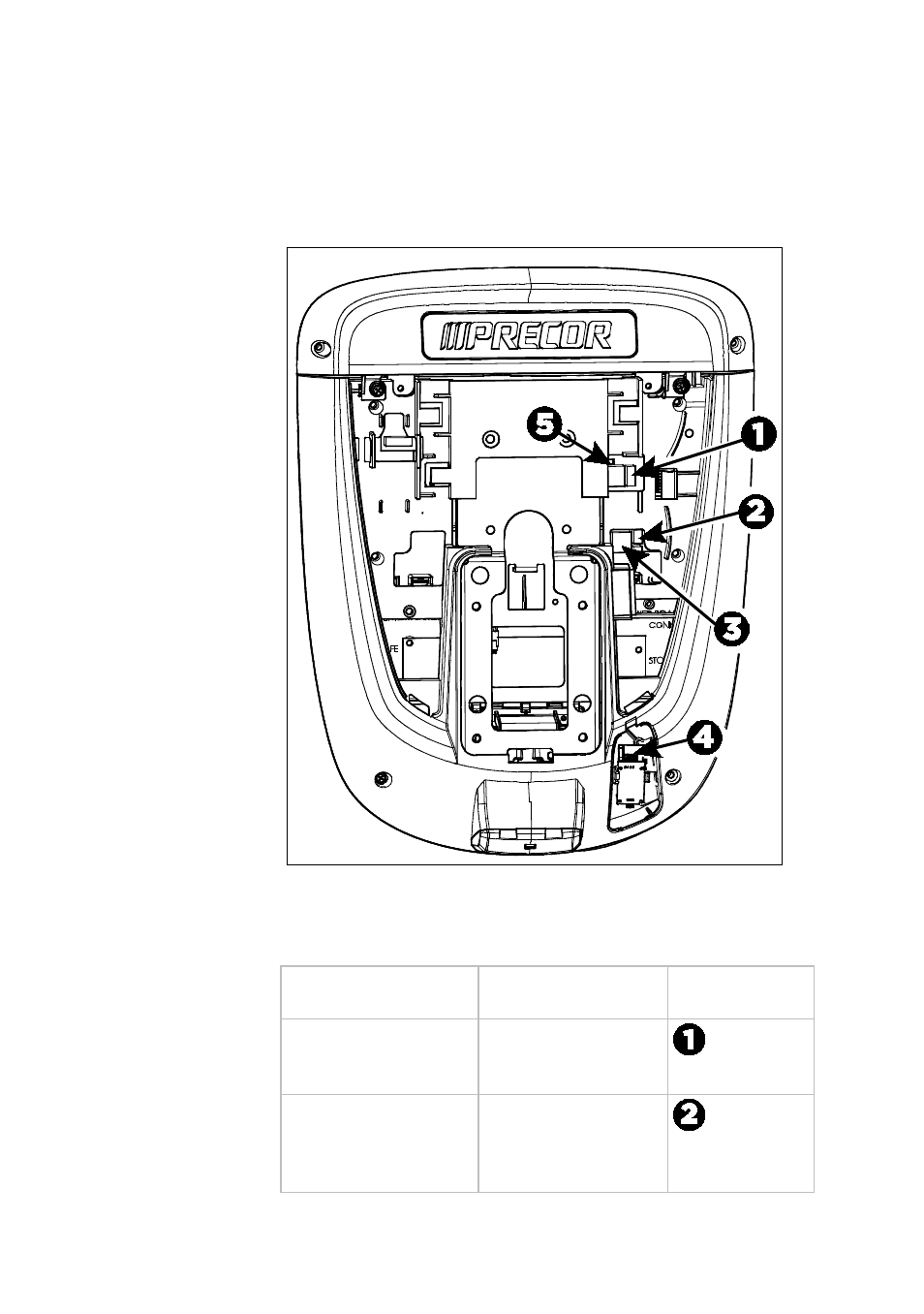

Рис. 32: Кабельные соединения, консоли Р30 и Р10
Таблица 2. Внутренние разъемы кабелей P30 и Р10
Кабель
Тип разъема
Расположение
разъемов цепи
Клавиша
безопасности (только
для беговых дорожек)
полоска с шестью
контактами, с
фиксаторами
Датчик
автоматической
остановки (только для
беговых дорожек)
полоска с четырьмя
контактами, с
фиксаторами
