Чтобы присоединить верхние рукоятки корпуса,
выполните указанные ниже действия.
ПРЕДУПРЕЖДЕНИЕ. Рукоятки вращаются, и могут стать
причиной травмы. Во избежание травм опустите рукоятки
к полу после завершения их монтажа.
1. Для правильной юстировки поверните поворотное
звено в горизонтальное положение. Чтобы вставить
выступающую часть рукоятки в скобу, нужно
приложить силу.

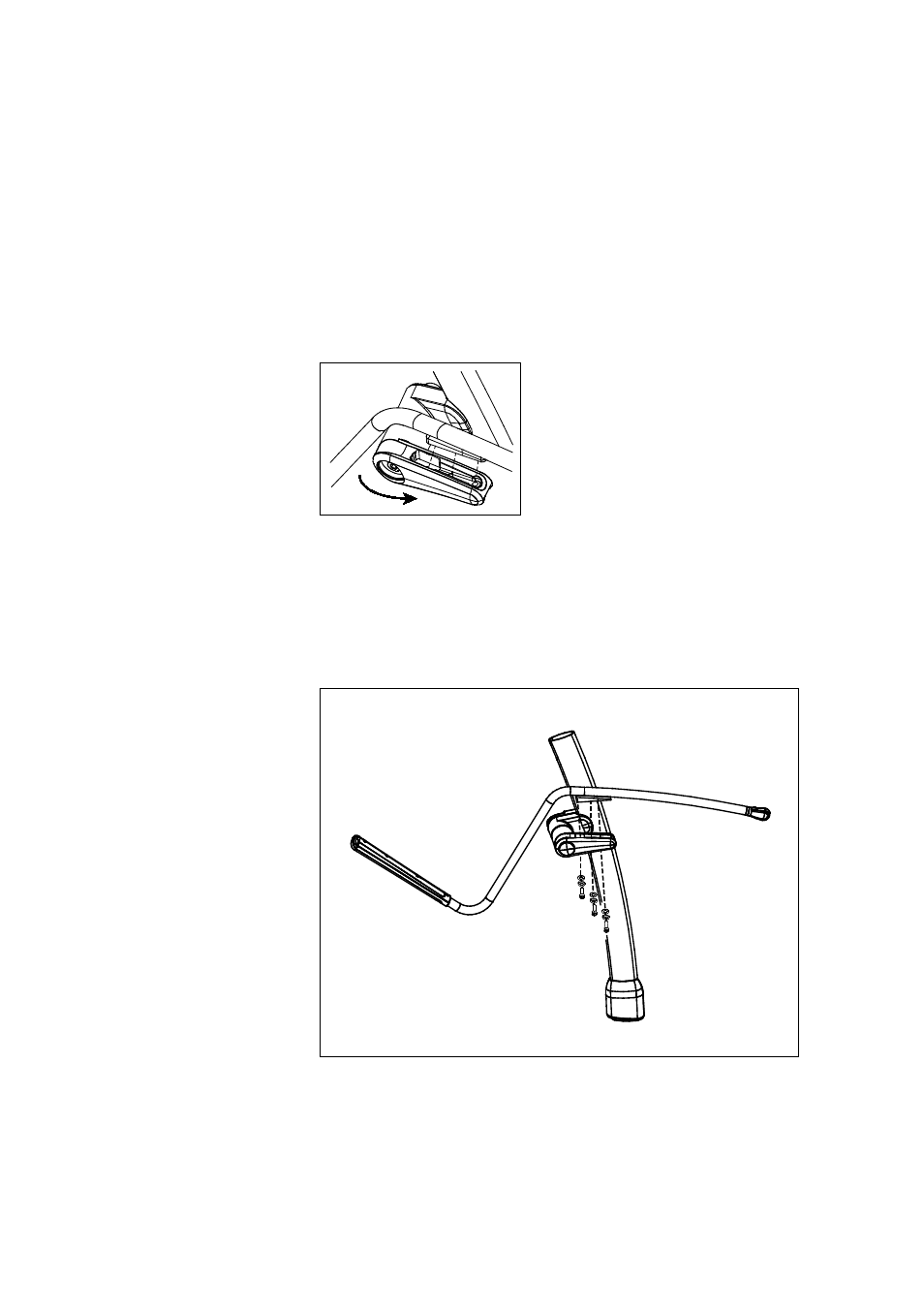

Рис. 15: Присоединение рукоятки и скобы
2. Поместите по одной разрезной шайбе и ⁵ ₁₆-дюймовой
шайбе на каждый из шести винтов с головкой под
отвертку, затем вставьте по три винта в каждую скобу
рукояток. Полностью затяните винты с помощью
6-миллиметрового (¹ ₄-дюймового) торцевого ключа.
Рис. 16: Подробности установки рукоятки верхней части
корпуса
Важно! Следующим этапом установите фиксаторы в
указанном порядке. Втулки скольжения внутрь
связующего звена. Головки винтов остаются на рампе,
скользящей по связующему звену.
