Установка пульта управления
45
Протягивание жгута кабелей
1. Каждый кабель должен по максимальной длине
проходить через отверстие в середине монтажной
рейки консоли, расположенной на основании
аппарата.
2. Расположите консоль над монтажной рейкой консоли.
3. Поместите консоль на монтажную рейку пульта так,
чтобы нижняя часть заднего щитка консоли
совместилась с прямоугольным зацепом на нижней
части монтажной рейки (см. иллюстрацию ниже).

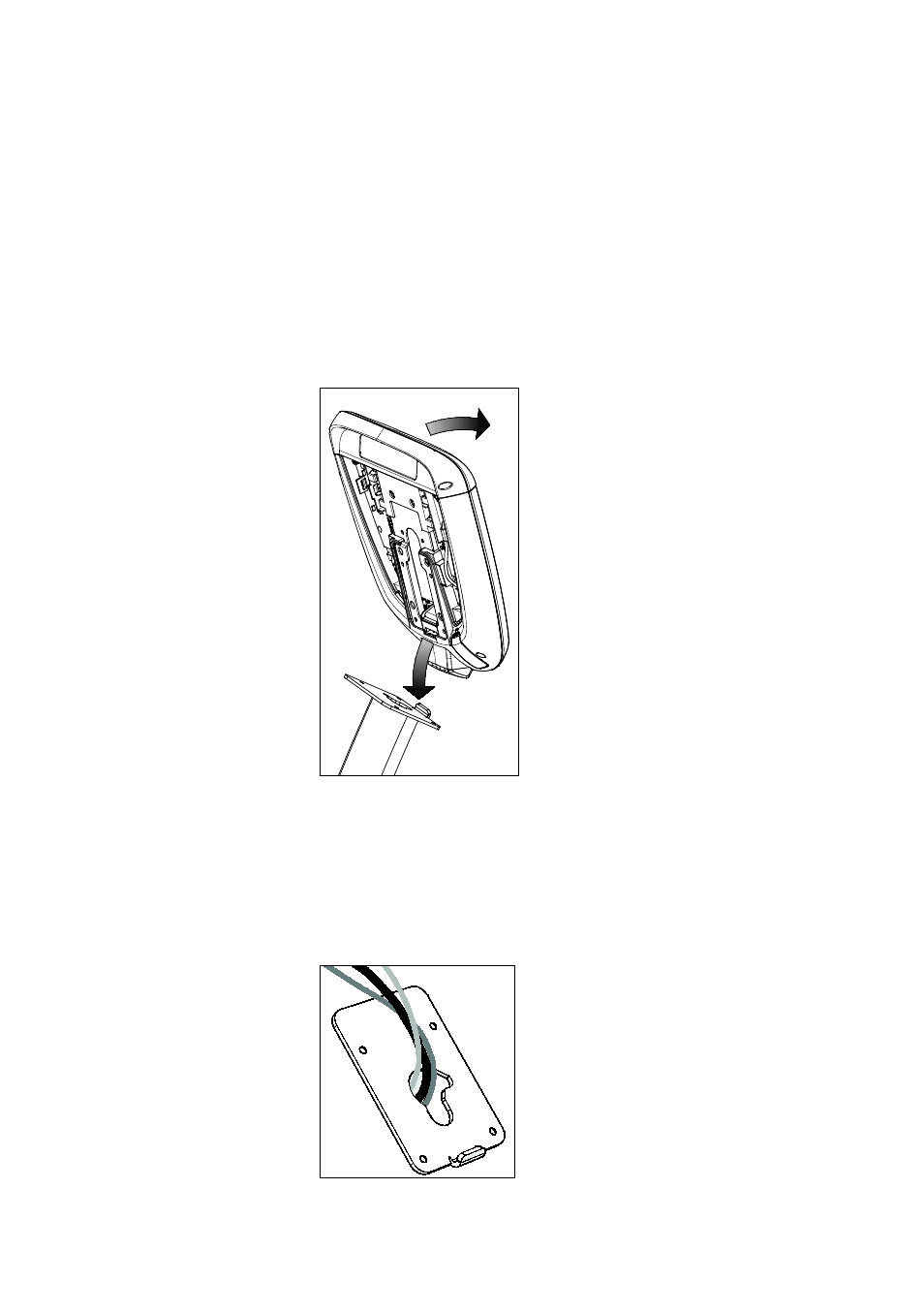

Рис. 29: Размещение консоли на базе
4. Наклоните консоль вперед до упора. Одной рукой
придерживайте консоль в этом положении или
попросите об этом помощника.
5. Потяните все кабели вперед и назад, чтобы можно
было сделать складку вверху заднего щитка консоли.
Рис. 30: Прокладка кабеля
