Инструкция по эксплуатации Precor EXPERIENCE SERIES_EFX 885
Страница 101
Advertising
Монтаж EFX
23
2. Протяните кабель через вертикальную опору
подъемника. Временно закрепите его на вершине
вертикальной опоры.
Важно! Не растягивайте, не сгибайте, не повреждайте
кабель. На кабели, поврежденные при неправильной
установке, не распространяется ограниченная
лицензия Precor.

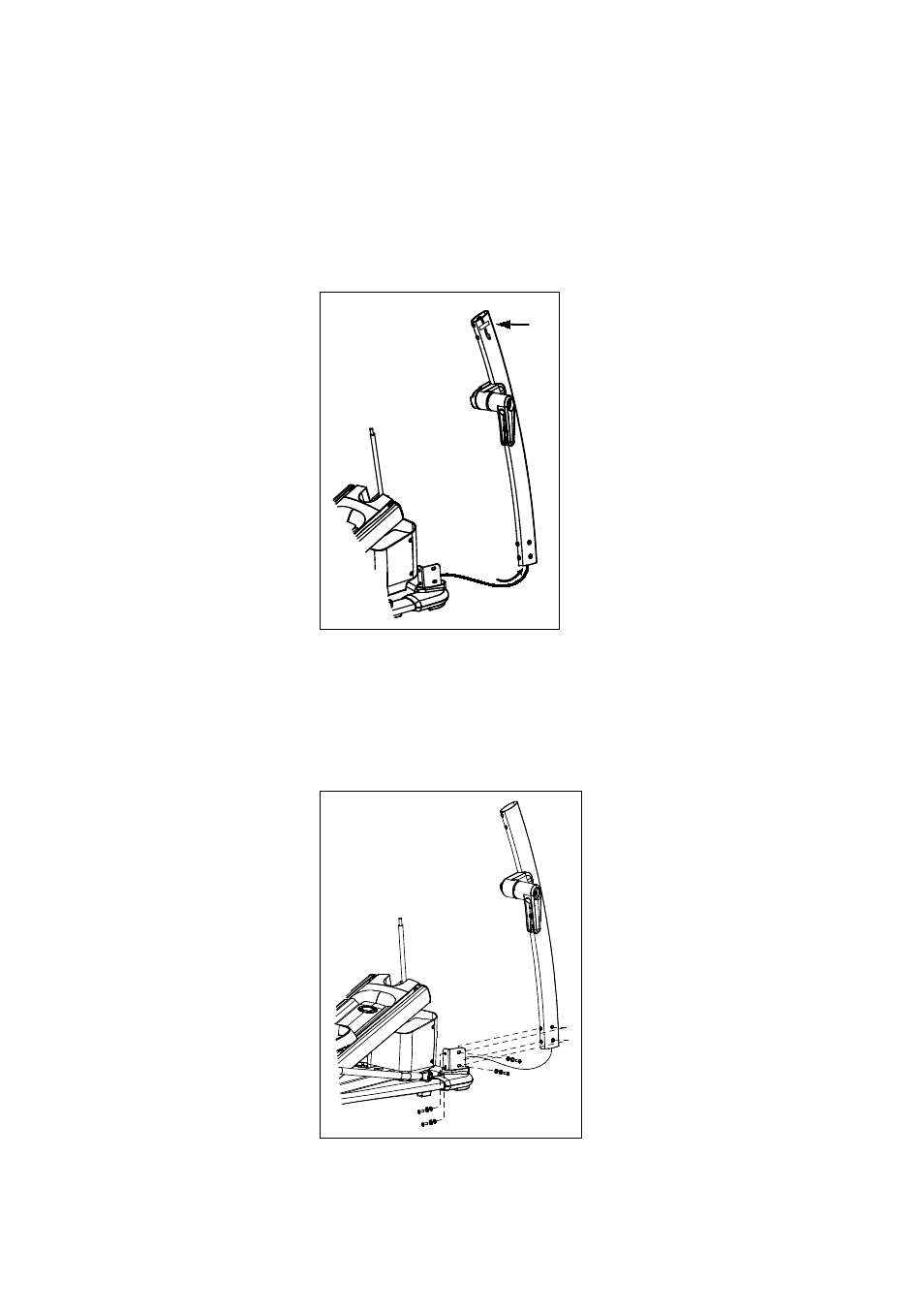

Рис. 3: Протяните кабель через вертикальную опору
3. Присоедините левую вертикальную опору к несущей
раме с помощью винтов с полукруглыми головками,
четырех разрезных шайб и четырех ⁵ ₁₆-дюймовых
шайб. Частично затяните все зажимы.
Рис. 4: Присоедините вертикальную опору к несущей
раме
