32
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 885 / 835 / 815
3. Присоедините рукоятки к связующему звену с
помощью двух винтов с шестигранными головками,
двух вкладышей и четырех ³ ₈-дюймовых шайб.
Примечание. Для облегчения установки перед
установкой каждой рукоятки переместите
соответствующую ножную педаль вверх относительно
рампы.
4. Полностью затяните крепления ⁹ ₁₆-дюймовым
накидным ключом.

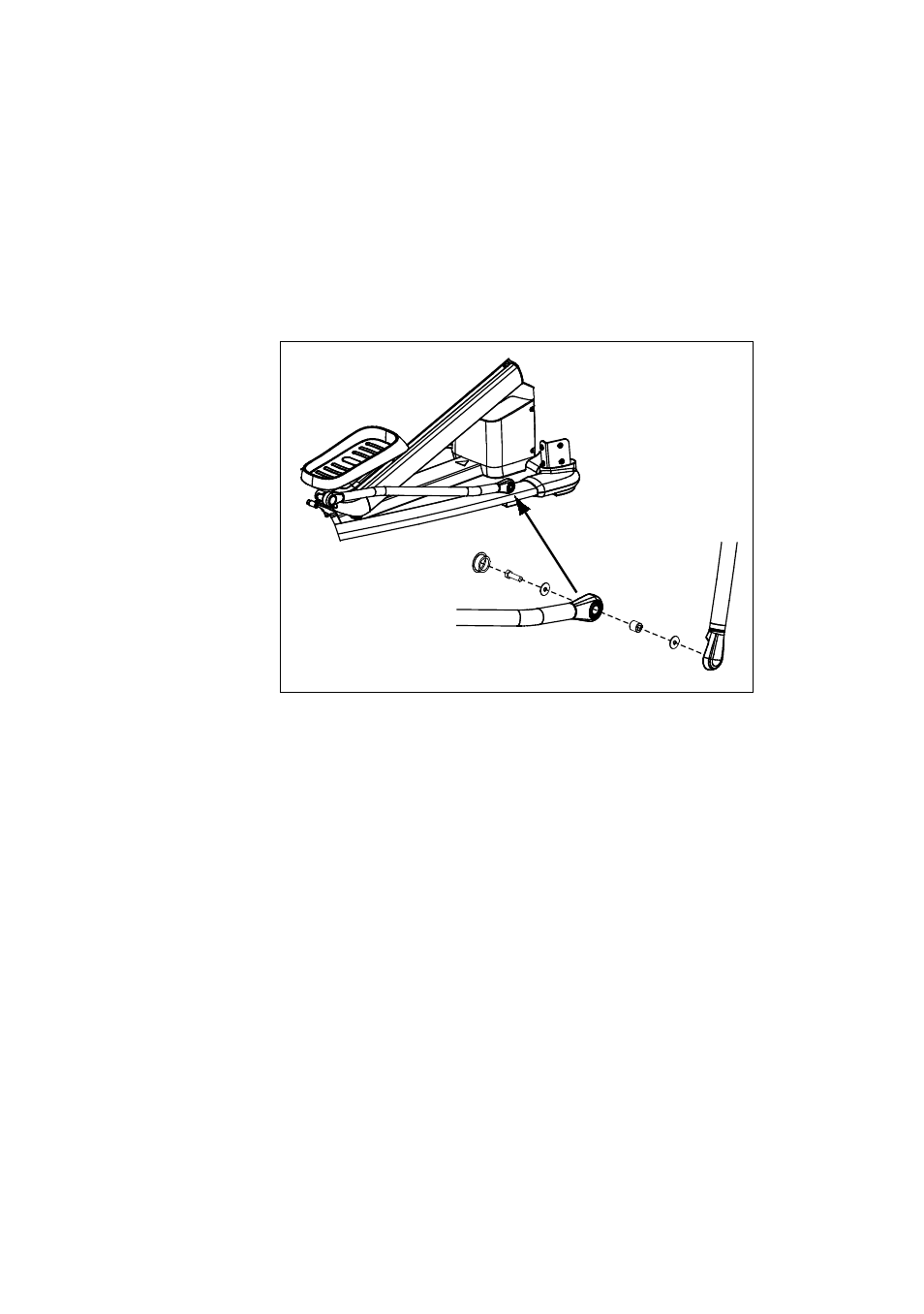

Рис. 17: Присоединение связующего звена
5. Выровняйте срез внутри колпачка связующего звена с
монтажным отверстием связующего звена. Надавите
на колпачок до щелчка.
Чтобы установить кожухи вертикальных стоек и
колпачков поворотного звена, выполните указанные
ниже действия.
1. Расположите один внутренний и один наружный
кожух вокруг одной из вертикальных стоек,
сопоставив их так, чтобы стрелки на их внутренних
поверхностях были направлены на тренажер.
2. Выровняйте выступающие части внешнего кожуха с
отверстиями для винтов на внутреннем кожухе.
3. Сдавите оба кожуха так, чтобы выступающие части
плотно встали в отверстия для винтов.
