Инструкция по эксплуатации Polycom HDX 9000—1080-720_Руководство администратора
Страница 65
Сети
Polycom, Inc.
2–31

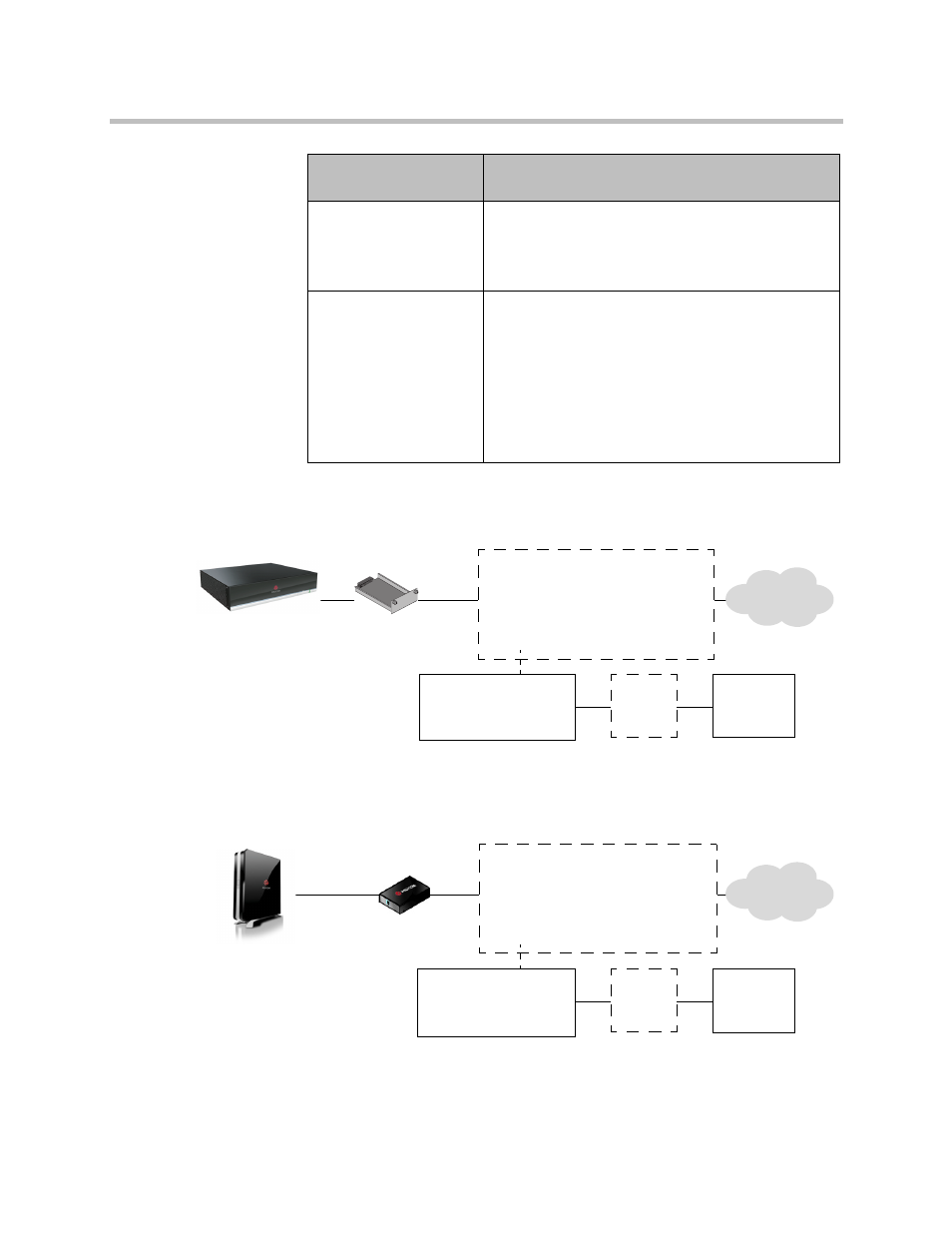

Ниже приведена общая схема подключения сетевых интерфейсных
модулей к системам Polycom серии HDX 9000.
Ниже приведена общая схема подключения сетевых интерфейсных
модулей к системам Polycom серии HDX 8000, Polycom серии HDX 7000 и
Polycom серии HDX 4000.
PRI
(за пределами
Северной Америки и
Японии)
•
Коаксиальный адаптер 75 Ом, если сеть
соединена коаксиальным кабелем 75 Ом.
•
Кросскабель, если он необходим для данной АТС.
•
Линия PRI.
Последовательный
V.35/RS-449/ RS-530
(с набором номера
RS-366)
•
Сетевое оборудование и кабели сторонних
производителей.
Обратитесь к поставщику сетевого оборудования,
чтобы приобрести соответствующие кабели для
оборудования, подключенного к этому интерфейсу.
При использовании только одного кабеля
подключите его к первому порту сетевого
интерфейсного модуля и к порту устройства
передачи данных с наименьшим номером.
Сетевой
интерфейсный модуль
Требования
Дополнительное устройство
Например:
Quad BRI — NT-1
PRI — CSU
V.35/RS-449/RS-530 —
криптографическое оборудование
Сетевой
интерфейсный
модуль
Внешний блок питания
(при использовании
PRI или NT-1)
ИБП
Источник
питания
Сеть
Polycom HDX
+
(UPS)
Дополнительное устройство
Например:
Quad BRI — NT-1
PRI — CSU
V.35/RS-449/RS-530 —
криптографическое оборудование
Сетевой
интерфейсный
модуль
Внешний блок питания
(при использовании
PRI или NT-1)
ИБП
Источник
питания
Сеть
Polycom HDX
(UPS)
