ПРОВОДНЫЕ СОЕДИНЕНИЯ

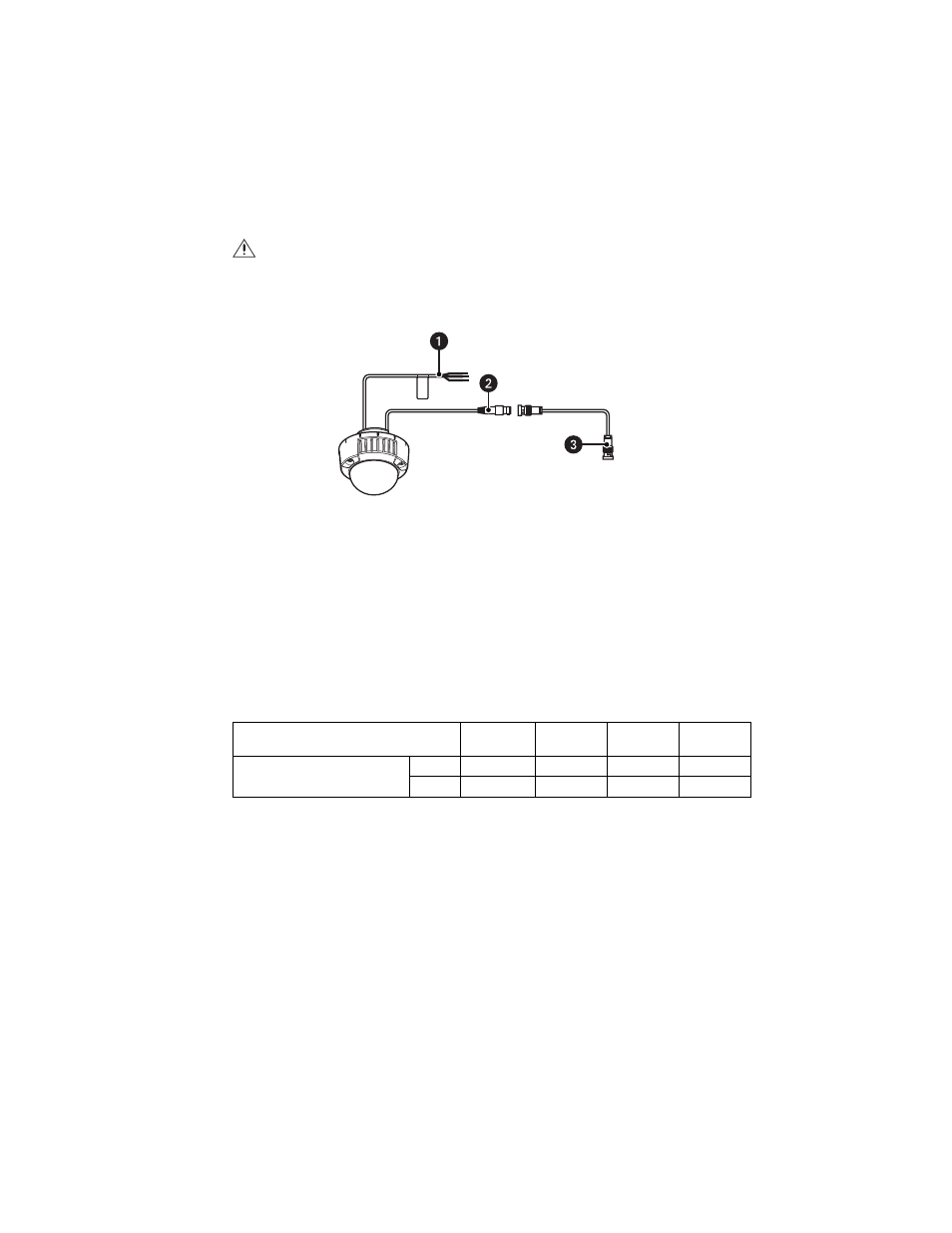

Рис. 45. Схема соединений
ПРИСОЕДИНЕНИЕ ВИДЕОВЫХОДА
Разъем видеовыхода соединяется с монитором или другим устройством системы посредством
коаксиального кабеля (не входит в комплект).
ПРЕДУПРЕЖДЕНИЯ:
•
Камеру следует подключать только к источнику питания класса 2 с напряжением
24 В переменного тока или 12 В постоянного тока.
•
Обязательно подсоедините заземлительный вывод с клеммой заземления (GND).
ᕡ
Шнур питания
ᕢ
Кабель выходного видеосигнала
ᕣ
Байонетный разъем соединения с видеовходом
Таблица B. Максимальная длина растягивающегося кабеля
Тип коаксиального кабеля
RG-59/U
(3C-2V)
RG-6/U
(5C-2V)
RG-11/U
(7C-2V)
RG-15/U
(10C-2V)
Рекомендуемая максимальная
длина кабеля
м
250
500
600
800
футы
825
1650
1980
2640
