ПОВЕРХНОСТНЫЙ МОНТАЖ
Камера может быть установлена на стену или потолок в местах, в которых уже выполнены отверстия
для кабелей или наружная проводка с кабельным каналом.
1. Ослабьте невыпадающие винты, крепящие монтажную опору к ее покрытию, с помощью отвертки
для безопасных винтов (входит в комплект).
2. Если камера устанавливается в месте кабелепроводом, используйте шестигранный ключ
(не входит в комплект) для снятия крышки с кабелепровода на монтажной опоре.
При установке камеры с применением кабелепровода внутренняя резьба на монтажной опоре
соответствует ANSI NPSM (параллельные резьбы труб) диаметром 0,75 дюйма
(см. Соединительный кабелепровод на стр. 50).
3. Установите монтажную опору на стену или потолок (см. рис. 8).
ПРИМЕЧАНИЕ: При монтаже следует использовать отверстия одинакового типа, A или B
(см. рис. 9 на стр. 27).

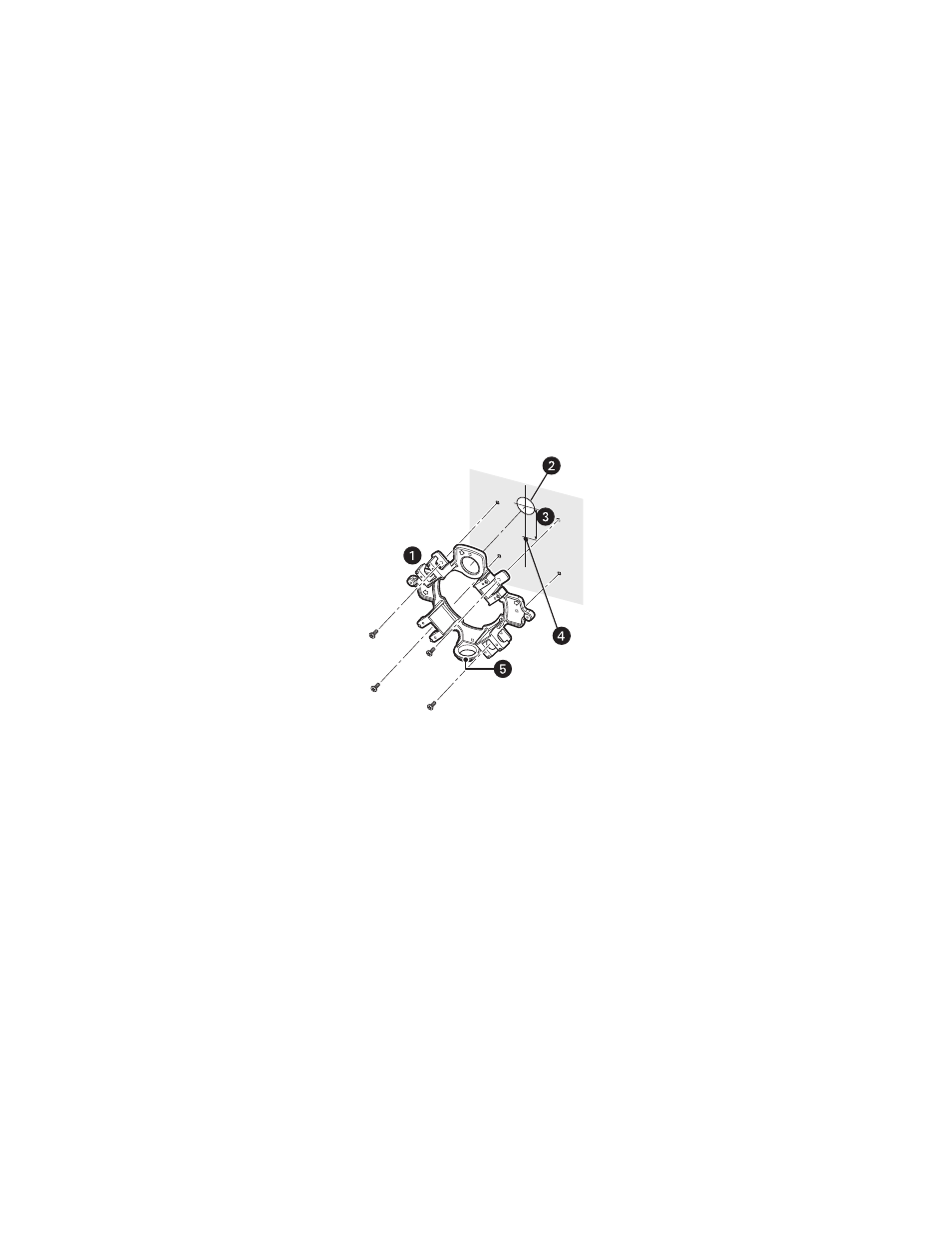

Рис. 8. Установка монтажной опоры
ᕡ
Монтажная опора
ᕢ
Отверстие ввода кабеля
ᕣ
51 мм (2 дюйма) между центром отверстием
ввода кабеля и центром монтажной основы
ᕤ
Центр монтажной основы
ᕥ
Отверстие кабельного канала
B
B
B A
A
A
