24
C3473M-C-RU (10/10)
ИСПОЛЬЗОВАНИЕ СДВОЕННОЙ КЛЕММНОЙ КОРОБКИ
1. Установите крепление камеры (входит в комплект) на клеммную коробку, установленную на стене
или потолке, с помощью четырех винтов с крестовым шлицем (Phillips) (входят в комплект).
Рекомендуемый момент затяжки составляет 0,78 Н м (0,58 фунт-силы фут). См. рис. 6.
ПРИМЕЧАНИЯ:
•
При настенном монтаже убедитесь в том, что отметка «TOP» на камере указывает вверх.
•
При установке на потолок передняя сторона камеры (отмеченная логотипом Pelco) должна
быть направлена по стрелке и в направлении отметки «FRONT» на креплении камеры.

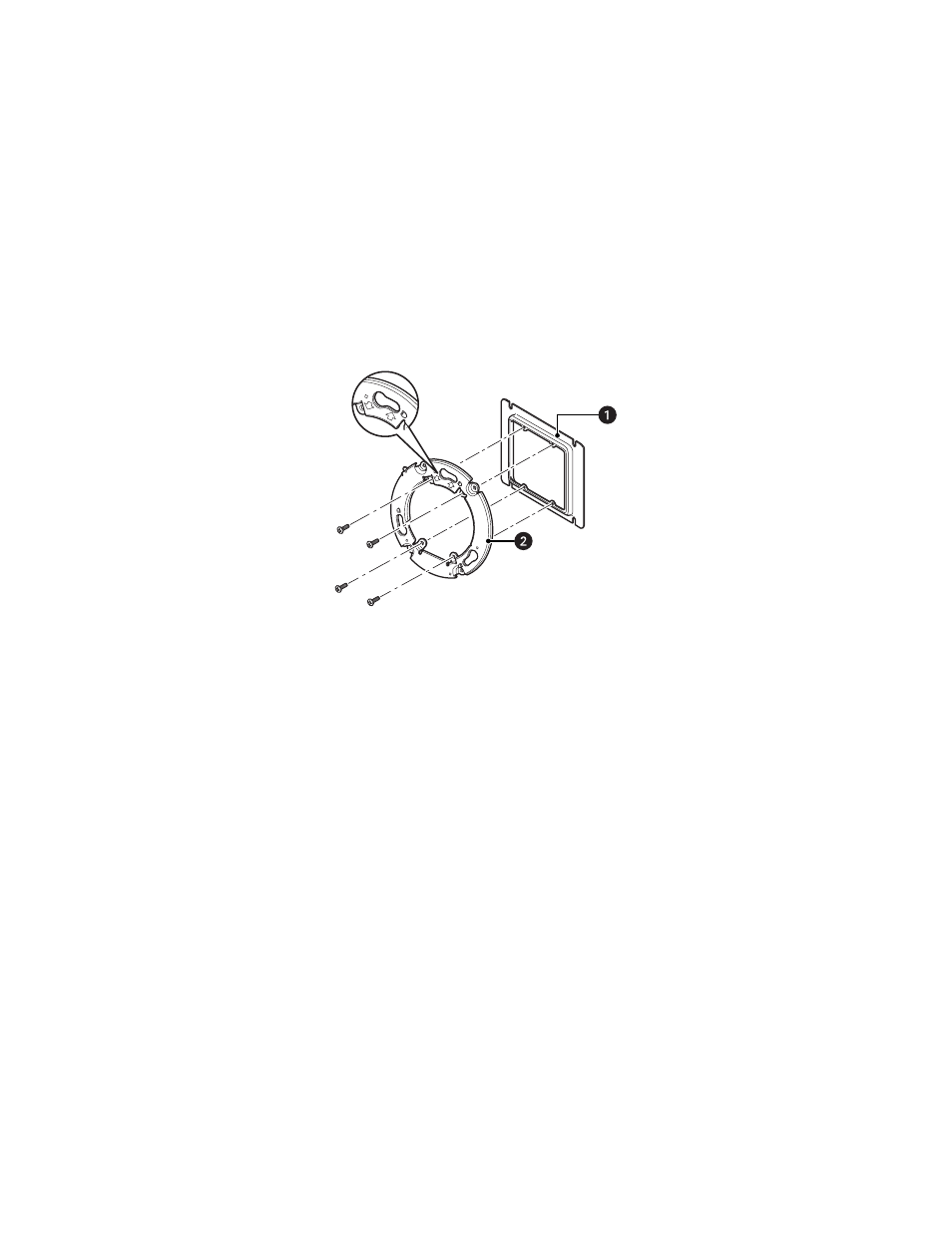

Рис. 6. Установка крепления камеры на сдвоенную клеммную коробку
2. Установите камеру (см. рис. 7 на стр. 25):
a.
Присоедините шнур питания и кабель видеовыхода (см. Соединения на стр. 49).
b.
Выровняйте отметку «OPEN» на камере по выступу на креплении камеры.
ᕡ
Сдвоенная клеммная коробка
ᕢ
Крепление камеры
FRONT
TOP
FRONT
TOP
