Удаление защитного транспортировочного винта – Инструкция по эксплуатации Pelco Camclosure 2_series_IS51_installation
Страница 40
40
C3473M-C-RU (10/10)
3. Выверните предохранительный транспортировочный винт (синего цвета), используя отвертку с
крестовым шлицем (Phillips).

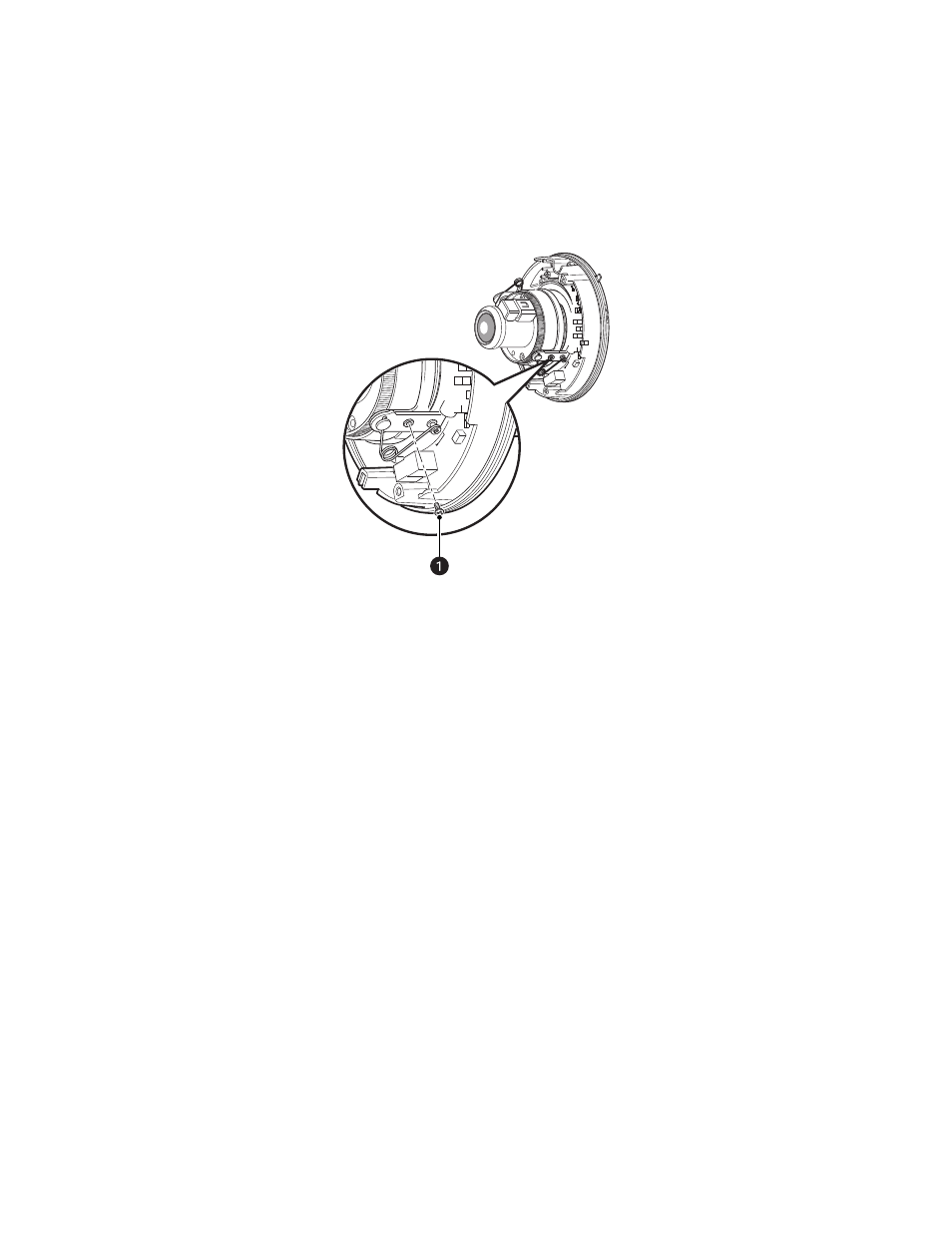

Рис. 31. Удаление защитного транспортировочного винта
4. Отрегулируйте угол камеры (см. рис. 32 на стр. 41):
a.
Для настройки подсоедините монитор (например, небольшой ЖК-дисплей (не входит в
комплект)) к разъему выходного сигнала и настройте угол камеры, глядя в монитор.
ПРИМЕЧАНИЕ: Видеовыход к байонетному разъему (BNC) не будет функционировать во
время подключения монитора к разъему выходного сигнала.
b.
Ослабьте винт фиксации панорамирования, поверните головку камеры в горизонтальное
положение для регулировки панорамирования, а затем затяните винт фиксации
панорамирования.
c.
Ослабьте два винта фиксации наклона, поверните головку камеры в вертикальное
положение для регулировки наклона, а затем затяните винты фиксации наклона.
ПРИМЕЧАНИЕ: Винты фиксации панорамирования и наклона должны быть надежно
затянуты. Рекомендуемый момент затяжки составляет 0,59 Н м (0,44 фунт-силы фут).
ᕡ
Транспортировочный защитный винт
(синего цвета)
