Страница 27
C3473M-C-RU (10/10)
27

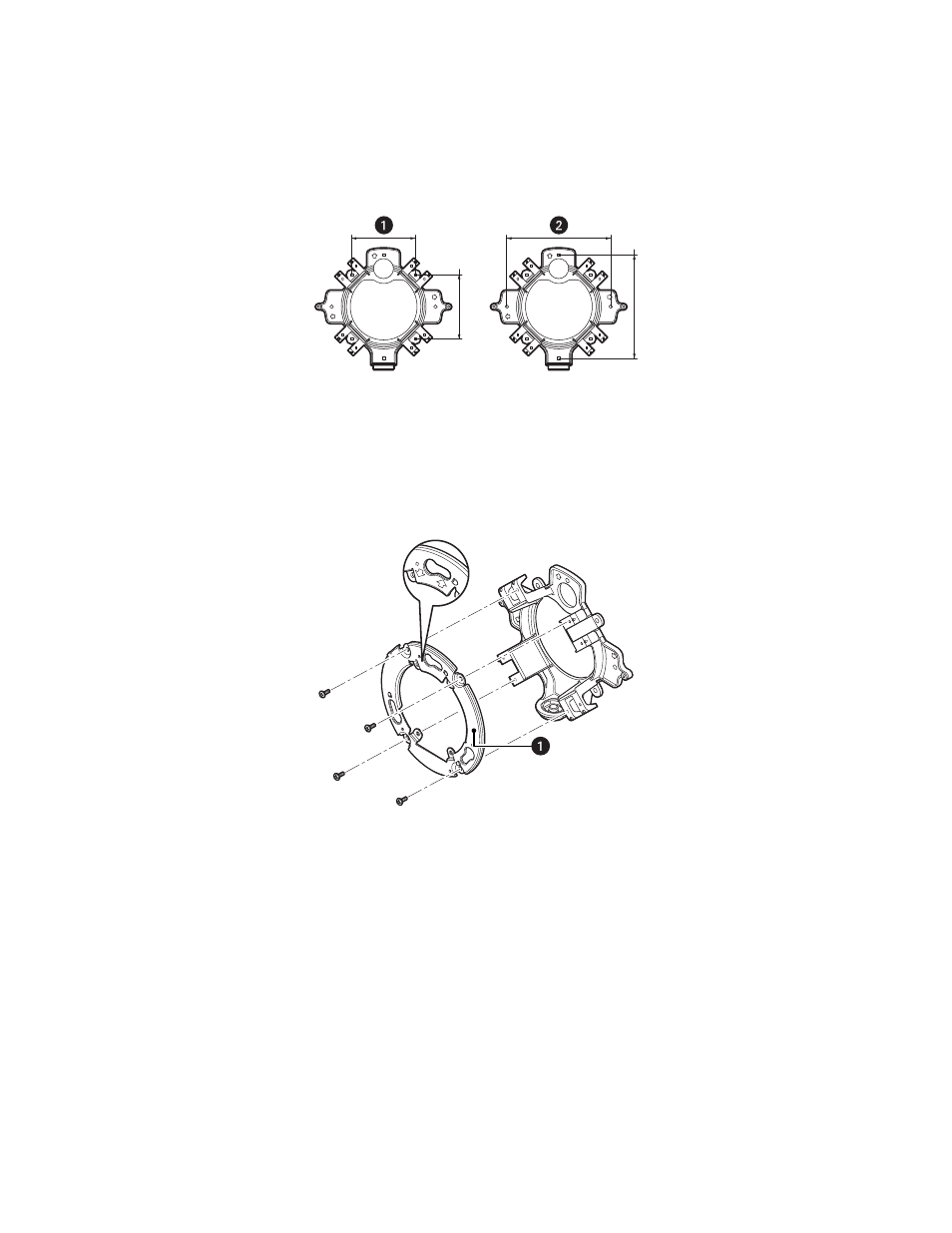

Рис. 9. Монтажные отверстия
4. Проведите кабели от стены или потолка через отверстие ввода кабеля в монтажной основе.
5. Установите крепление камеры на монтажную основу c помощью четырех винтов с крестовым
шлицем (Phillips) (входят в комплект). Рекомендуемый момент затяжки составляет 0,78 Н м
(0,58 фунт-силы фут).
Рис. 10. Установка крепления камеры на монтажную основу
ПРИМЕЧАНИЯ:
•
При настенном монтаже убедитесь в том, что отметка «TOP» на камере указывает вверх.
•
При установке на потолок передняя сторона камеры (отмеченная логотипом Pelco) должна
быть направлена по стрелке и в направлении отметки «FRONT» на креплении камеры.
•
Убедитесь в том, что любая из стрелок на монтажной основе выровнена по стрелке и
отметке «TOP» на креплении камеры.
ᕡ
Монтажные отверстия типа А
ᕢ
Монтажные отверстия типа В
ᕡ
Крепление камеры
FRONT
TOP
