6
C4694M-RU (10/11)
Обзор изделия
ЗАДНЯЯ ПАНЕЛЬ
Ознакомьтесь с конструкцией задней панели устройства ENC5416 прежде, чем подсоединять любую аппаратуру к изделию.

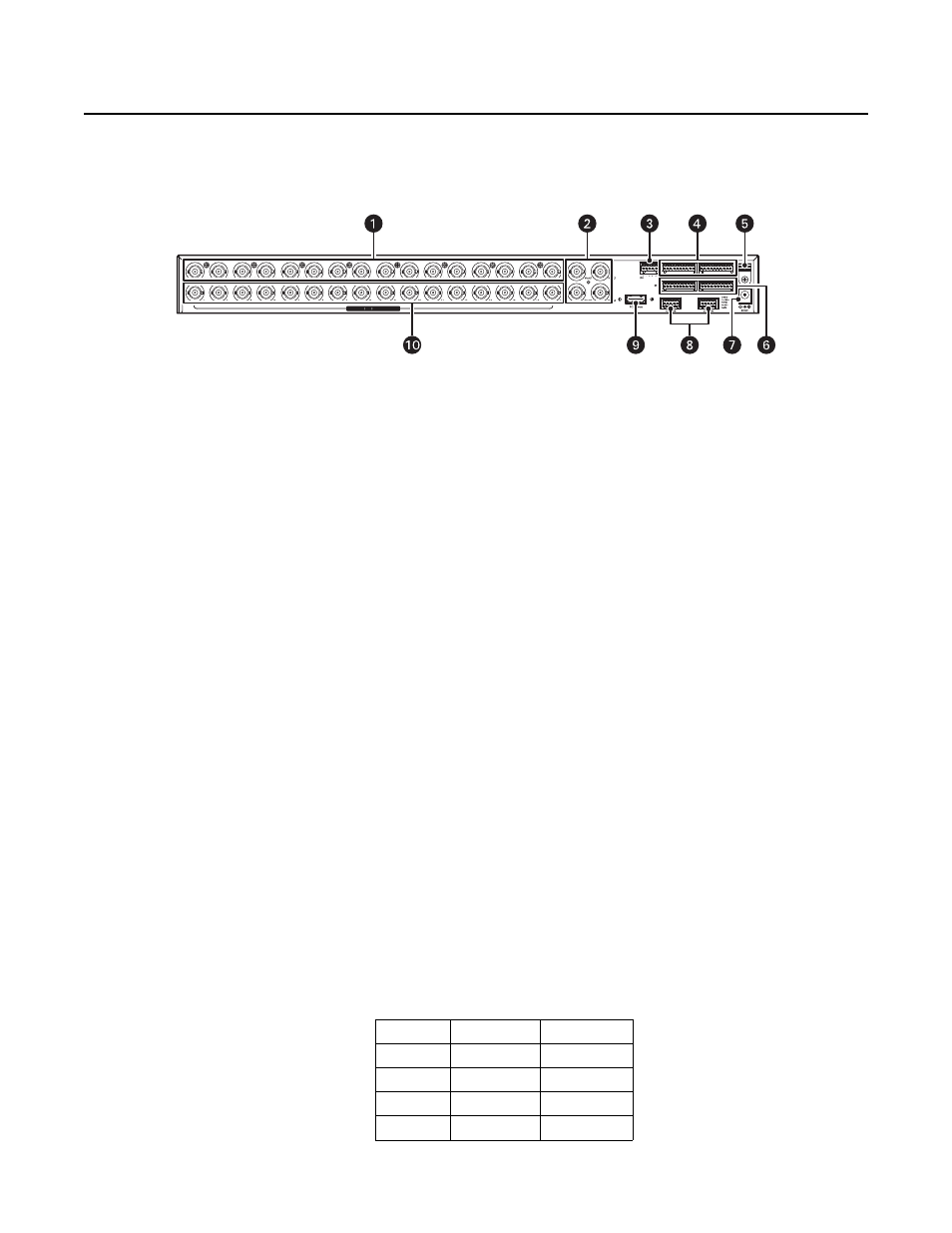

Рис. 1. Компоновка задней панели
В следующей таблице указаны порты COM для каждого кодера.
ᕡ
Разъемы для входов видео (каналы CH1 ... CH16, байонетные разъемы типа BNC): Соединение с телекамерами.
ᕢ
Разъем для внешнего вывода видео (Vout1 ... Vout2, тип BNC): Служит для соединения с такими внешними
устройствами, как видеомагнитофоны или мониторы с разъемом VIDEO IN. С помощью программы Digital Sentry
можно выбрать один из следующих вариантов показа видео:
• Выход Vout1 может использоваться для показа изображений, поступающих по входным каналам CH1 ... CH8 с
раскладкой экрана 1 x 1, 2 x 2 или 3 x 3.
• Выход Vout2 может использоваться для показа изображений, поступающих по входным каналам CH9 ... CH16 с
раскладкой экрана 1 x 1, 2 x 2 или 3 x 3.
ПРИМЕЧАНИЕ: Верхний выход Vout1 и нижний выход Vout1 (так же, как верхний выход Vout2 и нижний выход Vout2)
физически соединены друг с другом и рассматриваются как один и тот же разъем.
ᕣ
Выходной разъем сигнализации (D/O): Служит для подключения устройств, таких как зуммер или сигнальная
лампа.
ᕤ
Входные разъемы для аудиосигнала: Служат для подключения монофонического микрофона.
ᕥ
Зажим кабеля адаптера на 12 В постоянного тока, 6А: Служит для закрепления кабеля адаптера.
ᕦ
Входные разъемы для датчиков (D/I): Служат для подключения таких устройств, как инфракрасный (ИК) или
магнитный датчик (извещатель).
ᕧ
Входной разъем на 12 В постоянного тока: Служит для подключения адаптера (блока питания) на 12 В постоянного
тока, 6 А (прилагается).
ПРИМЕЧАНИЕ: Для обеспечения исправной работы используйте только адаптер на 12 В постоянного тока, 6 А; в
противном случае устройство может не включиться или не будет исправно работать.
ᕨ
RS-485/RS-422: Служит для подключения устройства, такого как телекамера с функциями панорамирования, наклона
и трансфокации (РТZ).
ᕩ
Разъем PCIe: Служит для подключения хост-карты.
ᕫᕾ
Разъемы для сквозных выходов видеосигнала (каналы CH1 ... CH16, байонетные разъемы типа BNC):
Соединение с такими внешними устройствами, как видеомагнитофоны или мониторы с разъемом VIDEO IN. Каждый
разъем сквозного выхода видеосигнала соответствует входному разъему для видеосигнала с тем же номером.
Кодер
Левый
Правый
Кодер 1
COM3
COM4
Кодер 2
COM5
COM6
Кодер 3
COM7
COM8
Кодер 4
COM9
COM10
