ПОДСОЕДИНЕНИЕ К СЕТЕВОМУ ВИДЕОЗАПИСЫВАЮЩЕМУ
УСТРОЙСТВУ DSSRV
Кабель PCIe, входящий в комплект поставки каждого устройства ENC5416, снабжен сдвоенным разъемом на одном конце и
двумя разъемами на другом конце. Каждый кабель PCIe может использоваться для подключения двух устройств ENC5416.
Порядок настройки новой или существующей системы после подсоединения этих устройств описан в пункте Конфигурация
на стр. 18.
Для соединения с 2 портами:
1. Если видеозаписывающее устройство DSSRV было включено, выключите его перед выполнением следующих операций:
a.
В системе Microsoft
®
Windows
®
выберите Start (Пуск), a затем выберите Shut Down (Выключить). Это обеспечит
упорядоченное выключение операционной системы.
b.
Убедитесь в том, что устройство полностью выключено.
ПРИМЕЧАНИЕ: Кодеры ENC5416 могут оставаться включенными во время этого процесса.
2. Подсоедините сдвоенный разъем на одном конце кабеля PCIe (прилагается) к первичной карте захвата видео в
устройстве DSSRV (см. рис. 15).
3. Подсоедините другой конец кабеля PCIe к одному или двум кодерам ENC5416
ПРИМЕЧАНИЕ: См. рис. 15, где показано надлежащее соединение. Убедитесь в том, что шнуры, соединяющие
сдвоенный разъем с каждым индивидуальным разъемом, не перепутаны.
•
Первичная карта захвата видеоизображений: Верхний порт разъема PCIe на первичной карте захвата видео
предназначен для платы 1 (порты COM 3 и 4). Нижний порт разъема PCIe предназначен для платы 2
(порты COM 5 и 6).

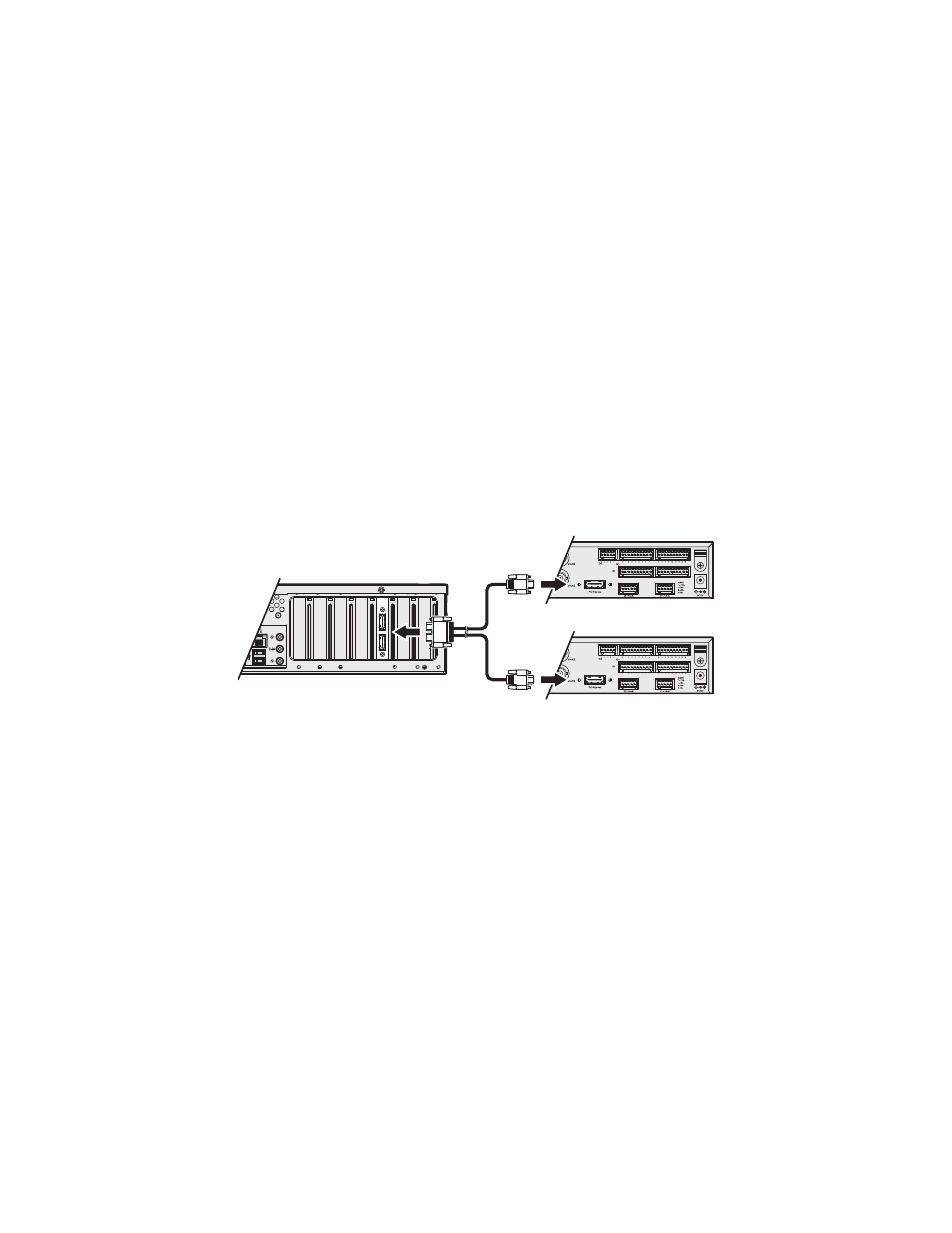

Рис. 15. Соединение устройств DSSRV и ENC5416
4. После завершения подключений нажмите кнопку питания на передней панели устройства DSSRV, чтобы включить его.
Для соединения с 4 портами:
1. Если видеозаписывающее устройство DSSRV было включено, выключите его перед выполнением следующих операций:
a.
В системе Windows выберите Start (Пуск), и затем выберите Shut Down (Выключить). Это обеспечит
упорядоченное выключение операционной системы.
b.
Убедитесь в том, что устройство полностью выключено.
ПРИМЕЧАНИЕ: Кодеры ENC5416 могут оставаться включенными во время этого процесса.
2. Подсоедините сдвоенный разъем на одном конце первого кабеля PCIe (прилагается) к первичной карте захвата видео
в устройстве DSSRV.
3. Подсоедините сдвоенный разъем на одном конце второго кабеля PCIe (прилагается) к вторичной карте захвата видео
в устройстве DSSRV.
DSSRV
ENC5416
ENC5416
