12
C4694M-RU (10/11)
Монтаж в стойке
Устройство ENC5416 устанавливается в стандартной аппаратной стойке шириной 48 см (19"). Устройство ENC5416
занимает один юнит стойки по высоте (1 RU = 4,45 см, или 1,75"). Крепежные изделия, требуемые для закрепления
устройства ENC5416 в стойке, входят в комплект поставки устройства.
Стойка должна отвечать следующим требованиям:
•
Стандарт на стойку: Стойка шириной 48 см (19") по стандарту EIA-310-D (требуется задняя колонна)
•
Глубина колонны стойки: 50,8 ... 76,2 см (20 ... 30")
•
Крепежные отверстия в колонне: резьбовые отверстия 10-32 UNF-2B или квадратные отверстия в передней и
задней колоннах
•
Сборные двери (по отдельному заказу): Передняя дверца должна отставать от устройства как минимум на 5,1 см
(2"); это расстояние измеряется между передней оправой устройства ENC5416 и внутренней поверхностью дверцы.
Задние дверцы могут использоваться только в стойках глубиной более 66 см (26").
Установка устройства ENC5416 в стойке производится в следующем порядке:
1. Удалите три винта с потайной головкой и крестообразным шлицем с каждой стороны устройства. Отложите винты в
сторону.
2. Совместите три отверстия под винты в монтажных кронштейнах с резьбовыми отверстиями в левой и правой стороне
шасси (см. рис. 9).
3. Используя шесть винтов с потайной головкой и крестообразным шлицем, прикрепите монтажные кронштейны к каждой
стороне шасси.
4. Вставьте и затяните винты с потайной головкой и крестообразным шлицем, которые вы удалили ранее.

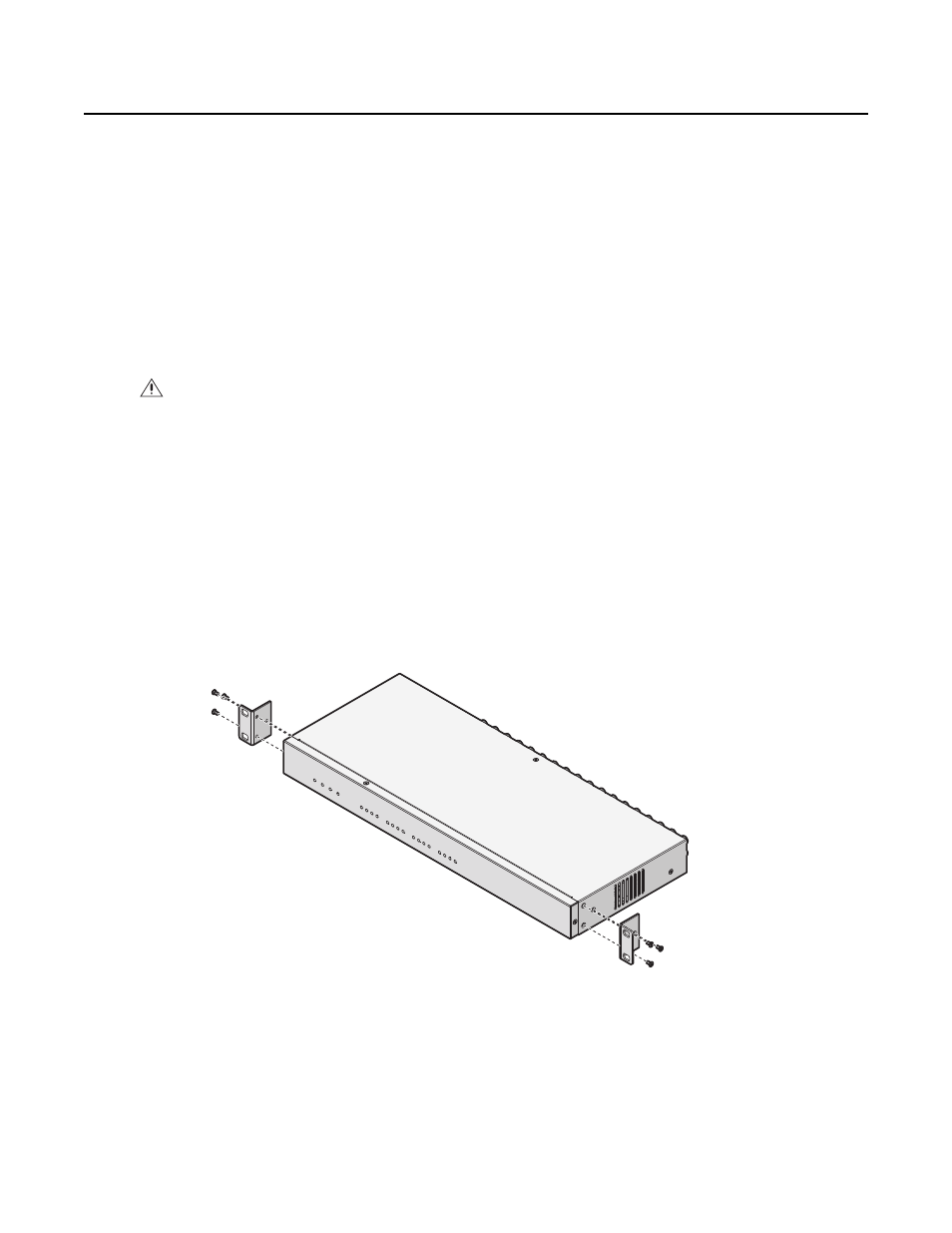

Рис. 9. Прикрепление монтажных кронштейнов к устройству
5. Совместите два отверстия в монтажных кронштейнах с каждой стороны с резьбовыми отверстиями в стойке.
6. Вставьте и затяните винты с цилиндрической головкой и крестообразным шлицем (не прилагаются), для закрепления
устройства в стойке.
ПРЕДУПРЕЖДЕНИЯ:
•
Выставьте устройство ENC5416 горизонтально.
•
Прорези и отверстия в шкафу обеспечивают вентиляцию и предотвращают перегрев изделия. Не закрывайте эти
отверстия.
