Инструкция по эксплуатации Pelco ENC5416
Страница 19
C4694M-RU (10/11)
19
6. Щелкните на кнопке Next (Далее). Появляется диалоговое окно Serial Port Settings (Настройка последовательного
порта) (см. рис. 17). Это даст возможность использовать камеры с функциями РТZ (панорамирования, наклона и
трансфокации). Предусмотрены два порта связи СОМ для каждого кодера.
•
Верхний порт первичной карты: COM3, COM4
•
Нижний порт первичной карты: COM5, COM6
•
Верхний порт вторичной карты: COM7, COM8
•
Нижний порт вторичной карты: COM9, COM10

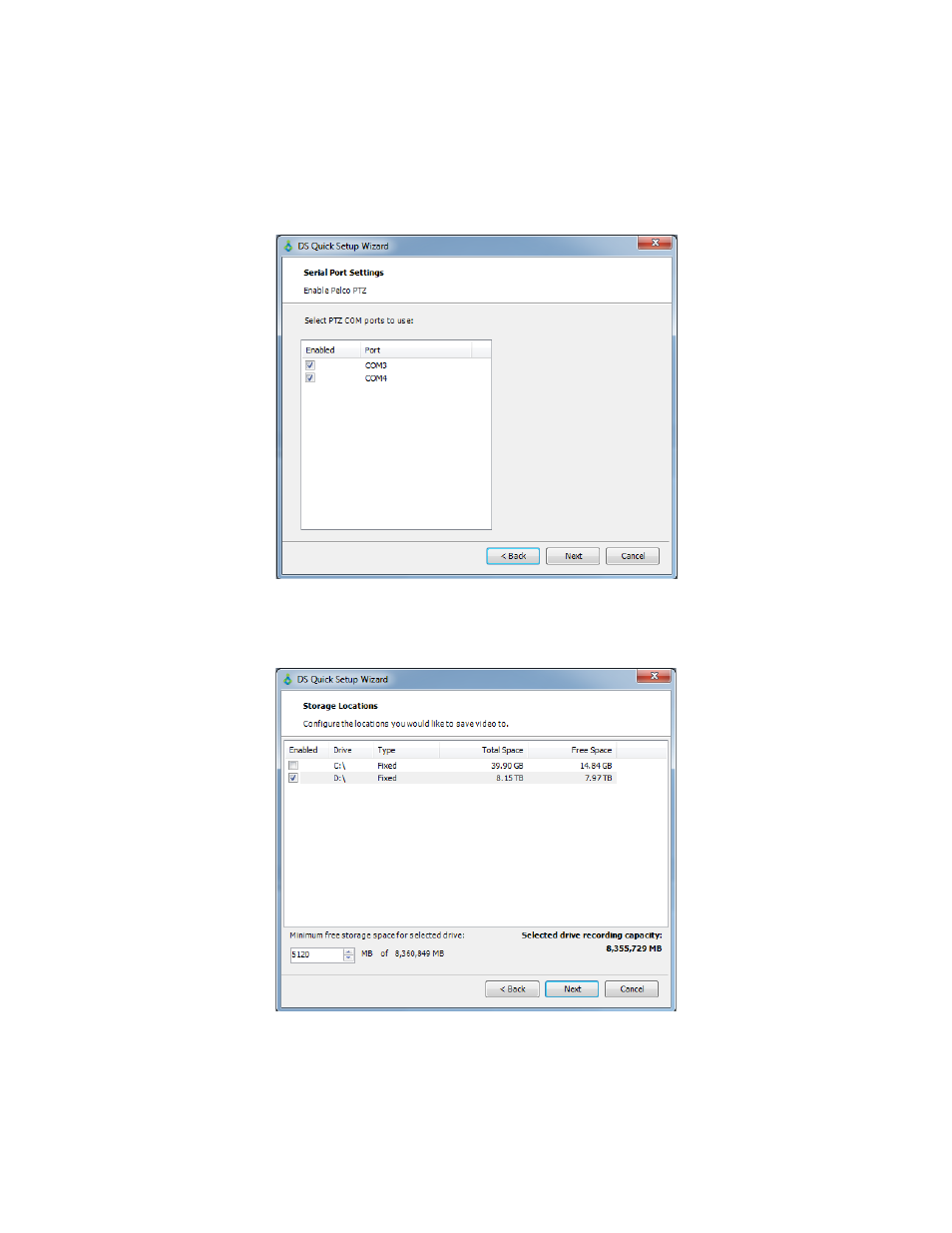

Рис. 17. Диалоговое окно Serial Port Settings (Настройка последовательного порта)
7. Щелкните на кнопке Next (Далее). Появляется диалоговое окно Storage Locations (Места хранения).
Рис. 18. Диалоговое окно Storage Locations (Места хранения)
8. Поставьте требуемые флажки для накопителя, на котором будут сохраняться видеофайлы, и затем нажмите кнопку
Next (Далее).
9. Продолжайте оставшуюся часть настройки.
