Приложение В Консольный кабель
Консольный порт DB-9 предназначен для прямого управления коммутатором через
последовательный порт компьютера.

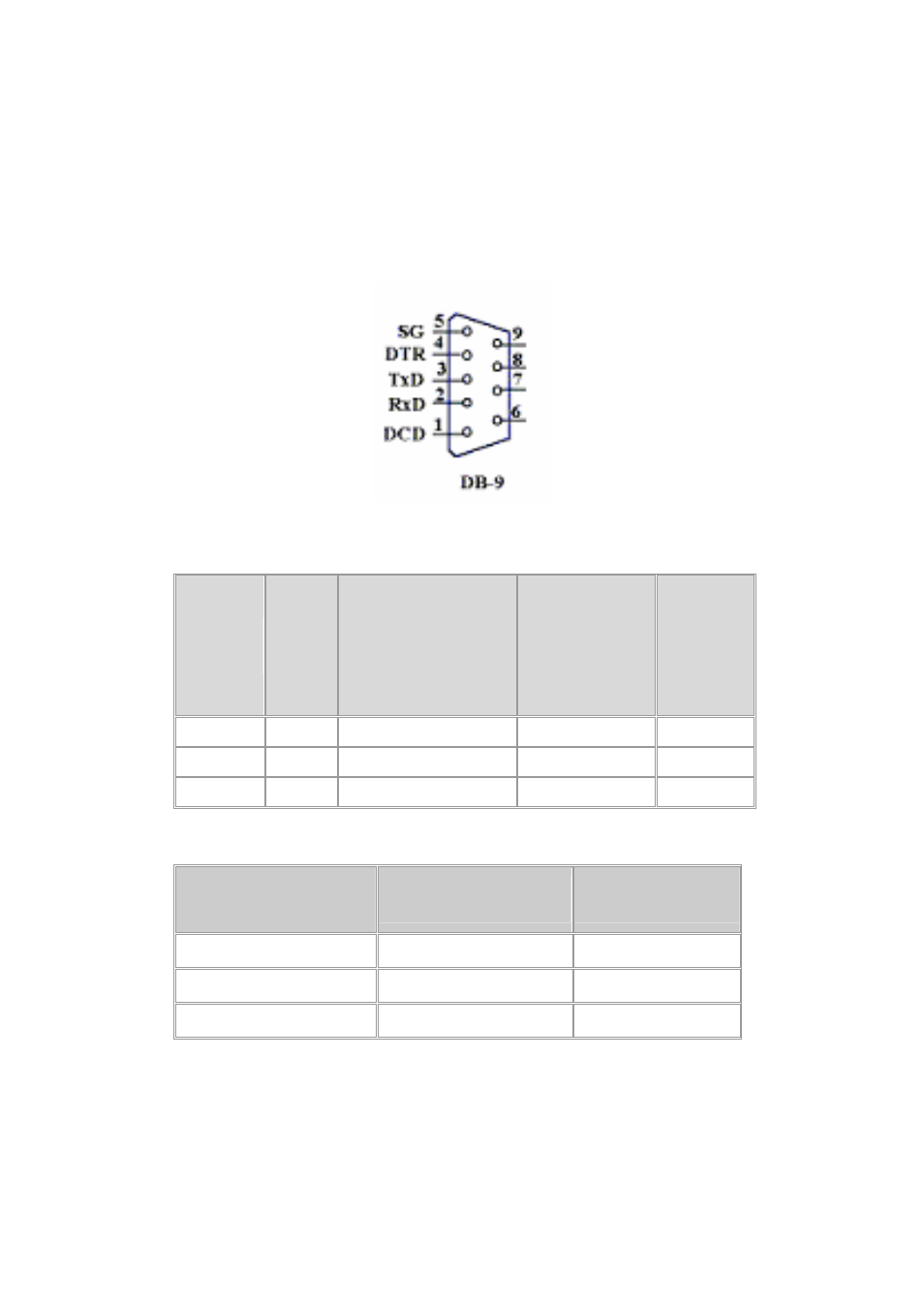

DB-9 Консольный кабель
DB-9 Назначение сигналов
EIA
сигналы
CCITT
сигнал
ы
Описание
Номера выхода
DB9
коммутатора
DTE Pin #
Номера
выхода
DB9
компьюте
ра
BB 104 RxD (Received Data) 2 2
BA 103 TxD (Transmitted Data) 3 3
AB 102 SGND (Signal Ground) 5 5
Передача информации по консольному порту
Порт консоли
коммутатора
Сигналы CCITT Порт компьютера
2 RXD <---------RXD ------------ 3 TxD
3 TXD -----------TXD ----------> 2 RxD
5 SGND -----------SGND ---------- 5 SGND
