4.10.2

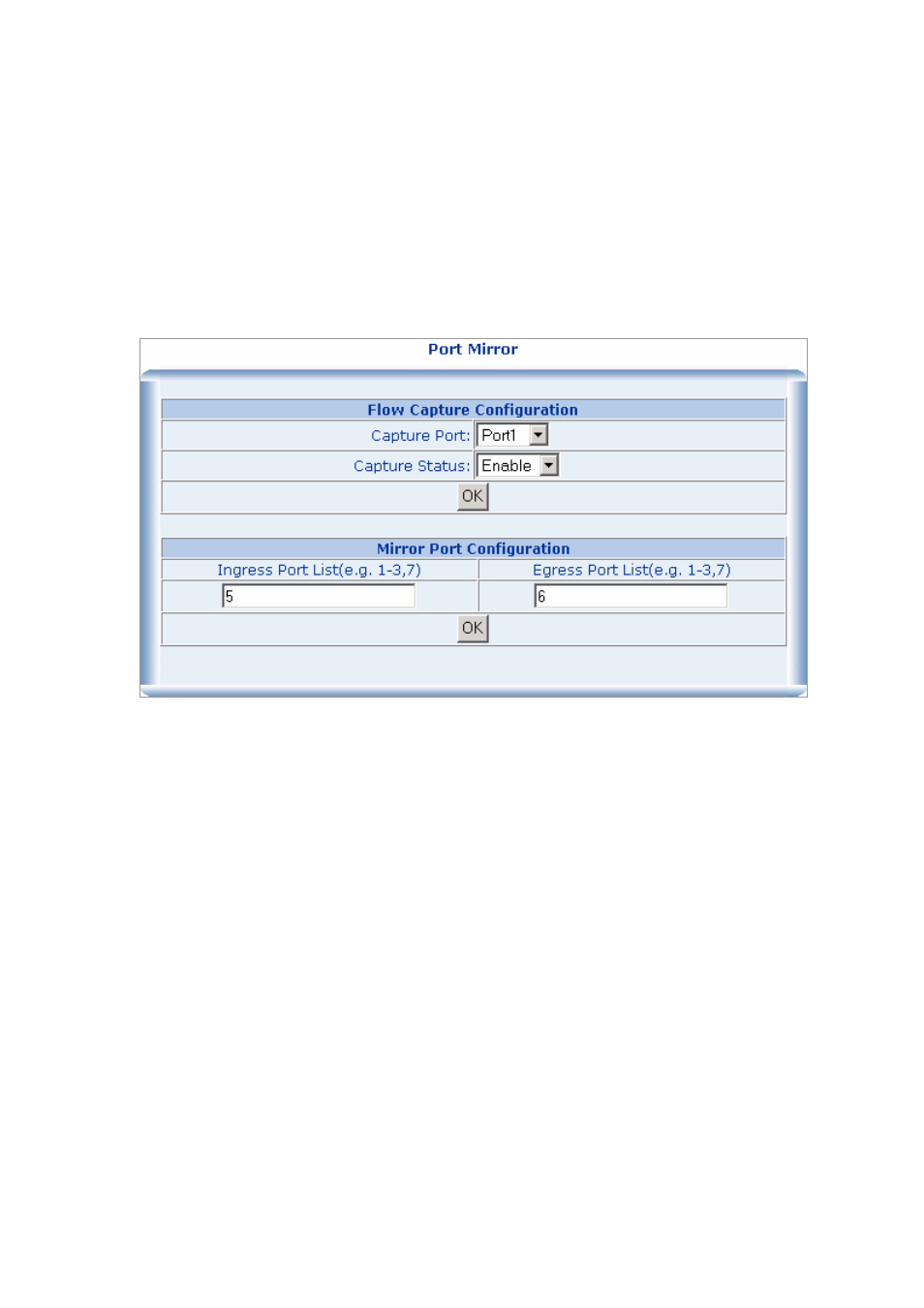

Зеркалирование
Зеркалирование это метод мониторинга трафика одного или нескольких портов. Функция состоит в
дублировании трафика одного из портов на другой порт, к которому может быть подключен
специальный анализатор трафика.
Capture Port (
порт назначения): Порт в который передается дублированный трафик и к которому
подключен анализатор.
Ingress Port:
Порт, с которого передается входящий трафик на порт мониторинга.
Egress Port:
Порт, с которого передается исходящий трафик на порт мониторинга.
4.11
Управление широковещательным штормом
Функция позволяет контролировать широковещательный, многоадресный и ошибочный трафик
сети на каждом порту.
Для включения функции нажмите Storm Control.
1.
Выберите необходимые порты Port List, для этих портов назначте необходимый тип
управления и контроля паразитного трафика Restricting Type и назначте максимальный
трафик таких пакетов на порту Flow field
2.
Нажмите “OK”.
