2.1.3

Индикация

Индикатор

Цвет

Функции

Питание

Зеленый

Горит когда коммутатор включен.

Система

Зеленый

Горит, когда система управления работает.

LNK/ACT

Оранжевый

Мигает когда коммутатор передает или принимает данные.

FDX/COL

Зеленый

Горит, если порт работает в полнодуплексном режиме.

100

Зеленый

Горит, когда порт работает на скорости 100Mbps.

2.1.4

Задняя панель

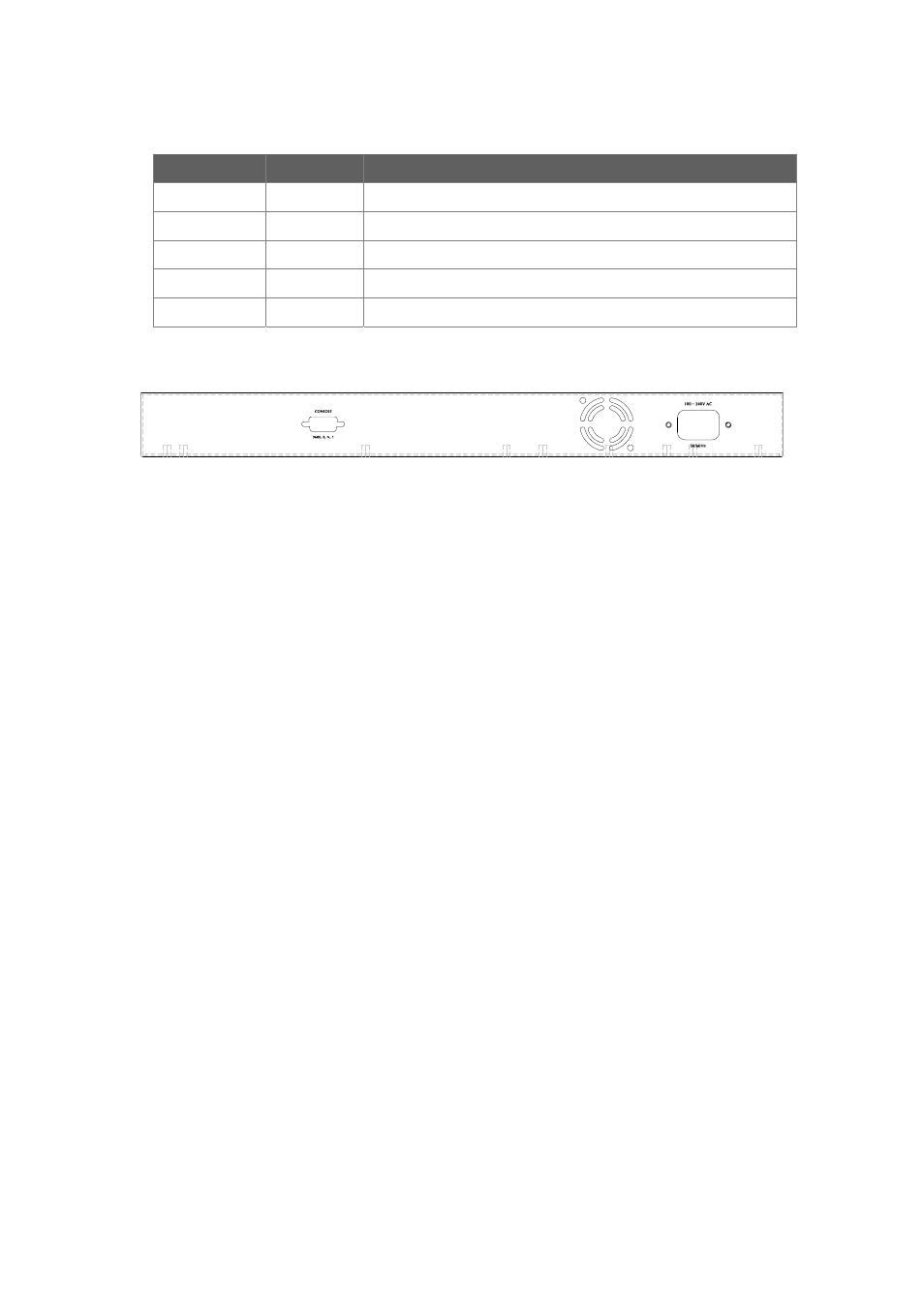

Рис. 2-2 Задняя панель WGSW-5240.

Памятка по электропитанию:

Коммутатор является энергозависимым устройством, это означает, что для работы он должен

быть постоянно подсоединен к линии электропитания. Для исключения проблем с постоянной

подачей питания используйте дополнительные энергонезависимые источники питания UPS

(Uninterrupted Power Supply)

для подачи питания на коммутатор

2.2

Установка коммутатора

2.2.1

Настольная установка

Перед включением в работу коммутатора установите необходимые кабельные соединения

локальной сети:

100Base-TX

Все 100Base-TX порты снабжены функцией автоопределения скорости. Они автоматически

установят необходимую скорость работы сети 100Base-TX или 10Base-T. Так же порт

автоматически настроится на работу в полно- или полудуплексном режиме в зависимости от

структуры сети.

Кабель

Каждый порт 10/100/1000Base-T содержит разъем RJ-45 для подключения витой пары (UTP).

Гигабитные порты в соответствии со стандартом IEEE802.3ab требуют 4-х парный кабель

категории 5/5e; 100Mbps порты в соответствии со стандартом IEEE 802.3u требуют

правильно разведенный кабель категории 5 и выше. Для подключения 10Base-T сети можно
