Planet Technology WGSW5240 - Инструкция (Страница 12)

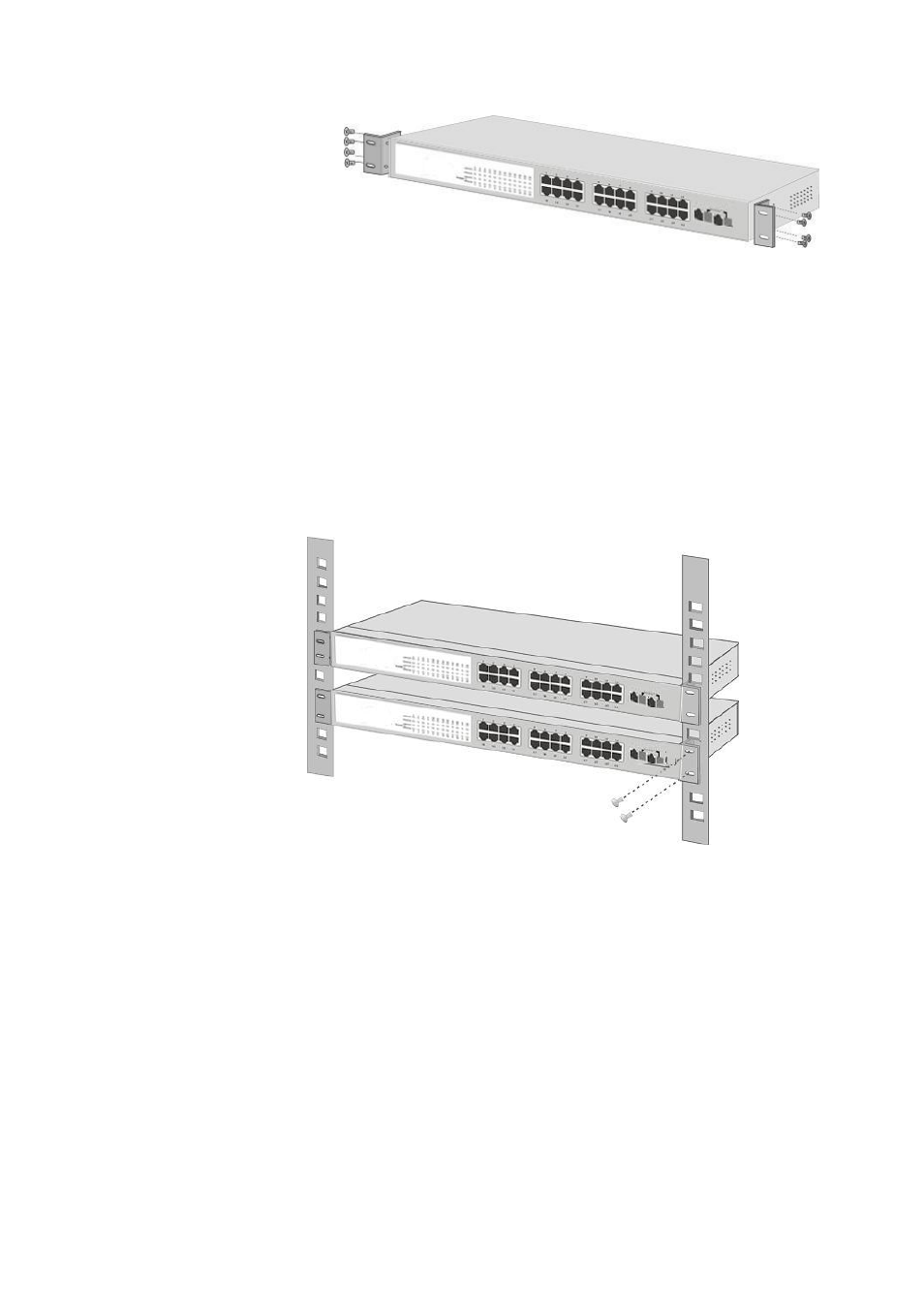

Рис. 2-3 Подключение уголков для монтажа
Внимание:
Необходимо использовать только винты из комплекта поставки для избежания повреждений
коммутатора и корректной работы сети.
3. Шаг3: Плотно заверните винты крепления.
4. Шаг4: Аналогично соедините уголок крепления с другой стороны.
5. Шаг5: После того, как уголки соединены с коммутатором, установите коммутатор в стойку, как
показано на рисунке и зафиксируйте его с помощью винтов из комплекта стойки или шкафа.
Рис. 2-4 Mounting the Switch in a Rack
Шаг6: Далее необходимо подключить коммутатор к сети и к сетевым устройствам, как указано в разделе
2.2.1.
