Инструкция по эксплуатации Planet Technology WGSW5240
Страница 37
Advertising
Bridge ID = 15
Port 3
Port 1
Port 2
A
Bridge ID = 20
Port 1
Port 2
Port 3
C
Bridge ID = 30
Port 1
Port 2
Port 3
B
LAN 1
LAN 2
LAN 3
Portcast = 19
Portcast = 19
Portcast = 19
Portcast = 4
Portcast = 4
Portcast = 19
Portcast = 4
Portcast = 4
Перед установкой STP
Работа после установки STP.
Root Bridge
Port 3
Port 1
Port 2
A
Designated Bridge
Port 1
Port 2
Port 3
C
Port 1
Port 2
Port 3
B
LAN 1
LAN 2
LAN 3
Designated Port
Root Port
Root Port
Designated Port
Blocked

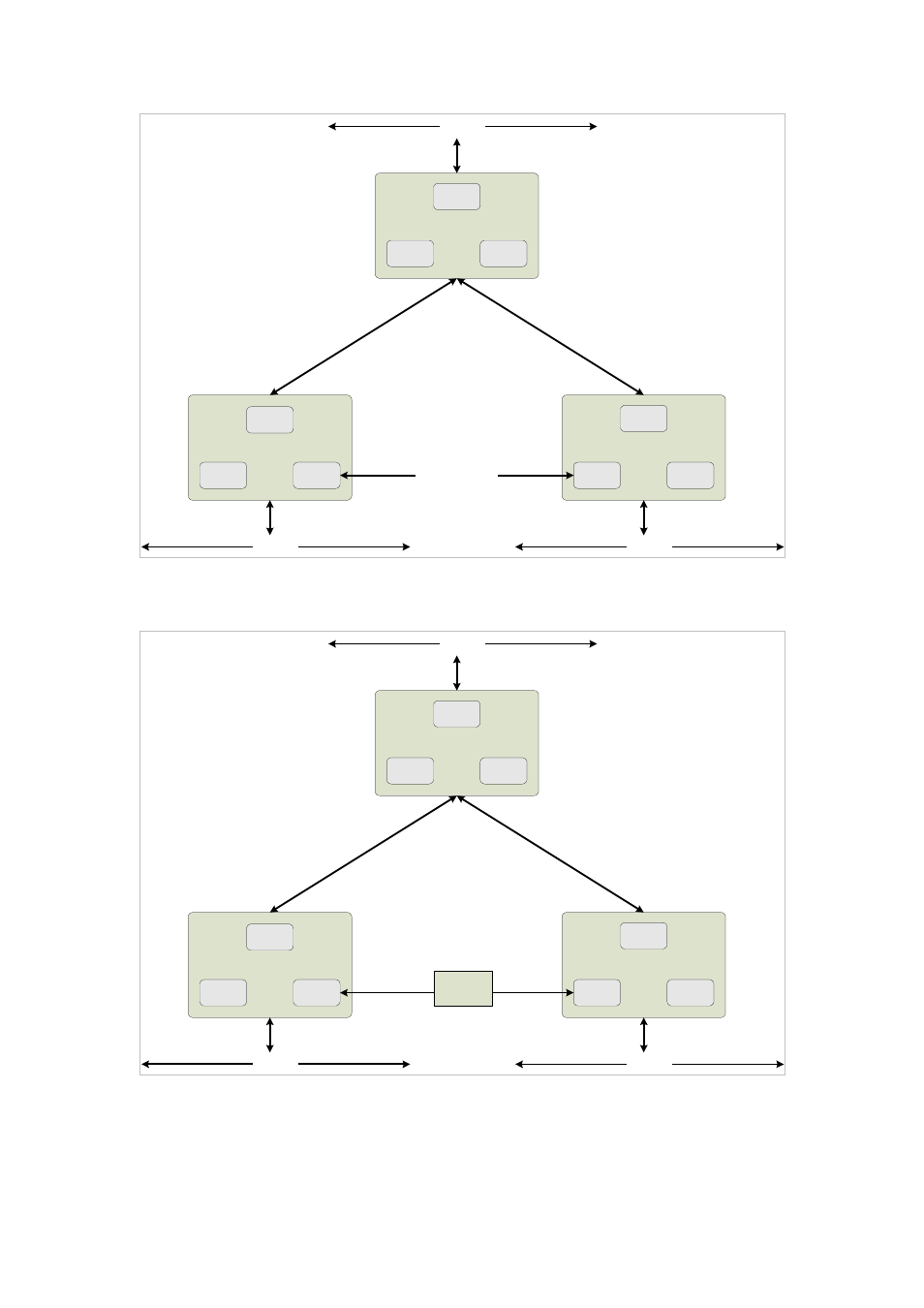

Работа STP
