УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
81

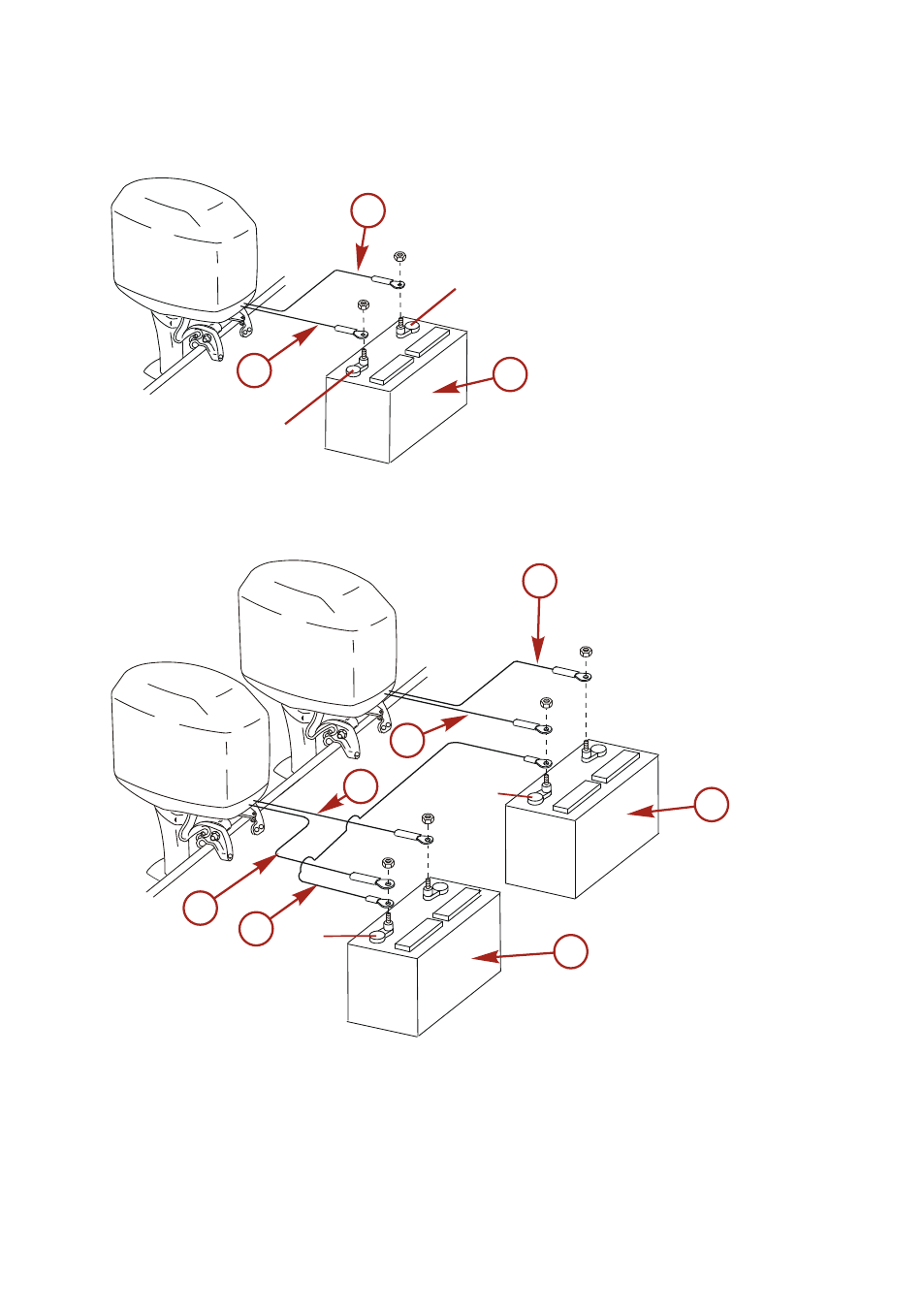

ПОДСОЕДИНЕНИЕ КАБЕЛЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
Одиночный подвесной двигатель
a -
Кабельный рукав красного цвета
- положительный (+)
b -
Кабельный рукав черного цвета -
отрицательный (–)
c -
Аккумуляторная батарея старте‐
ра
Сдвоенный подвесной двигатель
Соедините отрицательные клеммы (-) на стартерных аккумуляторных батареях с помощью общего
заземляющего кабеля (тот же диаметр, что и у кабелей аккумуляторной батареи двигателя).
a -
Кабельный рукав красного цвета - положительный (+)
b -
Кабельный рукав черного цвета - отрицательный (–)
c -
Заземляющий кабель
d -
Аккумуляторная батарея стартера
(+)
(+)
(-)
(-)
b
a
c
15496
(-)
(-)
a
a
b
b
c
d
d
15497
