УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
74

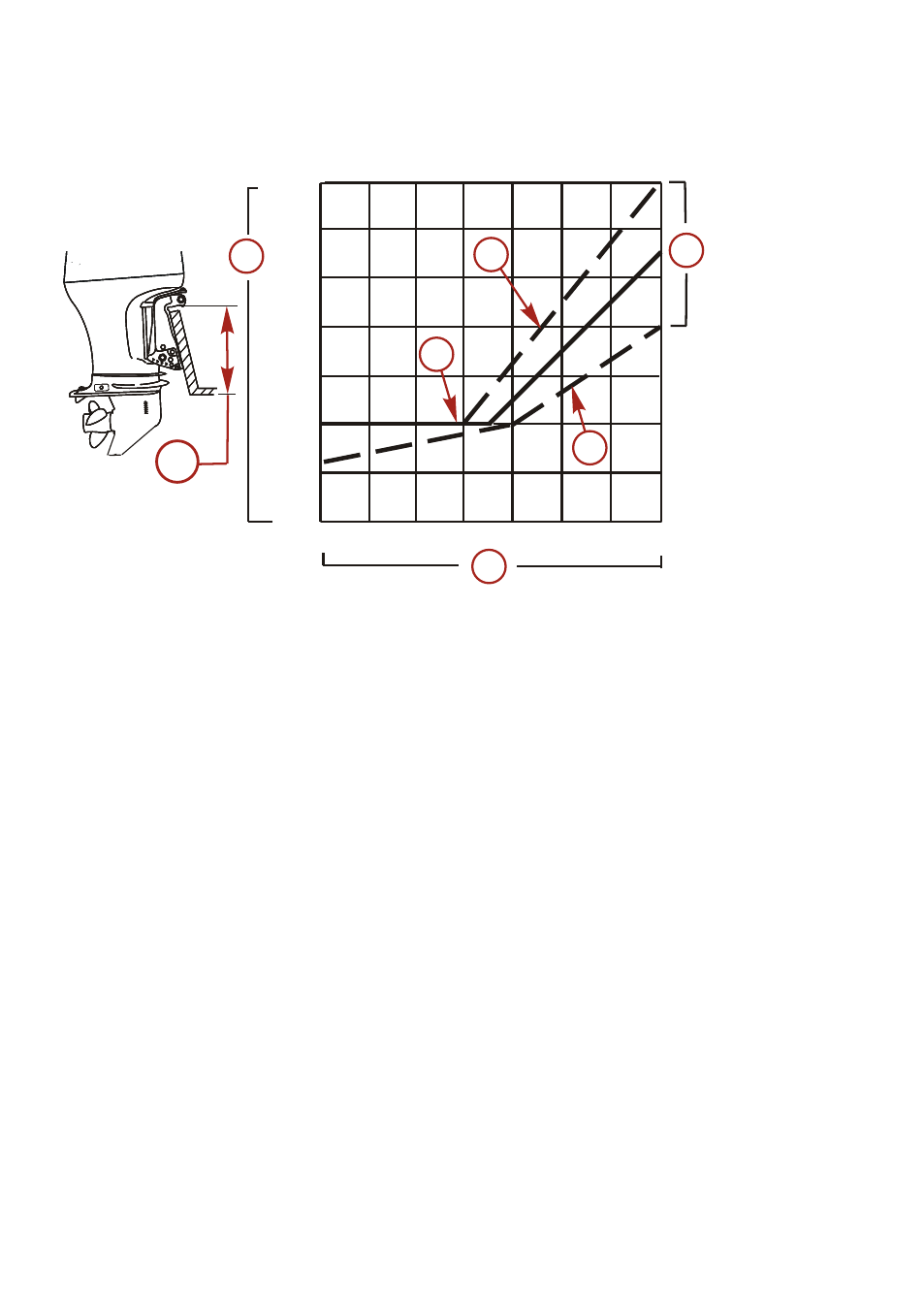

Определение рекомендуемой монтажной высоты подвесного
двигателя
a - Для определения монтажной высоты подвесного двигателя рекомендуется использовать
сплошную линию.
b - Пунктирные линии обозначают пределы известных подходящих значений монтажной высоты
подвесного двигателя.
c - Эта линия может быть предпочтительна для определения значения монтажной высоты под‐
весного двигателя, если максимальная скорость является единственным требованием.
d - Эта линия может быть предпочтительна для определения значения монтажной высоты под‐
весного двигателя при установке сдвоенного подвесного двигателя.
e - Монтажная высота подвесного двигателя (высота монтажных кронштейнов подвесного двига‐
теля над днищем транца катера). При высоте более 56,0 см (22 дюймов)обычно используется
гребной винт, предназначенный для всплытия.
f - Ожидаемая максимальная скорость катера (миль/час).
Сверление монтажных отверстий для подвесного двигателя
ВАЖНАЯ ИНФОРМАЦИЯ: Перед сверлением любых монтажных отверстий внимательно прочтите
раздел Определение рекомендуемой высоты установки подвесного двигателя , после чего установите
подвесной двигатель на ближайшую рекомендованную высоту установки.
(20 in.)
(21 in.)
(22 in.)
(23 in.)
(24 in.)
(25 in.)
(19 in.)
10 20 30 40 50 60 70 80
63.5 cm
60.9 cm
58.4 cm
56.0 cm
53.3 cm
50.8 cm
48.2 cm
f
e
b c
d
a
e
24305
