УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
93

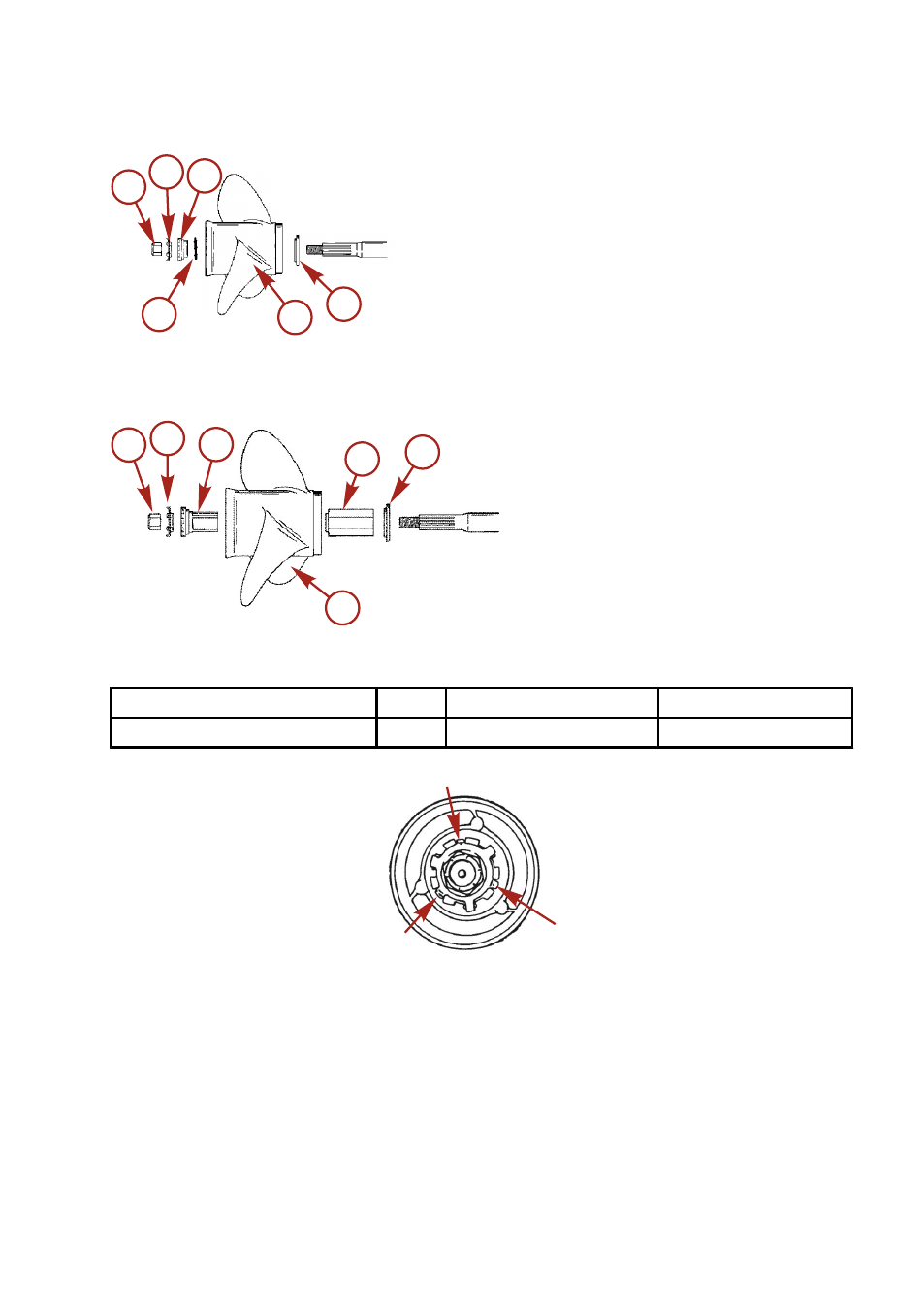

1.
Приводные гребные винты со втулками Flo-Torq I — установите переднюю упорную втулку,
гребной винт, упорную втулку, замок гайки гребного винта и гайку винта на вал.
a -
Гайка гребного винта
b -
Замок гайки гребного винта
c -
Задняя упорная втулка
d -
Упорная втулка
e -
Гребной винт
f -
Передняя упорная втулка
2.
Приводные гребные винты со втулками Flo-Torq I — установите переднюю упорную втулку,
сменную приводную муфту, гребной винт, упорную втулку, замок гайки гребного винта и гайку
винта на вал.
a -
Гайка гребного винта
b -
Замок гайки гребного винта
c -
Задняя упорная втулка
d -
Гребной винт
e -
Сменная приводная муфта
f -
Передняя упорная втулка
3.
Поместите деревянный брус между коробкой передач и винтом, затем затяните в соответствии со
спецификациями.
Описание
Нм
фунтов на дюйм
фунтов на фут
Гайка гребного винта
75
55
4.
Затяните гайку гребного винта, установив три лапки в пазы на упорной втулке.
26945
a b c
d
e
f
26908
a b
c
d
e
f
26941
