УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
79
Электрические кабели, шланги и кабели управления

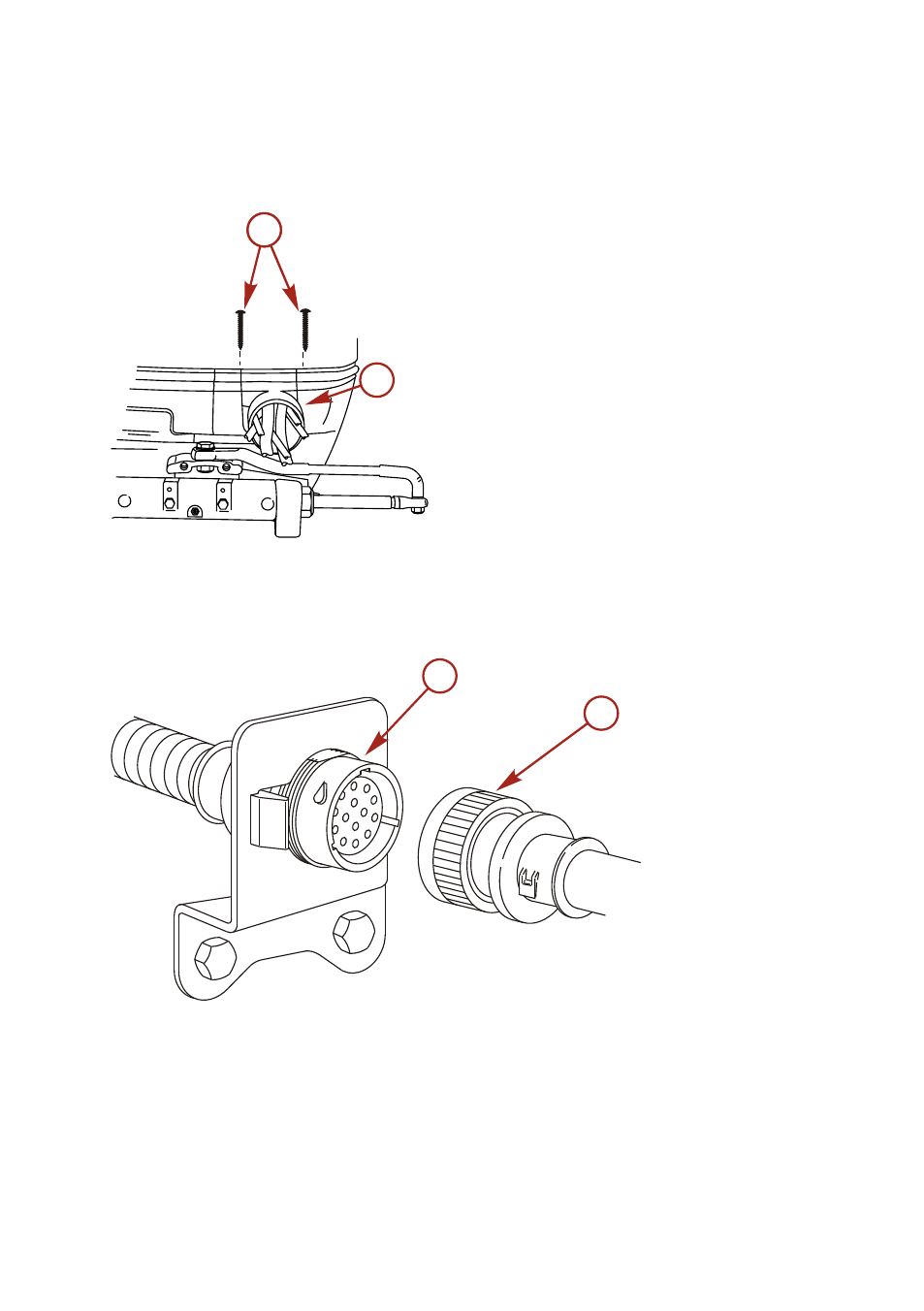

РАЗБОРКА ПЕРЕДНЕГО ХОМУТА
Открутите винты и откройте узел переднего хомута.
a -
Винт (2)
b -
Передний хомут
ЖГУТ ПРОВОДОВ УДАЛЕННОЙ ПРОВОДКИ
Проложите удаленную 14-контактную проводку катера через передний хомут. Подсоедините удаленную
проводку к 14-контактному разъему в проводке двигателя.
a -
14-контактный разъем
b -
Удаленная 14-контактная проводка катера
