инструкция по эксплуатации станка JET мод. MBS-1824DAS
8
1) Чугун и черные материалы для вторсырья,
на переплавку для дальнейшего использова-
ния.
2) Компоненты электрической проводки,
включая кабели и реле относятся к утилизи-
руемым в соответствии с требованиями Ва-
шего законодательства.
3) Использованные в станке технические жид-
кости (масло, СОЖ и т.п.) имеют токсичное
влияние на окружающую природу и должны
быть утилизированы специальным образом в
соответствии в установленными правилами
утилизации.
Помните! Требования законодательства на-
ходятся в постоянном совершенствовании и
дополнении и поэтому могут изменяться в те-
чение времени. При выполнении работ по
утилизации Пользователь должен быть в кур-
се действующих на данный момент требова-
ний законодательства.
5. Описание станка

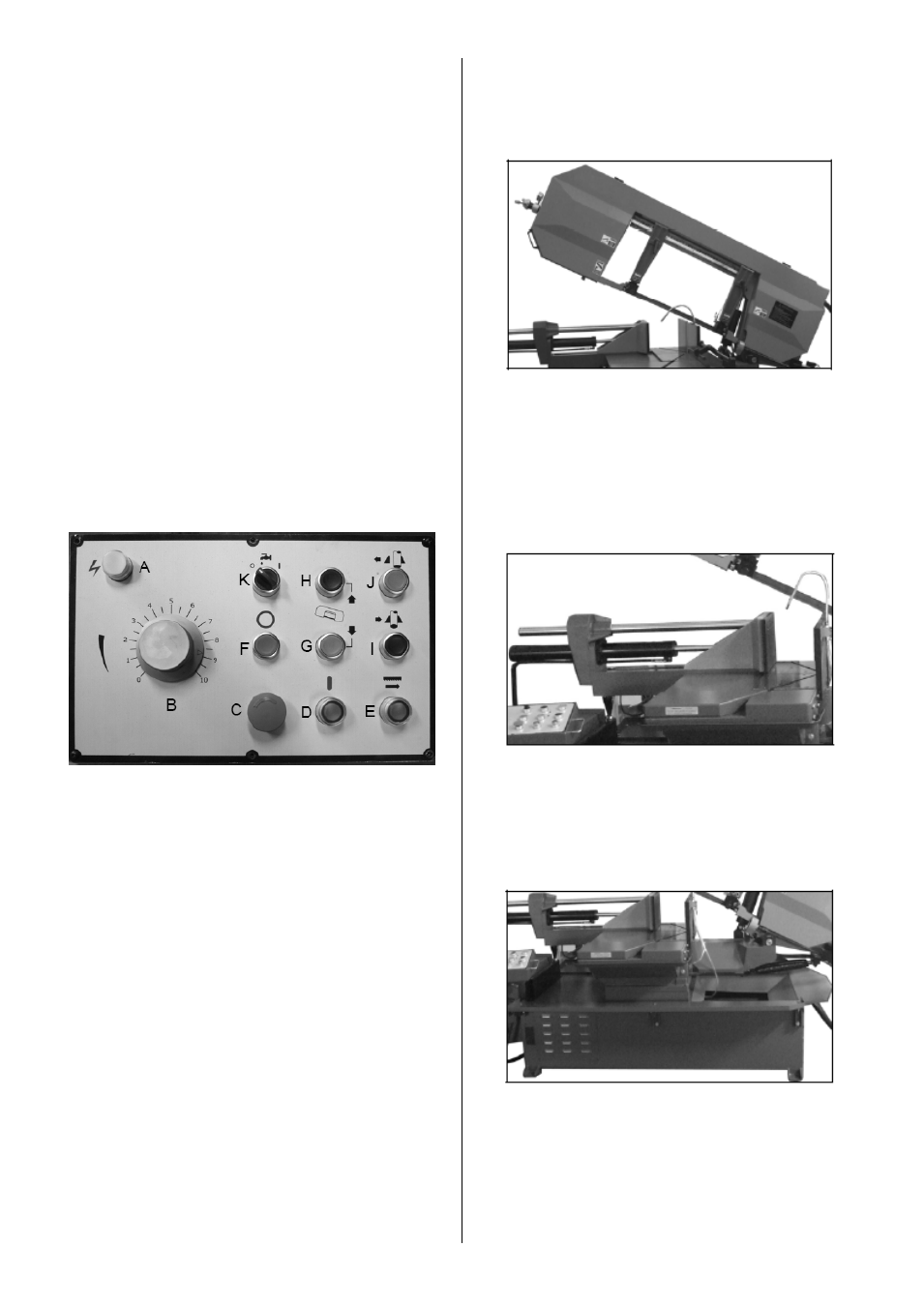

5.1 Контрольная панель
Рис.10
А.... Индикатор подключения питания
В.... Рукоятка регулировки скорости подачи,
увеличение при повороте по часовой стрелке
С ... Аварийный выключатель – нажатие от-
ключает все функции станка
D ...
Кнопка включения гидросистемы
E....
Кнопка включения движения полотна –
нажатие активирует натяжение полотна и его
движение
F ....
Кнопка останова - нажатие останавливает
движение полотна
G ...
Кнопка опускания пильной рамы - нажа-
тие приводит к опусканию пильной рамы
Н ... Кнопка подъема пильной рамы - нажатие
приводит к подъему пильной рамы
I .....
Кнопка открытия тисков – нажатие приво-
дит к отводу подвижной губки тисков
J ....
Кнопка закрытия тисков – нажатие приво-
дит к подводу подвижной губки тисков и зажи-
му заготовки
К.... Выключатель подачи СОЖ – поворот
вправо включает насос подачи СОЖ, поворот
влево, выключает насос подачи СОЖ.
5.2 Пильная рама
Рис.11
Пильная рама состоит из рамы, на которой
смонтированы: двигатель, ременный привод с
вариатором, редуктор, шкивы, механизм на-
тяжения полотна, стойки с блоками направ-
ляющих полотна.
5.3 Система тисков
Рис.12
Гидравлические тиски предназначены для за-
жима заготовки. Каждая губка тисков имеет
паз, позволяющий поворачивать их на угол до
60⁰
влево и вправо.
5.4 Станина станка
Рис.13
На станине размещены: пильная рама, гид-
равлические тиски, рабочий стол, пульт
управления, система подвода СОЖ, поддоны.
5.5 Поддон для сбора стружки
