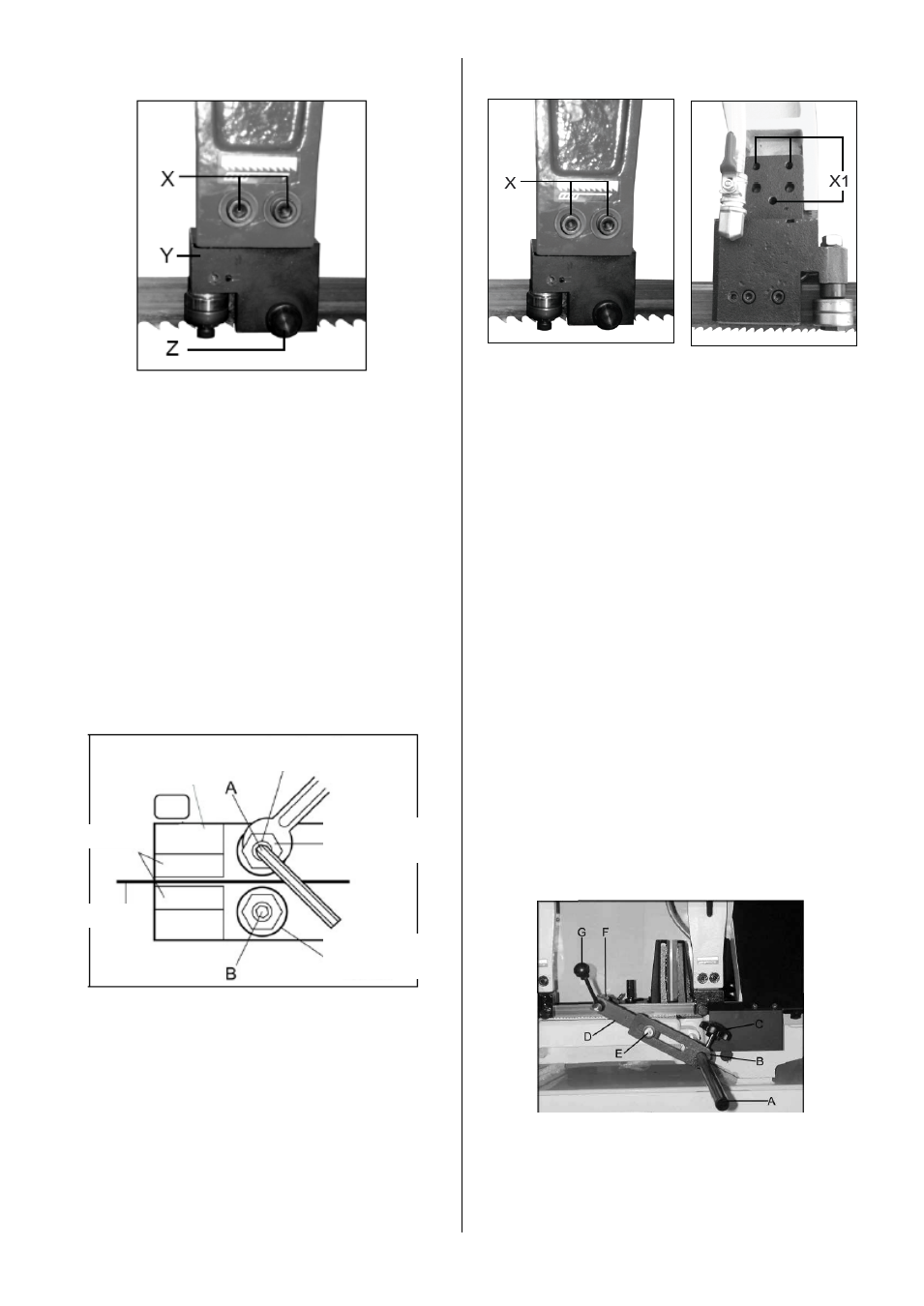

6.2 Регулировка опорного блока
Рис.23
1. Отключите станок от сети.
2. Ослабьте два винта с внутренним шести-
гранником (X)
3.
Переместите опорный блок (Y) вверх или
вниз до получения зазора между нажимным
роликом и спинкой ленточного полотна от 0,07
до 0,12 мм.
4.
Затяните два винта (X).
5.
Повторите действия для другого опорного
блока.
6.
Подключите станок к сети.
6.3 Регулировка направляющих роликов
ВНИМАНИЕ!
Регулировка производится только подшипни-
ком «А». Подшипник «В» неподвижный.
Рис.24
1.
Отключите станок от сети.
2.
Ослабьте регулировочные винты (Z, Рис.23).
3. Ослабьте стопорный винт (A, Рис.24) шести-
гранным ключом.
4.
Поворачивая эксцентриковую втулку, используя
комбинацию ключей, установите подшипник до
касания полотна.
ВНИМАНИЕ!
Ленточное полотно должно свободно, без за-
клинивания, проходить между подшипниками.
4. Затяните стопорный винт «А».
5. Подключите станок к сети.
6.4 Регулировка точности отрезки
Рис.25
Точность станка была отрегулирована на за-
воде-изготовителе.
Регулировка точности станка должна выпол-
няться квалифицированным персоналом, зна-
комым с принципами регулировки точности
ленточнопильных станков.
-
Отключите станок от сети.
-
Ослабьте немного регулировочные болты
(X), если нужно.
-
Используя набор ключей (X1), отрегулируйте
положение опорного блока.
-
После регулировки, затяните болты (X).
4
.2 Монтаж
Монтаж упора заготовки
Вставьте стопорный штифт (А, Рис. 4) в осно-
вание ниже тисков.
Установите стопорный механизм (В) на стопор-
ный штифт (С) и затяните стопорную ручку.
Присоедините соединительную пластину (D) к
стопорному механизму с помощью болта и
шайбы (E).
Закрепите упор заготовки (F) с помощью сто-
порной ручки (G).
Рис.4
Монтаж маховика натяжения полотна
Наденьте ручку натяжения полотна (А, Рис. 5)
на ось и затяните шестигранный винт.
опора
стопорный винт
направляющие
направляющий
ролик
эксцентриковая
втулка
полотно
