Jet Tools MBS-1824DAS - Инструкция (Страница 17)

инструкция по эксплуатации станка JET мод. MBS-1824DAS
17

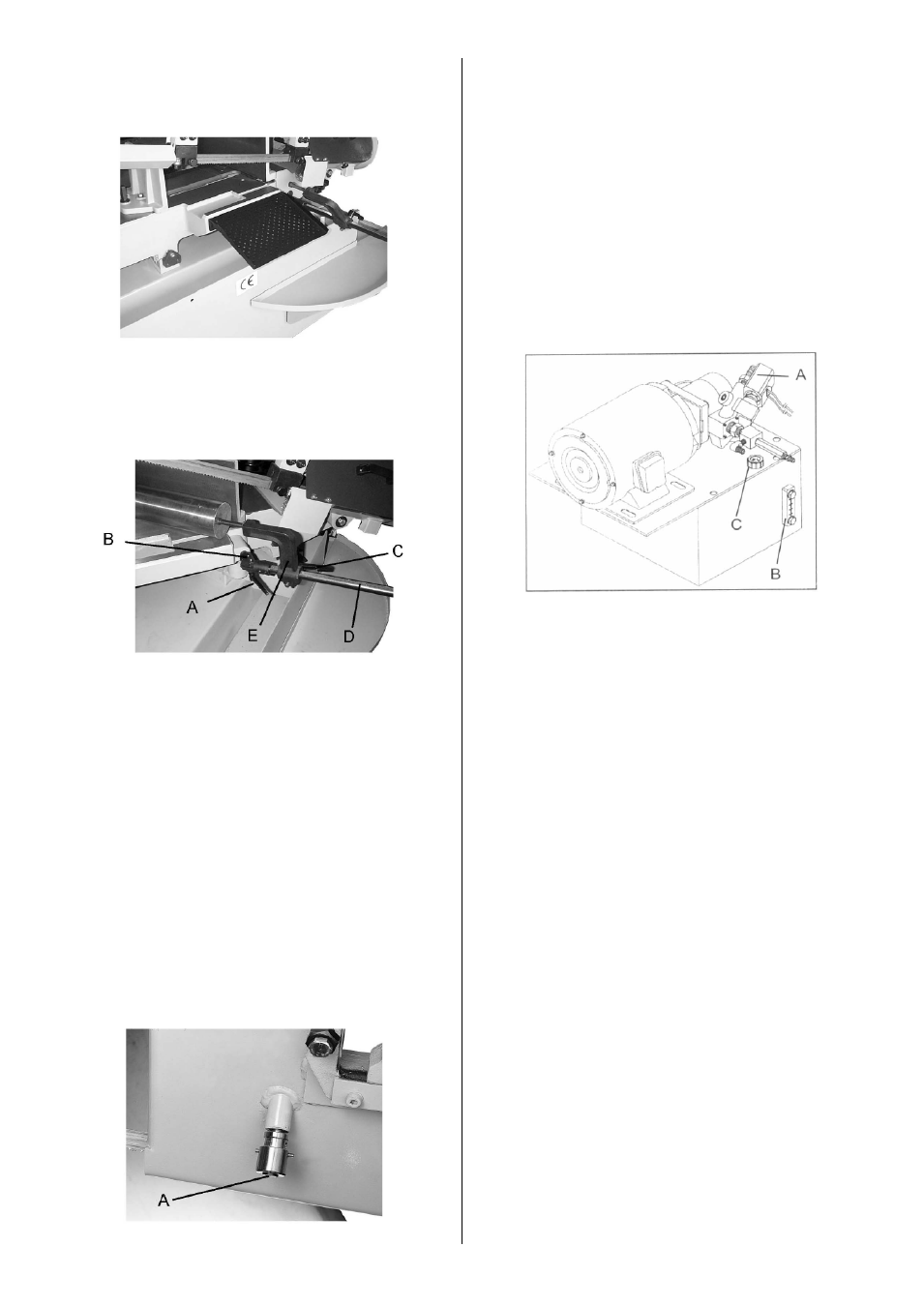

ПОДДОН ДЛЯ СБОРА СТРУЖКИ
Поддон для сбора стружки помогает контро-
лировать поток стружки и СОЖ. Его необхо-
димо регулярно очищать.
Рис.22
Поддон для сбора стружки позволяет СОЖ не
разбрызгиваться и стружке не разлетаться в
разные стороны.
РЕГУЛИРОВКА УПОРА ЗАГОТОВКИ
Рис.23
Упор заготовки регулируется в зависимости от
угла резания.
1.
Разблокируйте рукоятку (А, Рис. 23) и, ис-
пользуя шестигранный ключ (универсальный
ключ), ослабьте установочный винт (В, Рис.
23).
2.
Постепенно толкайте направляйте упор
вправо, пока не получите нужный угол, затем
затяните установочный винт (В, Рис. 23) и ру-
коятку (А, Рис. 23).
Примечание: упор устанавливается под уг-
лом 0⁰, 15⁰, 30⁰ и 45⁰.
3.
Ослабьте рукоятку (С, Рис. 23) и в соответст-
вии со шкалой (D, Рис. 23) отрегулируйте длину
упора, перемещая кронштейн (Е, Рис. 23).
4.
Затяните рукоятку (С, Рис. 23).
АМОРТИЗАТОР
Рис.24
Функция амортизатора (Рис. 24) обеспечить
качественный распил, смягчив удар на по-
следних миллиметрах резки. Дюймовые и
миллиметровые полотна различаются. Амор-
тизатор регулируется на заводе под дюймо-
вое полотно. Чтобы отрегулировать аморти-
затор под миллиметровое полотно, необхо-
димо повернуть винт (А, Рис. 24) на 1/4 обо-
рота по часовой стрелке. Кроме того, необхо-
димо отрегулировать концевой выключатель
(С, Рис. 7). Иначе рама пилы не будет авто-
матически подниматься после завершения
распила.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Рис.25
Гидравлическая система контролирует опус-
кание рамы пилы. Если в электромагнитном
клапане (А, Рис. 25) есть осадок, рама пилы
не будет нормально опускаться. Поэтому не-
обходимо регулярно прочищать фильтр.
Для очистки фильтра, откройте электромаг-
нитный клапан, вытащите фильтр и аккуратно
вылейте осадок. Затем установите фильтр на
место.
Чтобы долить масло, открутите пробку (С,
Рис. 25) и долейте масло (Mobil I405 Hydran
LG
10) до середины шкалы (В, Рис. 25). За-
крутите пробку.
РЕГУЛИРОВКА ТИСКОВ ОТНОСИТЕЛЬНО
ПОЛОТНА
1.
Отключите станок от источника питания.
2.
Установите на столе угольник напротив по-
лотна и неподвижной части тисков. Угольник
должен лежать вдоль всей длины тисков и
полотна без зазора.
3.
Если необходима регулировка, ослабьте
болты, фиксирующие тиски и отрегулируйте
тиски, чтобы угольник располагался на одной
линии. Затяните болты.
4.
Подключите станок к питанию.
РЕГУЛИРОВКА ТИСКОВ И УГЛА РЕЗАНИЯ
Установка рамы пилы для резки под углом 45⁰:
1.
Отключите станок от источника питания.
2.
Переместите рукоятку (А, Рис. 26) по на-
правлению к маховику и переместите корот-
