инструкция по эксплуатации станка JET мод. MBS-1824DAS
10

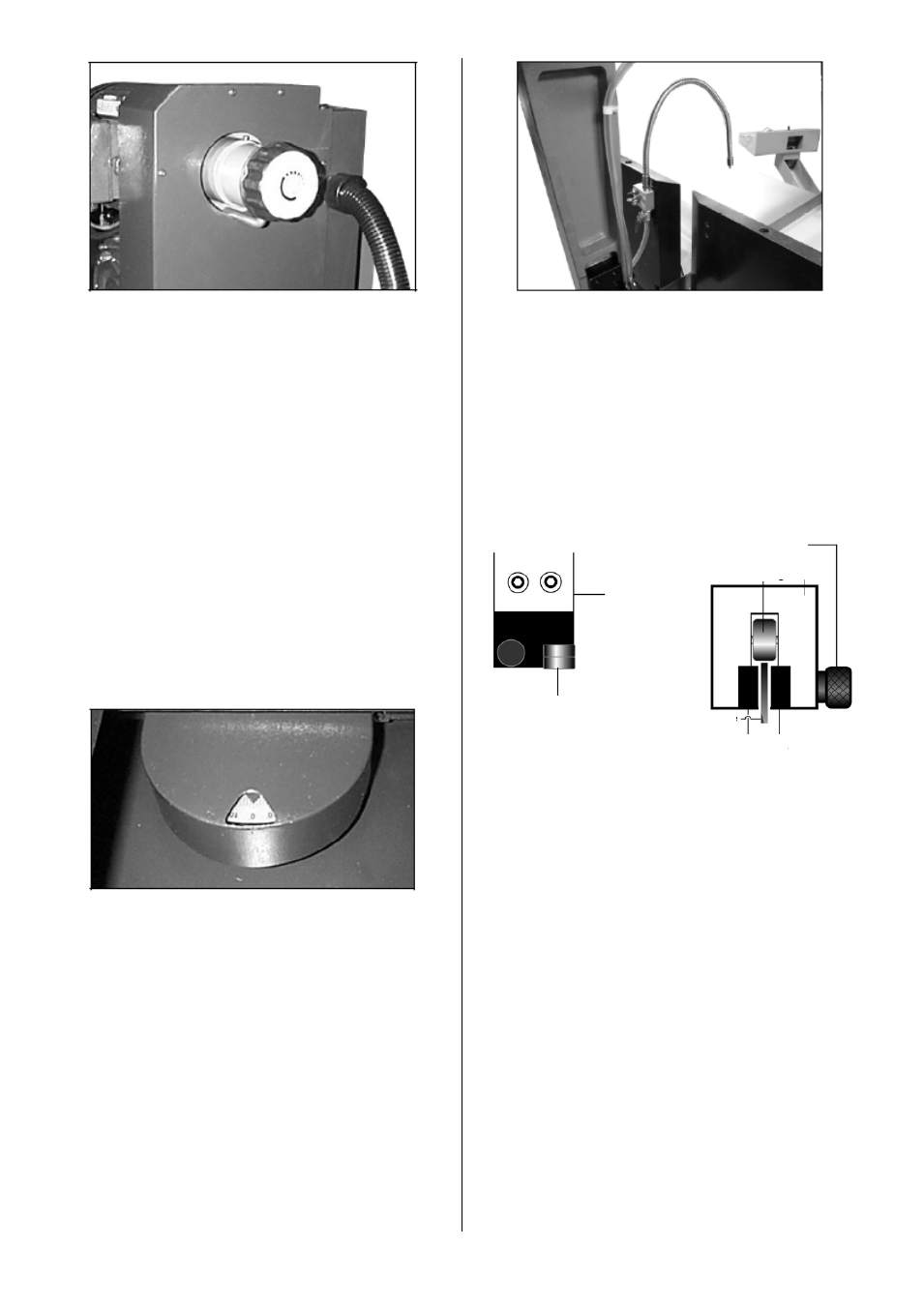

Рис.19
Поворотом рукоятки (Рис.19) можно произво-
дить изменение скорости движения ленточно-
го полотна. Изменение скорости необходимо
выполнять только при двигающемся полотне,
(на ходу).
Станок оснащен ременной передачей с меха-
ническим тарельчатым шкивом. Поворотом
рукоятки меняется расстояние между конус-
ными тарелками шкива, меняется передаточ-
ное число ременной передачи и, соответст-
венно, меняется скорость движения полотна –
скорость резания. Когда тарелки шкива сжа-
ты, ремень передачи находится на внешнем
краю дисков.
ВНИМАНИЕ! Изменение скорости резания не-
обходимо производить при двигающемся лен-
точном полотне (ремне).
5.11 Угловая шкала поворота консоли
Рис.20
Шкала показывает угол поворота (угол отрез-
ка) ленточного полотна.
Шкала имеет предварительные нанесенные
стопы каждые 15⁰.
5.12 Дополнительный подвод СОЖ
Рис.21
Станок оснащен дополнительным шлангом
подвода СОЖ в зону резания, который уста-
новлен с передней части неподвижной губки
тисков. Это устройство может быть снято и
переставлено на заднюю часть неподвижной
губки, если это необходимо для удобства ра-
боты при повороте пильной рамы.
6. Подготовка к работе
6.1 Регулировка зазора направляющих по-
лотна
Рис.22
A ......
Опорный блок
В ...... Шарикоподшипник
С ...... Регулировочный винт
D ......
Направляющий блок
Е ...... Ленточное полотно
F ......
Твердосплавные направляющие
-
Для правильной работы станка необходимо
должным образом отрегулировать зазор меж-
ду ленточным полотном (E) и твердосплав-
ными направляющими (F). Направляющие
должны касаться ленточного полотна, но не
зажимать его.
-
Для регулировки зазора ленточного полотна
или для удобства его замены твердосплавные
направляющие можно перемещать поворотом
Регулировочного винта (С).
При замене полотна убедитесь, что вновь ус-
танавливаемое полотно имеет толщину
1,3мм.
А
B
C
B D
E
F F
