9

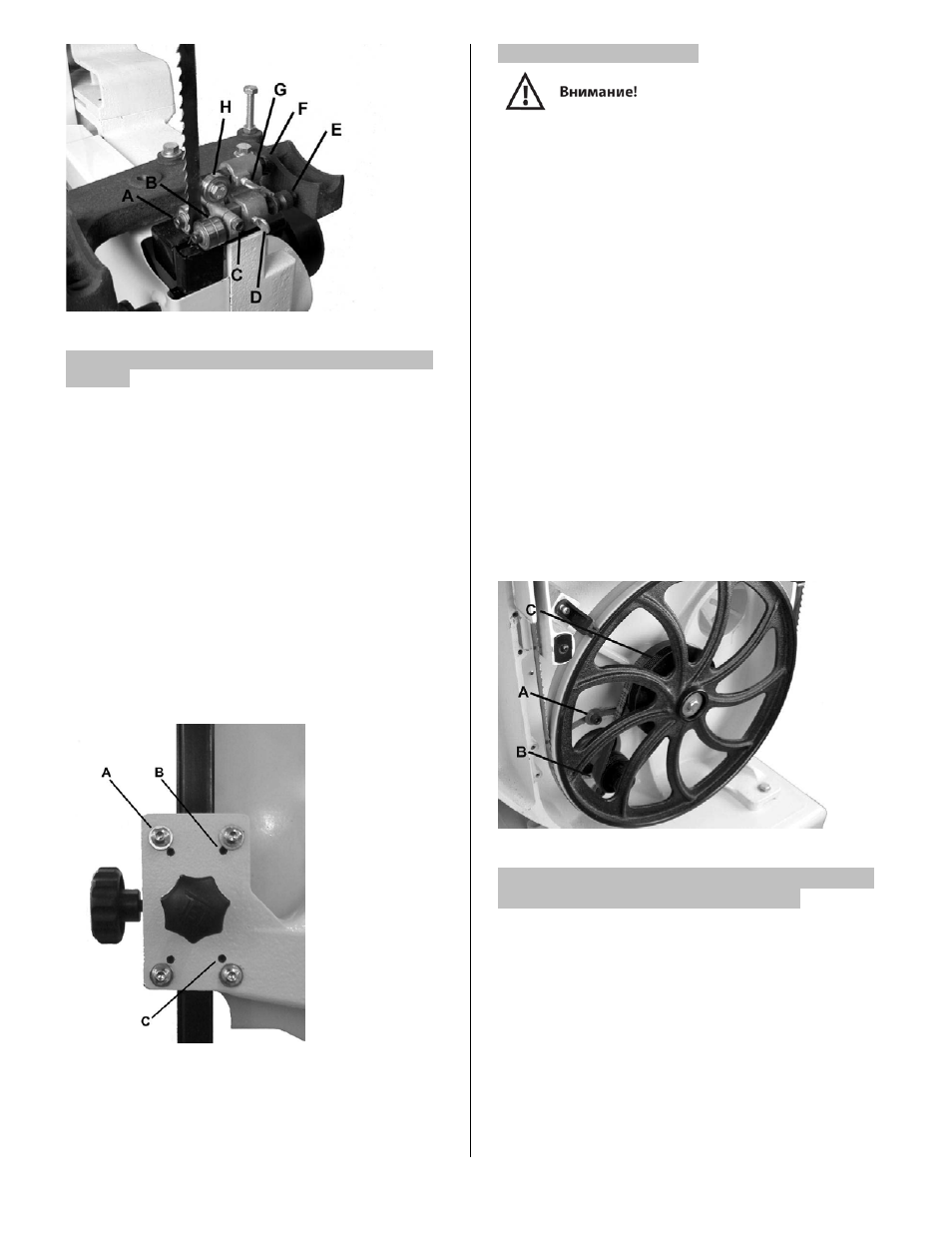

Рисунок 12.
Настройка направляющей стойки параллельно
полотну
1.
Проверьте параллельность направляющей стой-
ки относительно полотна, проверив позицию под-
шипников по отношению к полотну, когда направ-
ляющая стойка находится в крайнем верхнем и
крайнем нижнем положении.
2.
Если подшипники переместились в процессе хо-
да направляющей стойки, тогда ее нужно настро-
ить.
3.
Если настройку нужно произвести влево или
вправо, слегка ослабьте четыре винта (A, Рис. 12a)
и произведите легкую поднастройку направляющей
стойки. Затяните винты, когда процесс завершен.
4.
Если требуется произвести настройку вперед-
назад, это делается затягиванием или ослаблени-
ем винтов (B, C, Рис. 12a). Верхние установочные
винты (B, Рис. 12a) отводят направляющую стойку
назад (если стоять напротив станка), в то время как
нижние установочные винты (C, Рис.12a) отводят
направляющую стойку вперед.
Рисунок 12а.
Смена скоростей полотна
Нижняя дверца была удалена для наглядности.
Никогда не работайте на станке без установлен-
ной и закрытой дверцы.
1.
Отключите электропитание станка.
2.
Откройте нижнюю дверцу и найдите фиксирующий
винт (A, Рис. 13). Ослабьте винт при помощи Т-
образной шестигранной отвертки 6 мм в комплекте.
3.
Поверните электродвигатель так, чтобы ремень
ослаб.
4.
Затяните фиксирующий винт (A, Рис. 13), чтобы
зафиксировать электродвигатель и предотвратить
защемление пальцев.
5.
Передвиньте ремень с одного шкива на другой.
Ремень следует надевать на оба шкива – на ведо-
мый (C, Рис. 13) и шкив двигателя (B, Рис. 13). Ре-
мень не должен быть перекручен вокруг шкивов.*
6.
Повторите шаги 1-4 наоборот, чтобы натянуть ре-
мень. **
*:
Когда ремень установлен ближе к задней части
корпуса станка, то настройка произведена на ско-
рость 760 м/мин. Когда дальше – на 380 м/мин.
**:
Натяжение ремня достигается при подъеме дви-
гателя на свое место одной рукой и затягиванием
фиксирующего винта Т-образной шестигранной от-
верткой другой рукой. Для правильного натяжения
ремня НЕ ТРЕБУЕТСЯ чрезмерное усилие.
Рисунок 13.
7.
Опционные принадлежности для ленточ-
нопильного станка JWBS-14DXPRO
710116S-RU
Подставка для JWBS-14DXPRO
708718R JRF-14
Параллельный упор
Включает направляющие стержни, упор, крепеж и
инструкцию по установке с деталировкой.
708716 JMG-14
Упор для косых распилов
Для прямого резания и под углом. Включает направ-
ляющие стержни, поворотную опору и регулировоч-
ные упоры.
•
Полный ассортимент принадлежностей
смотрите на сайте www.jettools.ru или в
каталоге.
