5

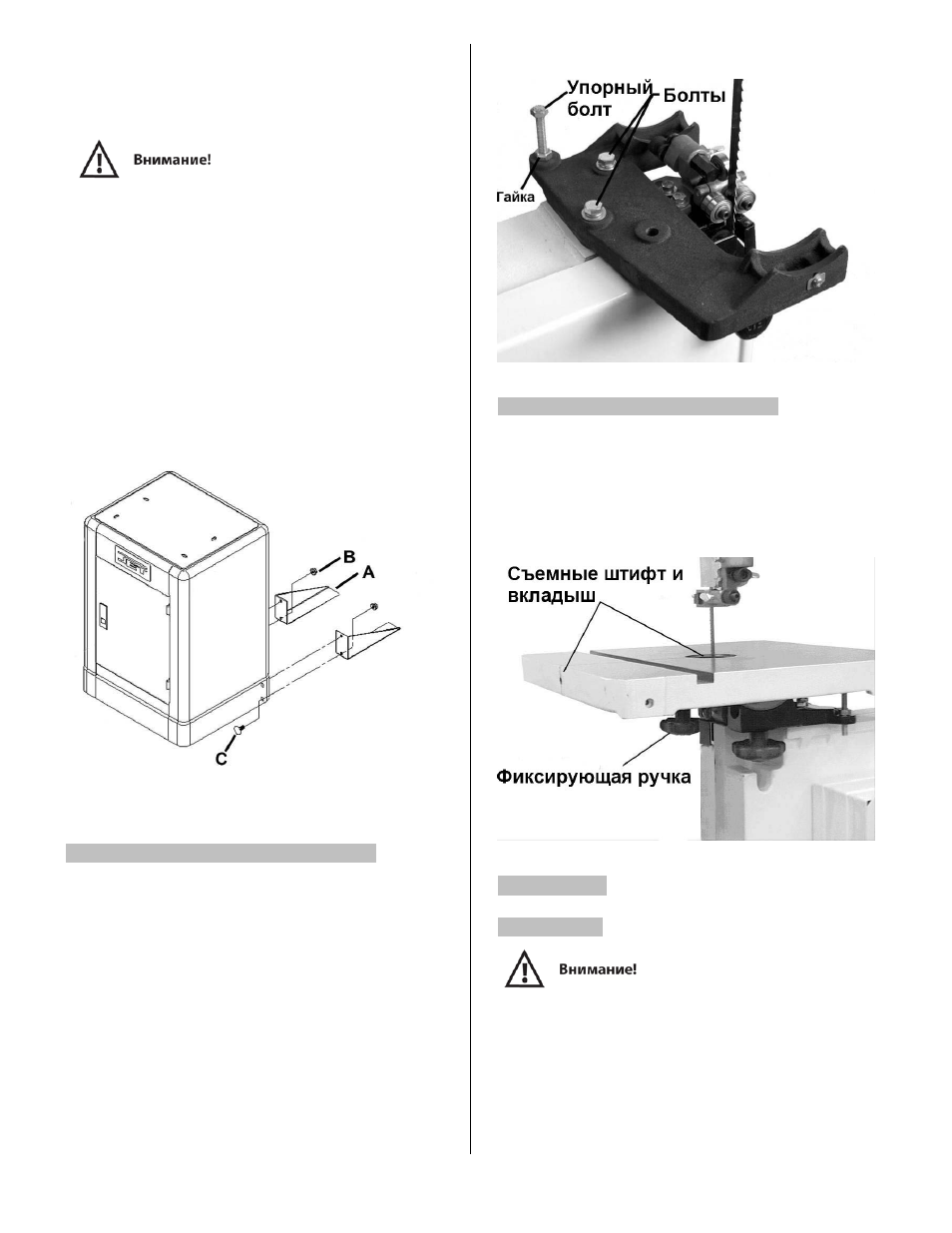

Установите подставку на выровненную поверх-
ность. Если поверхность неровная, выровняйте
подставку за счет опор, ослабив гайку (B, Рис. 1) и
передвигая опору вверх или вниз. Затем затяните
гайки.
Корпус ленточнопильного станка тяжелый! Со-
блюдайте осторожность при подъеме и вырав-
нивании, пока надежно не прикрепите его к
подставке. В ином случае это может привести к
серьезным травмам!
При участии второго человека, поднимите корпус
пилы из контейнера и поместите на верх подстав-
ки. Убедитесь, что передняя часть пилы (с логоти-
пом JET) на той же стороне, что и передняя часть
подставки (сторона с дверцей).
Выровняйте отверстия корпуса пилы с отверстиями
в верхней части подставки. Прикрепите корпус пи-
лы к подставке при помощи четырех болтов M8 x
40
, восьми шайб M8, четырех контргаек M8, и че-
тырех гаек M8.
Рисунок 1.
Установка поворотной опоры на станок
Присоедините поворотную опору к корпусу пилы
при помощи двух болтов M8 x 40 и двух контргаек
M8
. См. рис. 2.
Закрутите гайку на упорный болт стола (Рис. 2) и
присоедините поворотную опору как показано на
рисунке.
Когда стол присоединен к поворотной опоре (см.
раздел ниже) и полотно установлено на станок (См.
раздел «Замена полотна»), можно точно настроить
параллельность полотна пазу стола. Установите
угольник в паз стола, ослабьте болты, показанные
на рис. 2, и слегка постукивая по столу, установите
его так, чтобы полотно было параллельно пазу
стола. Затем слегка закрутите винты. Данная на-
стройка гарантирует перпендикулярность реза при
использовании углового упора. Но она НЕ
ВЫПРАВЛЯЕТ сдвиг лезвия при продольном пиле-
нии с упором.
Рисунок 2.
Установка рабочего стола на станок
Чтобы установить стол, снимите штифт и вкладыш
со стола (Рис. 3).
Поверните стол так, чтобы полотно пилы скользило
через паз в столе. Затем расположите стол так, что-
бы винты прошли в отверстия поворотной опоры.
Прикрепите фиксирующие ручки к этим винтам (Рис.
3).
Вставьте на место штифт и вкладыш.
Рисунок 3.
6.
Настройка
Наклон стола
Отключите станок от питания сети перед произ-
ведением работ по ремонту или настройке! Ина-
че это может привести к серьезным травмам!
Ослабьте две фиксирующие ручки (Рис. 4).
Наклоните стол на 45 градусов вправо или опустите
на 10 градусов влево, используя шкалу на поворот-
ной опоре.
Затяните две фиксирующие ручки (Рис. 4).
