8

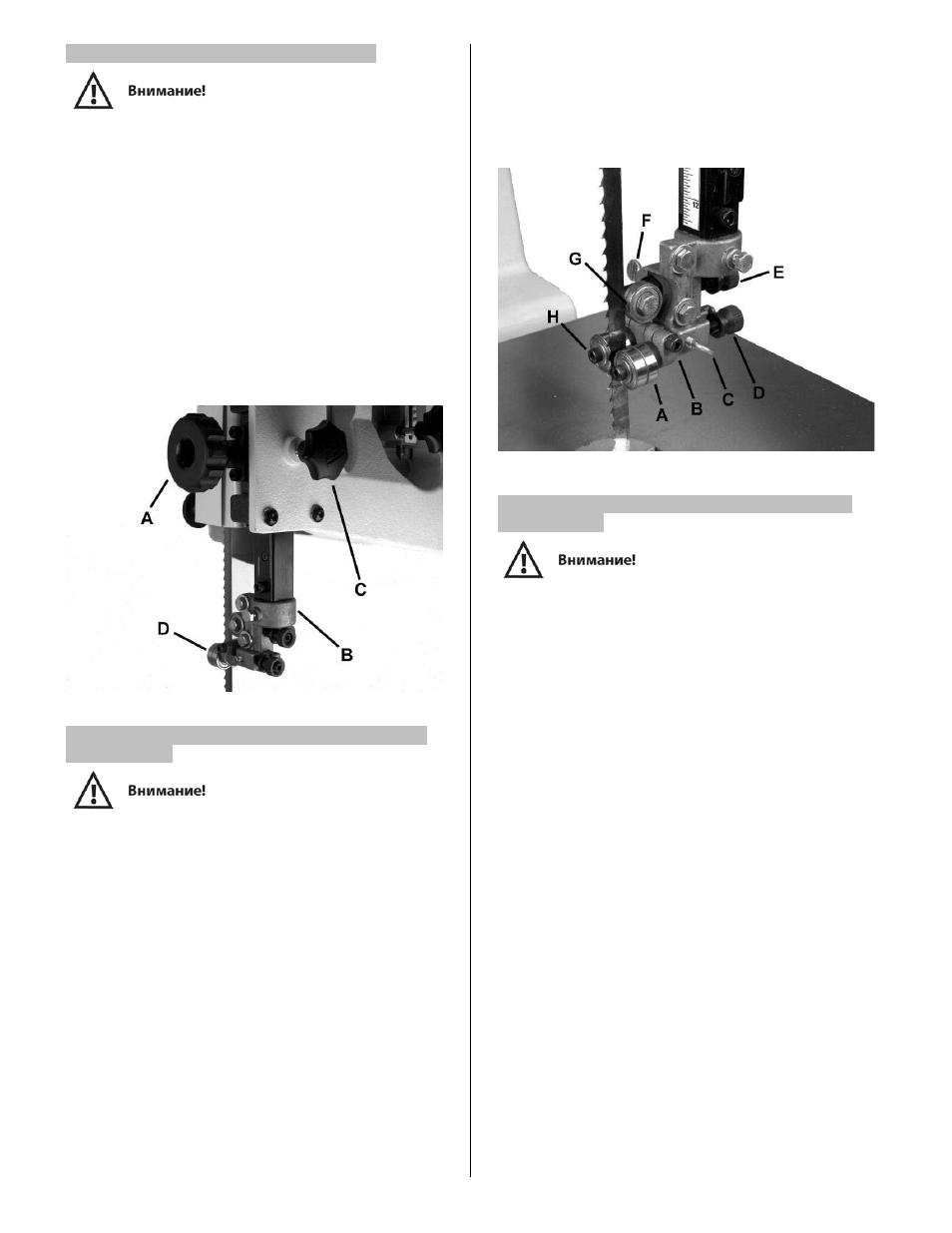

Настройка узла верхней направляющей
Защита полотна была удалена для лучшей на-
глядности. Никогда не работайте на станке без
всех средств защиты, которые должны быть на
своих местах и в рабочем состоянии! Иначе это
может привести к серьезным травмам!
1.
Отключите электропитание станка.
2.
Ослабьте фиксатор (C, Рис. 10) и поднимите или
опустите узел верхней направляющей полотна (B,
Рис. 10) путем поворота ручки (A, Рис. 10), чтобы
настроить его чуть выше уровня обрабатываемой
заготовки.
3.
Затяните фиксатор. Убедитесь, что направляю-
щие подшипники (D, Рис. 10) выровнены относи-
тельно пильной лентой. Если требуется их на-
стройка, ознакомьтесь с разделом «Настройка
верхних направляющих и упорного подшипников»
Рисунок 10.
Настройка верхних направляющих и упорного
подшипников
Защита полотна была удалена для лучшей на-
глядности. Никогда не работайте на станке без
всех средств защиты, которые должны быть на
своих местах и в рабочем состоянии! Иначе это
может привести к серьезным травмам!
1.
Отключите электропитание станка.
2.
Ход и натяжение полотна должны быть правиль-
но настроены.
3.
Ослабьте барашек (F, Рис. 11) и поверните ручку
с накаткой (E, Рис. 11), чтобы сдвинуть упорный
подшипник (G, Рис. 11) внутрь или наружу, пока
подшипник не будет на расстоянии 0,4 мм за по-
лотном.
4.
Затяните барашек (F, Рис. 11).
5.
Ослабьте барашек (C, Рис. 11) и поверните руч-
ку с накаткой (D, Рис. 11), чтобы сдвинуть скобу
направляющего блока внутрь или наружу, пока пе-
редняя кромка направляющих подшипников не бу-
дет чуть позади впадин зубьев полотна.
6.
Затяните барашек (C, Рис. 11).
7.
Ослабьте фиксирующий винт (B, Рис. 11) и по-
верните направляющие подшипники (A, Рис. 11),
повернув эксцентрик (H, Рис. 11) торцевым
шестигранным ключом 4 мм в комплекте.
Направляющие подшипники должны быть так близко
к полотну, как только возможно без сдавливания.
8.
Затяните фиксирующий винт (B, Рис. 11).
Рисунок 11.
Настройка нижних направляющих и упорного
подшипников
Стол был снят только для наглядности. Никогда
не работайте на станке без закрепленного на
своем месте рабочего стола.
1.
Отключите электропитание станка.
2.
Ход и натяжение полотна должны быть правильно
настроены.
3.
Ослабьте барашек (G, Рис. 12) и поверните ручку
с накаткой (F, Рис. 12), чтобы сдвинуть упорный
подшипник (H, Рис. 12) внутрь или наружу, пока под-
шипник не будет на расстоянии 0,4 мм за полотном.
4.
Затяните барашек (G, Рис. 12).
5.
Ослабьте барашек (D, Рис. 12) и поверните ручку с
накаткой (E, Рис. 12), чтобы сдвинуть скобу направ-
ляющего блока внутрь или наружу, пока передняя
кромка направляющих подшипников не будет чуть
позади впадин зубьев полотна.
6.
Затяните барашек (D, Рис. 12).
7.
Ослабьте фиксирующий винт (C, Рис. 12) и повер-
ните направляющие подшипники (B, Рис. 12), повер-
нув эксцентрик (A, Рис. 12) торцевым шестигранным
ключом 4 мм в комплекте. Направляющие подшип-
ники должны быть так близко к полотну, как только
возможно без сдавливания.
8.
Затяните фиксирующий винт (C, Рис. 12).
