6
Примечание: Упор стола можно снять или отрегу-
лировать, чтобы наклонить стол влево.

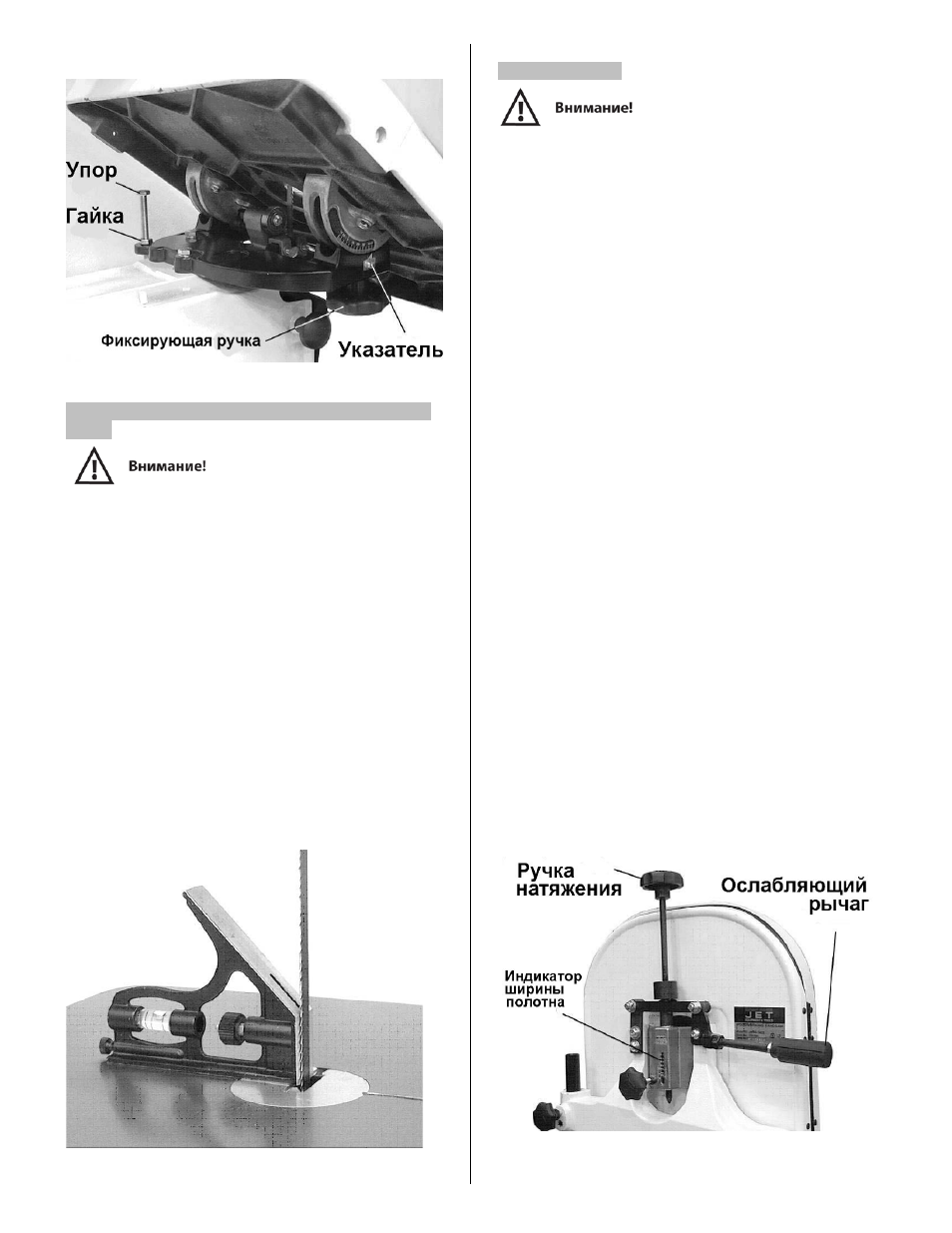

Рисунок 4.
Настройка упора для позиционирования стола
на 90°
Отключите станок от питания сети!
Ослабьте фиксирующие рукчки (Рис. 4) и наклоните
стол влево, пока он не остановится на упоре.
Затяните фиксирующие ручки.
При помощи угольника, размещенного на столе
напротив полотна пилы (рис. 5), посмотрите, нахо-
дится ли стол под углом 90 градусов к полотну пи-
лы. Если необходима подналадка, ослабьте фик-
сирующие рукоятки, наклоните стол вправо и за-
фиксируйте.
Ослабьте контргайку и поверните упор стола (Рис.
4) вправо или влево, чтобы поднять или опустить
стол. Затяните контргайку, чтобы зафиксировать
упор стола.
Разблокируйте стол, наклоните назад на упор и
убедитесь, что стол расположен под углом 90 гра-
дусов к полотну.
Если необходимо, установите указатель шкалы на
ноль.
Рисунок 5.
Замена полотна
Зубья полотна острые! С осторожностью держи-
те в руках полотно пилы, иначе это может при-
вести к серьезным травмам!
1.
Отключите электропитание станка.
2.
Ослабьте натяжение полотна путем нажатия на
ослабляющий рычаг (рис. 6).
3.
Снимите вкладыш и штифт стола.
4.
Откройте обе дверцы шкивов.
5.
Отведите упорный подшипник и оба направляю-
щих подшипника, верхний и нижний, от полотна пи-
лы.
6.
Снимите полотно с верхней и нижней направляю-
щих. Снимите полотно с верхнего и нижнего шкива.
Протяните полотно прямо через паз в столе.
7.
Перед установкой полотна убедитесь в правиль-
ном направлении полотна: зубья должны быть на-
правлены вниз. Если вы держите полотно напротив
себя, также как оно будет монтироваться на пилу,
зубья должны быть направлены вниз на правой сто-
роне петли. Если нет, то полотно расположено на-
оборот. Разверните полотно, чтобы это исправить.
При этом на руках должны быть плотные перчатки.
8.
Протяните новое полотно через паз стола. Раз-
местите полотно на верхней и нижней направляю-
щей.
9.
Установите полотно посередине верхнего и ниж-
него шкива.
10.
Установите на место вкладыш и штифт стола.
11.
Перед включением пилы отрегулируйте натяже-
ние и ход пильной ленты. Ознакомьтесь с инструк-
циями по натяжению и регулировке хода полотна в
разделах «Настройка натяжения полотна» и «На-
стройка хода полотна».
12.
Установите упорный подшипник и оба направ-
ляющих подшипника, верхний и нижний. Ознакомь-
тесь с инструкцией по установке верхнего и нижнего
направляющего подшипника в разделах «Настройка
верхнего направляющего и упорного подшипника» и
«Настройка нижнего направляющего и упорного
подшипника».
Рисунок 6.
