Инструкция по эксплуатации Jet Tools JWBS-14DXPRO
Страница 4
4
Электродвигатель…………... 1-фазный, 230V,50 Гц
Выходная мощность ………..……0,93 кВт / S1 100%
Потребляемая мощность………..… 1,5 кВт / S6 40%
Вес нетто (примерно)……………..…………….. 112 кг
Вес с упаковкой (примерно)…………..………. .117 кг
Технические характеристики данной инструкции
представлены для общего уведомления и не явля-
ются фиксированными. Walter Meier
(Manufacturing) Inc.
оставляет право изменять, в
любое время и без предварительного уведомле-
ния, детали, фиттинги и прочее необходимое ос-
нащение по любым причинам и при любых обстоя-
тельствах.
4.
Комплект поставки
Откройте упаковку и проверьте наличие транспор-
тировочных повреждений. Немедленно сообщите о
повреждениях вашему дистрибьютору или транс-
портному агенту. Прочитайте инструкцию по экс-
плуатации для установки, технического обслужива-
ния станка и техники безопасности.
Комплект поставки
1
Станок с электродвигателем
1
Поликлиновой ремень
1
Кронштейн поворотной опоры
1
Рабочий стол
2
Фиксаторы стола
1
Штифт стола
1
Вкладыш стола
1
Пакет с крепежом (см. стр. с крепежом)
1
Инструкция по эксплуатации
Необходимый инструмент для сборки
(2) 10
мм и (2)13 мм рожковых или разводных клю-
ча

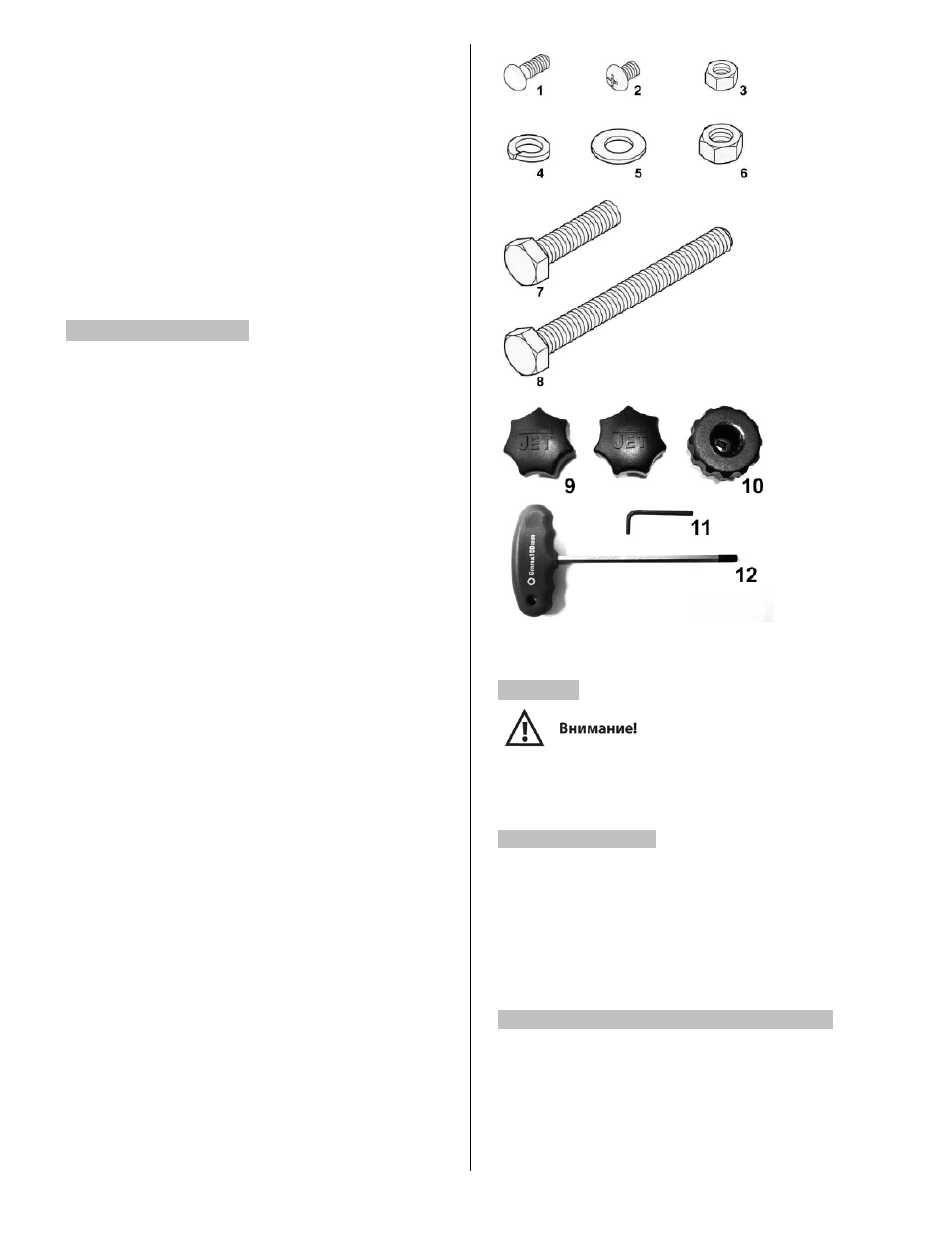

Крепеж для JWBS-14DXPRO
1 – M6x16
крепежный винт (4)
2 – M6x8
винт с полукруглой головкой (1)
3 – M6
гайка (4)
4 – M8
контр-шайба (6)
5 – M8
шайба (8)
6 – M8
гайка (5)
7 – M8x40
болт (6)
8 – M8x80
болт (1)
9 –
Фиксирующая ручка (2)
10 –
Ручка (1)
11 –
4 мм шестигранн. торцевой ключ (1)
12 – 6
мм T-образная шестигранн. отвертка (1)
5.
Сборка
Прочитайте и уясните для себя все инструкции
по сборке перед началом работы. Иначе это мо-
жет привести к серьезным травмам!
Распаковка и чистка
1.
Откройте упаковку. Не выбрасывайте упаковочный
материал, пока не соберете и не запустите должным
образом станок.
2.
Проверьте содержимое на наличие повреждений.
При их обнаружении сообщите дистрибьютору.
3.
Сравните содержимое упаковки с комплектом по-
ставки данной инструкции. Сообщите о нехватке ди-
стрибьютору.
Подставка (опция, поставляется отдельно)
Прикрепите опоры подставки к ее низу ПЕРЕД уста-
новкой корпуса станка.
При помощи четырех крепежных винтов M6x16 (C,
Рис. 1) и четырех гаек M6 (B, Рис. 1), прикрепите
опоры подставки (A, Рис. 1). Винты нужно прикре-
пить с внутренней стороны тумбы (Рис. 1). Легче
всего это сделать, если перевернуть тумбу на пе-
реднюю сторону и затем установить опоры.
