27 мм.
10. Поставьте пильный диск на необходимую для пиления высоту.

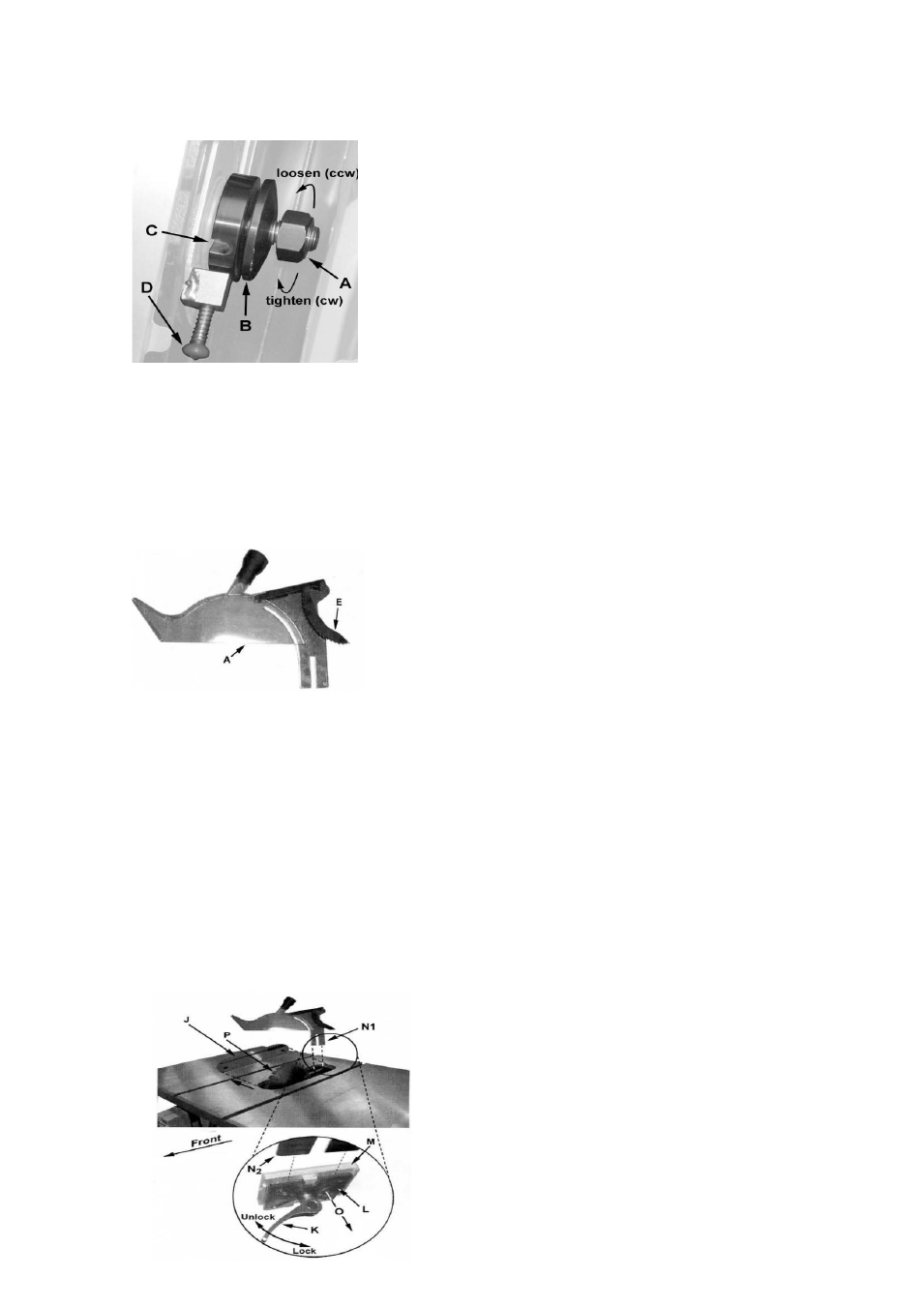

Рис. 6
Установка расклинивающего ножа и защиты пильного диска над столом.
Описание
Пояснения к рис. 7:
Полностью в собранном виде расклинивающий нож и защита A показаны на рис.7
.
Е-
Устройство предотвращения движения заготовки назад
Установка
Рис. 7
Пояснения к рис. 8:
1. Установите пильный диск под углом 90 градусов к столу и поднимите его на
максимальную высоту (см. маховик подъёма пильного диска на стр. 13).
2. Удалите вставку стола (J).
3. Расположенный внутри стола и доступный через вставку быстрый зажим с ручкой(K)
фиксации (рис. 8 вставка), разместить в положение разблокировки..
4. Накладной зажимной блок (L) имеет пружину (O) и отодвинется от фиксированного
блока (M), оставляя зазор
5. Вставьте нижнюю часть расклинивающего ножа (N1, N2) полностью в зазор между
зажимом блоков (L, M), а затем зафиксируйте ручку (K).
6. Поставьте вставку (J) обратно в стол. Пильный диск и расклинивающий нож
должен выступать через отверстие во вкладыше.
Рис. 8
