Упор для пиления под различными углами

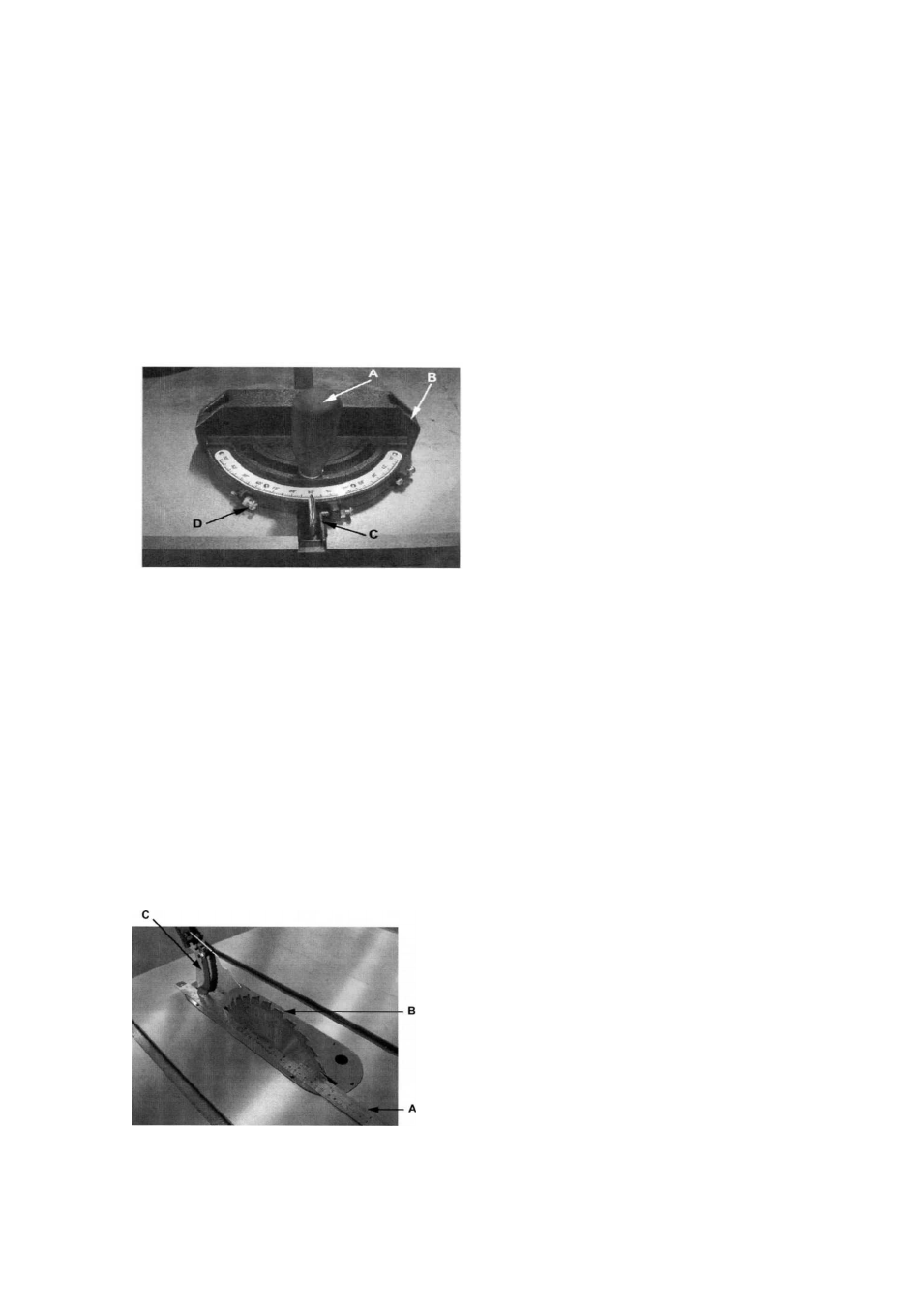

Пояснение к рисунку 12:
1. Чтобы воспользоваться шкалой, ослабьте стопорную ручку (А, Рис. 12) и
поверните корпус угломера (В, Рис. 12) под желаемым углом. Чтобы перемещать
угломер за ограничители указателей шкалы до 45° или 90°, поставьте в нижнее
положение планку(С, Рис. 12).
2. Отрегулируйте ограничители, поворачивая один из трех регулировочных винтов (D,
Рис. 12).
Примечание
: Всегда делайте поверочные распилы. Не полагайтесь только на отметки
индикатора угловой шкалы. В стенке упора есть отверстия для закрепления
поперечной деревянной или алюминиевой планки.
Регулирование расклинивающего ножа
Боковое выравнивание
Пильный диск и расклинивающий нож должны располагаться на одной линии (боковое
выравнивание) для предотвращения обратной отдачи заготовки. После первой
установки пильного диска и бокового выравнивания расклинивающего ножа и
установки защитного кожуха дальнейшая регулировка не требуется. Правильность
расположения должны быть проверены и скорректированы, если это необходимо, после
каждой смены пильного диска.
Проверьте выравнивание следующим образом:
1. Удалите защитный кожух и собачки (C, E, рис. 7).
2. Поместите линейку (см. рис. 13) на столе, так что бы край упирался в пильный диск
(B, рис 13) и расклинивающий нож (С, рис. 13). Поверните пильный диск так, чтобы
верхняя часть зуба пильного диска касалась линейки.
рис. 13
Пильный диск и расклинивающий нож должны быть на одной линии.
Если требуется регулировка:
Рис.12
