Выравнивание пильного диска по отношению к столу производится на заводе. После
определенного периода использования, а также после перемещения пильного станка в
другое место пильный диск может потерять это выравнивание по отношению к столу.
Чтобы проверить и выровнять пильный диск: (см. рисунок 17):
1. Отсоедините пилу от источника эл.питания.
2. Поднимите защитный кожух вверх на расклинивающем ноже.
3. Выберите зуб на дальней части пильного диска (сзади) и поднимите зуб чуть выше
вставки в столе. Отметьте зуб с помощью маркера. Измерьте расстояние от правого
края Т-образного паза, используя поверочный угольник. Убедитесь, что измерения по
телу пильного диска между зубьями, а не на зубе (рис. 17).
4. Проверните пильный диск вперёд, так что бы отмеченный зуб остановить чуть
выше вставки. Измерьте расстояние от правого края Т-образного паза. Эти два
измерения должны быть одинаковыми.
5. Если они не совпадают, Ослабьте четыре винта ( А см. рис. 18) шестигранником,
которые фиксируют стол к тумбе станка. Два из них показаны на рисунке 18.
6. Внесите необходимые изменения и затяните четыре винта, надежно закрепив стол.
7. Проверьте выравнивание еще раз после установки оборудования.
Регулировка ограничителей наклона до 45 ° и 90 °
Ограничители были выставлены на заводе. После определенного периода
использования, или, после перемещения пилы в другое место, ограничители больше не
могут быть установлены правильно.
Для проверки и настройки ограничителей требуется:
• Инструменты: 12мм гаечный ключ, поверочная линейка
1. Отключить станок от источника эл.питания.
2. Поднимите пильный диск на максимальную высоту с помощью маховика.
3. Установите пильный диск под углом 90 градусов к столу, поворачивая маховик
наклона лезвия по часовой стрелке до упора.
4. Поместите поверочный угольник на столе против пильного диска и убедитесь, что
диск под углом 90 градусов к столу, как показано на рисунке 19. Убедитесь, что торец
угольника не касается зуба пильного диска.
5. Если пильный диск не под углом 90 градусов, откройте дверь крышку эл.двигателя,
ослабьте контргайку ( А см. рис. 20) и поверните стопорный винт регулировки (В, рис.
20) на передней цапфе во внутрь или наружу. Регулировочный винт следует
прекратить вращать на переднем кронштейне цапфы, когда пильный диск находится в
90°к столу.
6.Затяните контргайку (А см. рис. 19).
7. Установите пильный диск под углом 45 градусов к столу, поворачивая маховик
наклона лезвия против часовой стрелки до упора. Поместите поверочный угольник на
столе против ножа. Убедитесь, что торец угольника не касается зуба пильного диска.
8. Если пильный диск не под углом 45 градусов к столу, удалите маховик подъёма
понижения пильного диска. Ослабьте контргайку ( А см. рис. 21) и поверните
стопорный винт регулировки (В, рис. 21) на передней цапфе во, внутрь или наружу.

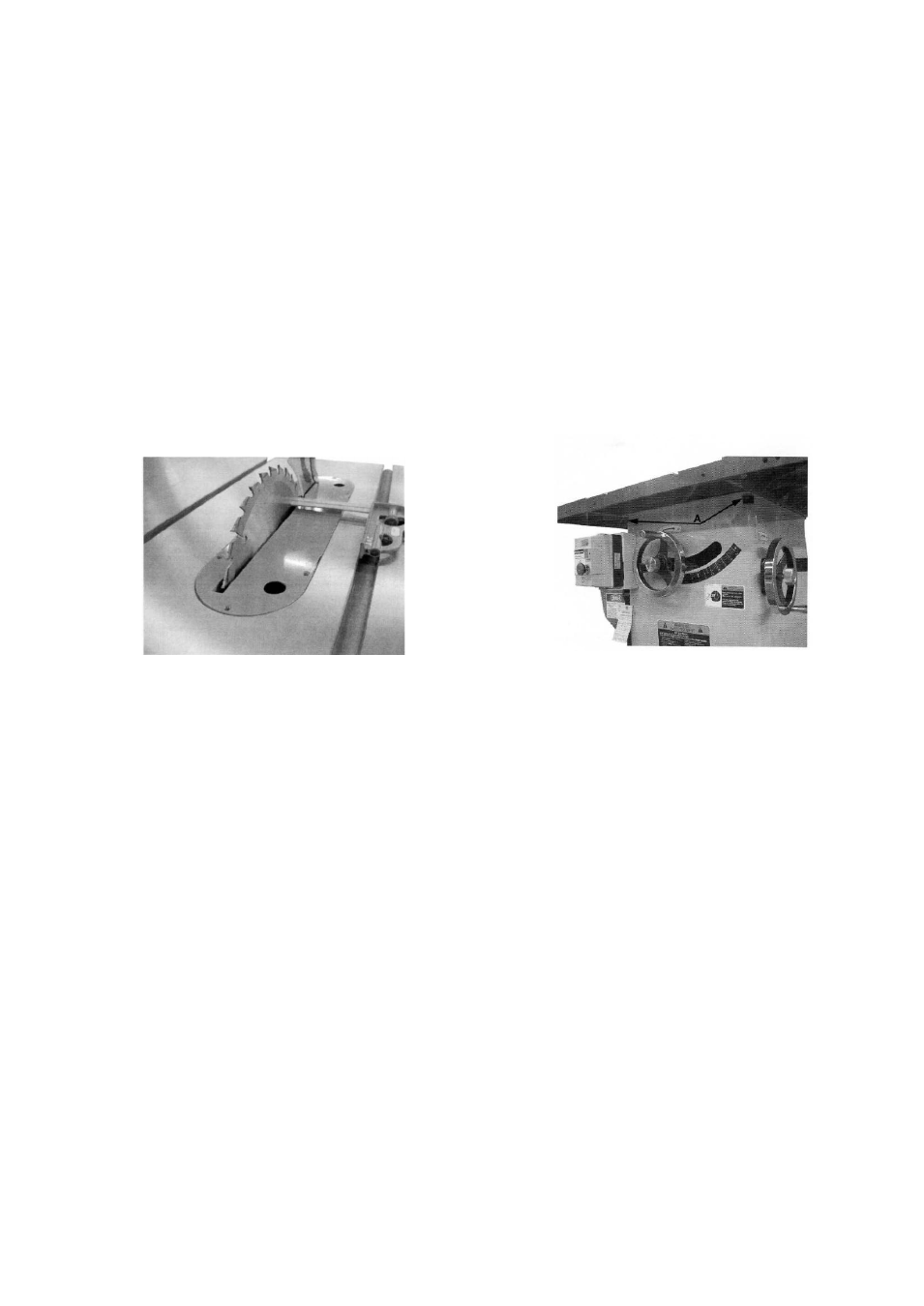

Рис. 17
Рис. 18
