3. Удалите вставку стола.
4. Потяните ручку ( А см. рис. 14) и снимите расклинивающий нож, делая заметки, в
каком направлении расклинивающий нож должен быть подвинут с целью приведения
его в параллель с пильным диском.
5. Используя 3 мм шестигранный ключ, крутите любой из четырех установочных винтов
(D, Рис. 15) доступных через отверстия, расположенные в углах через плавающий блок
зажимов (E на рис. 15).
6. Если необходимо, повторите описанную выше процедуру.

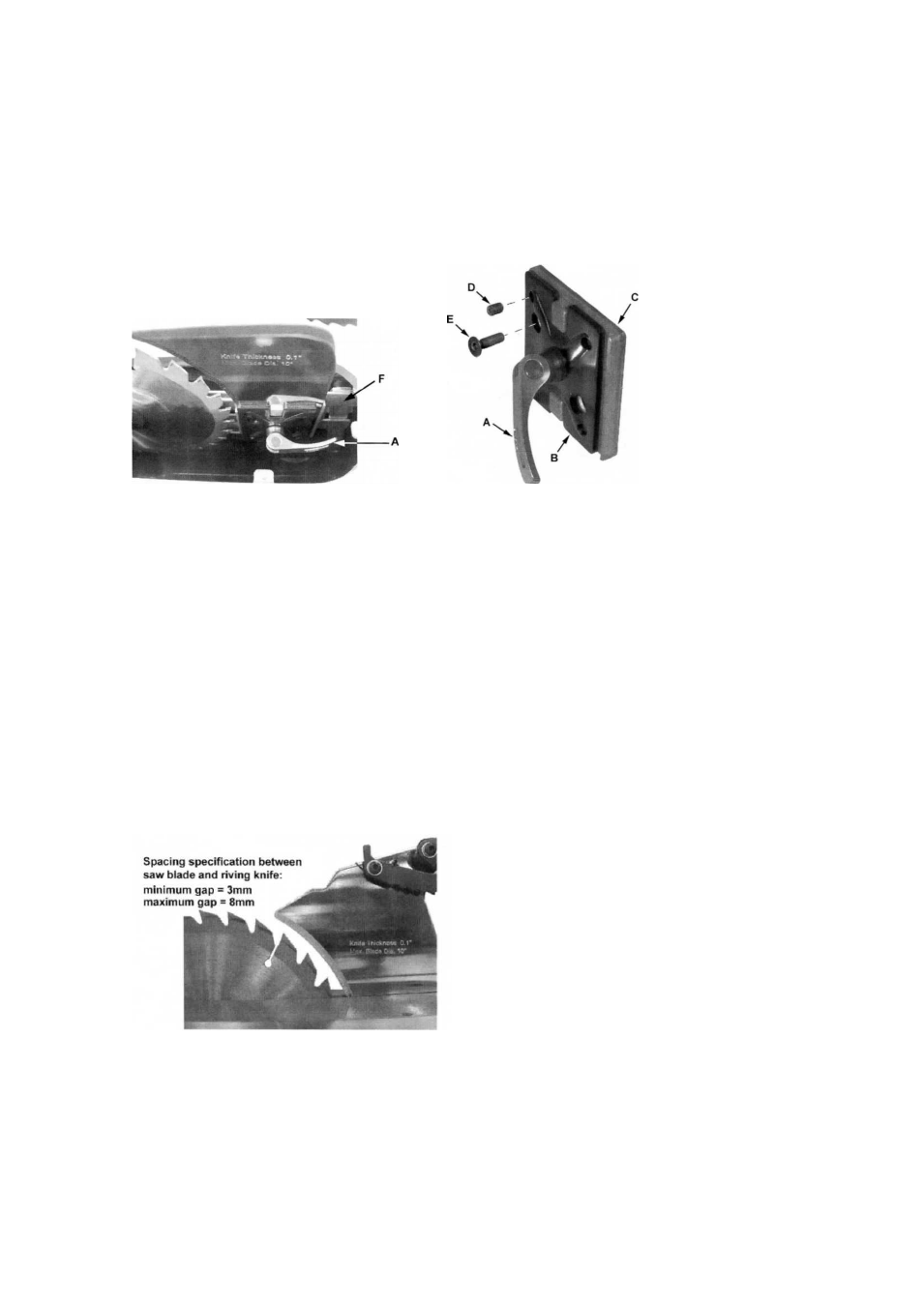

рис. 14 рис. 15
Выравнивание близости пильного диска к расклинивающему ножу.
Расстояние между пильным диском и расклинивающим ножом должно быть от 3 мм до 8
мм (рис. 16), чтобы уменьшить возможность соприкосновения. Если регулирование
необходимо, отметьте, насколько промежуток между пильным диском, и
расклинивающим ножом надо увеличить или уменьшить.
Сделайте следующее:
1. Удалите защиту пильного диска, , вставку стола и расклинивающий нож.
Пояснения к рис. 15:
2. Шестигранным ключом 4-мм, ослабьте, два винта(E). в отверстиях.
Примеание: Эти винты доступны через отверстия на накладном зажимном блоке
(B) расположены по диагонали с обеих сторон ручки (A) зажима Они обеспечивают
отсутствие колебания неподвижного зажимного блока (C) с пластиной
перемещения(F) (иллюстрация 14) расклинивающего ножа.
Ослабленные винты (E) позволят неподвижному зажимному блоку (C) скользить
назад и вперед на пластине расширения (F).
3. Двигайте неподвижный зажимной блок(С) по пластине (F), от пильного диска как
требуется.
рис. 16
4. Затяните винты (E) в отверстиях.
5. Повторно вставьте расклинивающий нож; сожмите фиксирующую ручку (A, рис.
14) и проверьте расстояние между пильным диском и расклинивающим ножом от
3 мм до 8 мм (иллюстрация 16).
Примечание: После каждой замены пильных дисков проверяйте расстояние до
расклинивающего ножа.
Выравнивание пильного диска по Т-образному пазу
Инструменты: 8 мм шестигранный ключ, поверочный угольник, маркер
