Инструкция по эксплуатации Jet Tools JTAS-12DX
Страница 14
Регулировочный винт следует прекратить вращать на переднем кронштейне цапфы,
когда пильный диск находится под углом 45 ° к столу.
9. Проверьте правильность указателя (С, рис. 20) на угол масштаба и скорректируйте,
если это необходимо.
Монтаж и наладка пилы теперь завершена. Убедитесь, что все крепления затянуты.
Пила теперь может быть запущена в эксплуатацию.
Замена ремня
Перед работами по техническому обслуживанию и очистке, станок должен
быть предохранен от непроизвольного включения.
Несоблюдение этих требований может привести к серьезным травмам!
Регулярно проверяйте состояние основного ремня. При необходимости натяжение
ремня нужно отрегулировать или заменить ремень.
Пояснения к рис. 22:
• Инструменты: Гаечный ключ17-мм
1. Отключите станок от источника эл.питания,.
2. Понизьте пильный диск до самой нижней точки.
3. Ослабьте два шестигранных болта крепления (А).
4. Возьмитесь за эл. двигатель ,поднимите в верх к оси пильного диска
5. Снимите ремень(B). с вала двигателя и шкивов.
6. Замена и натяжение ремня. Массы двигателя обычно достаточно для натяжения
ремня. Затяните шестигранные болты (А) крепления эл. Двигателя..
7. Проверьте натяжение ремня после того, как пила была в работе под нагрузкой в
течение нескольких часов. Внесите необходимые коррективы.

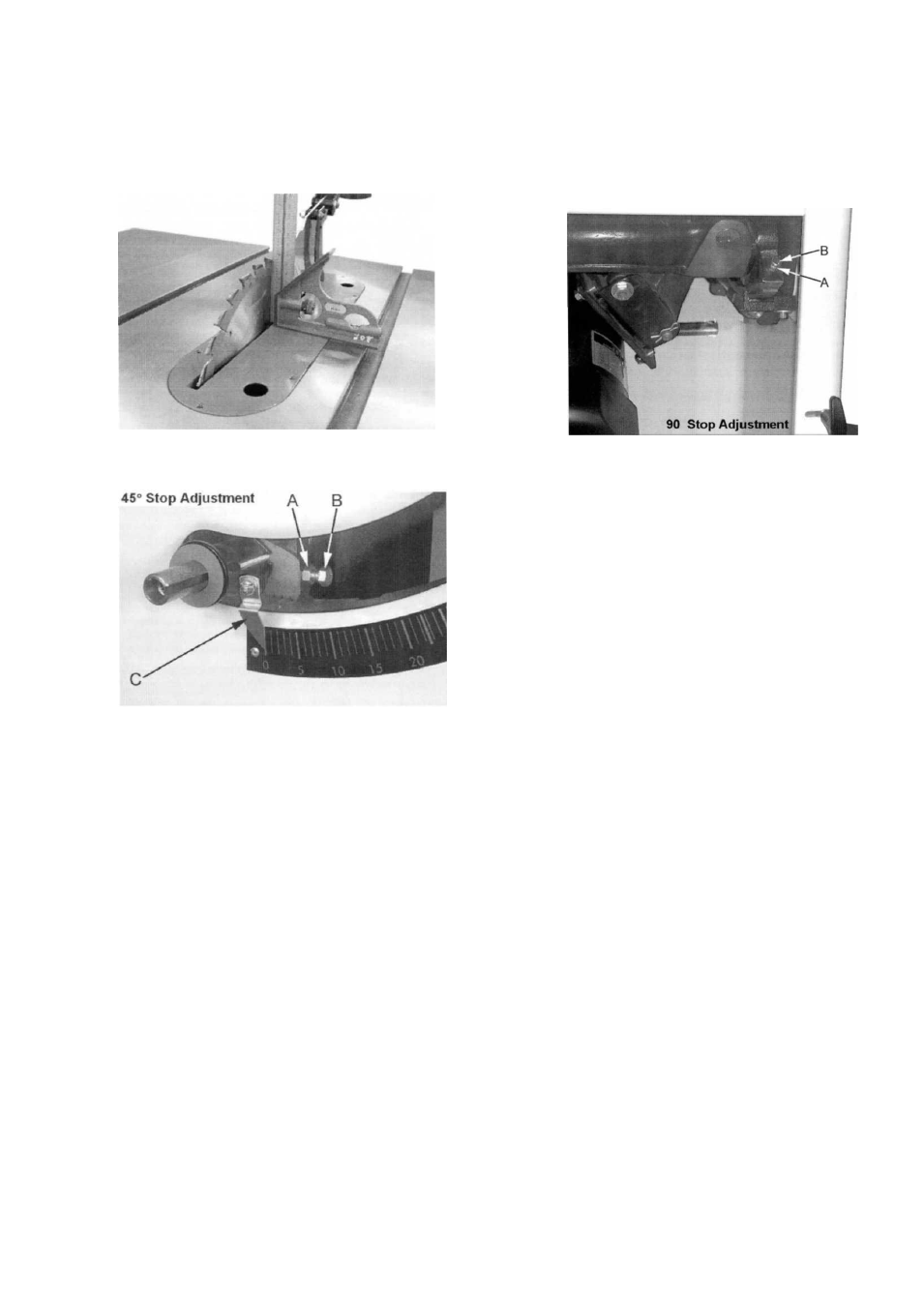

Рис. 19
Рис. 21
Рис. 20
